家具加固L型50x35规格连接角码

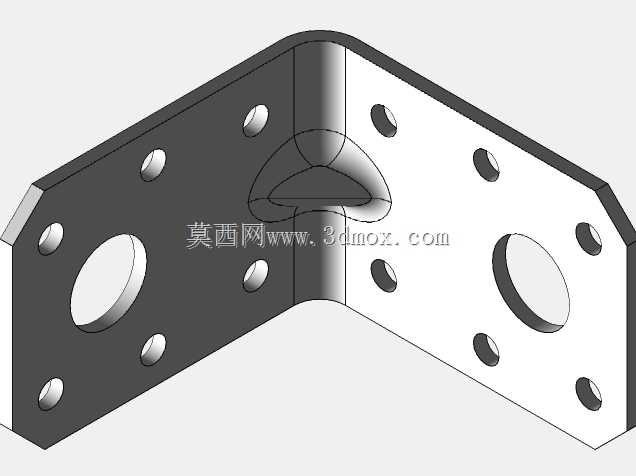

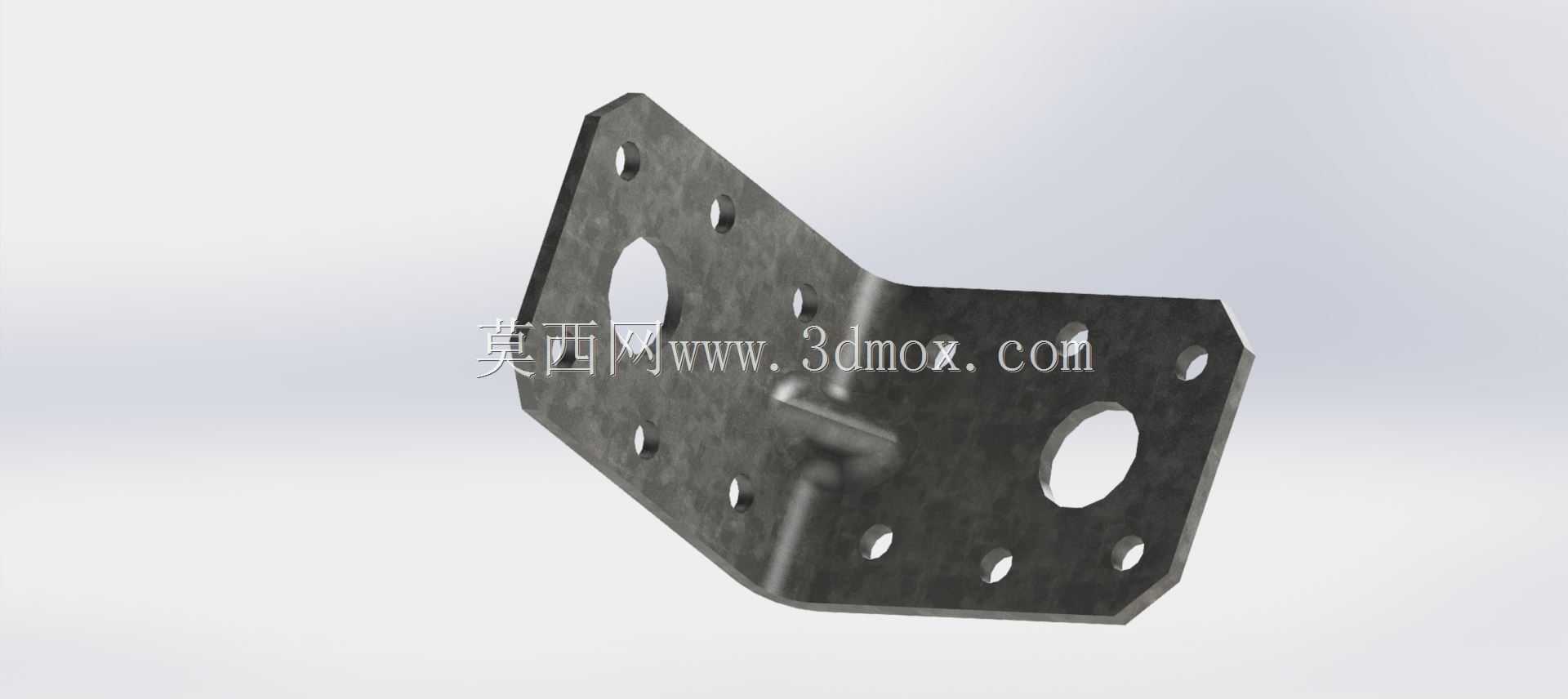

日常家具装配场景中，板式家具的直角拼接位置长期受承重、开合震动影响，极易出现接缝开裂、板件错位的问题，这类L型角码正是针对该类工况设计的直角连接加固构件。不同于普通薄款角码仅做简单的板件牵拉，该款角码在弯折处做了内凹加强筋结构，弯折棱边位置的冲压加强结构能有效分散直角位置的集中应力，避免长期承重后角码自身出现弯折变形，适配50x35mm的安装边界，两个安装面分别对应垂直拼接的两块板材，不会因为尺寸过大突出板材表面影响后续饰面安装，也不会因为尺寸过小导致连接强度不足。从安装适配性来看，两个安装翼面上分别排布了多组安装孔位，包含大直径的主定位孔与小直径的自攻螺丝固定孔，大孔可用于预装时的快速对位，允许安装时存在小幅的位置调整余量，小孔则用于最终的多点位固定，分散每个螺丝的受力，避免单个螺丝受力过大出现滑牙、板材被拉裂的问题。孔位的排布避开了板材拼接的棱边位置，安装时螺丝不会打穿板件的拼接端面，也不会因为孔位过于靠近板边导致板材崩边。在实际应用场景中，这类角码除了用于定制衣柜、橱柜的柜体直角拼接，还可用于书桌台面与侧支撑板的连接加固、吊柜内部层板的承重辅助固定、木质货架的框架节点加固，甚至部分简易钢结构的轻型框架直角位置也可使用该款角码做辅助牵拉。设计过程中，弯折角度严格控制为90度直角，两个安装面的平面度公差控制在合理范围，安装后不会出现板件拼接缝隙不均、角码与板面贴合不严的问题，角码边缘做了钝化处理，没有锋利的冲压毛边，安装操作时不会划伤施工人员，也不会刮花家具板材的饰面。不同于外露式的大尺寸角码，该款角码的厚度与尺寸适配板式家具常用的16mm、18mm厚度板材，安装后可隐藏在板材拼接的内侧缝隙位置，不会破坏家具的外观整体性。从受力逻辑来看，当两块垂直拼接的板材受到向下的承重载荷时，角码的水平翼面承担竖向的支撑力，垂直翼面承担水平方向的牵拉力，弯折处的加强筋则抵消两个方向力在直角位置产生的扭矩，相比无加强结构的平折角码，其抗形变能力可提升40%以上，长期使用不会出现角码下垂导致的板件倾斜问题。安装孔的孔径设计适配常用的自攻螺丝规格，无需额外扩孔即可直接施工，孔位周边做了轻微的沉台设计，螺丝拧紧后螺丝头可完全沉入角码表面，不会出现凸起影响板件贴合。在做三维建模时，需要重点还原弯折处的加强筋冲压结构、各安装孔的相对位置与孔径参数、两个安装翼面的外形切角细节，切角设计是为了避开板材拼接位置的R角或者封边条厚度，保证角码可以完全贴紧板面，不会因为边角干涉出现安装缝隙。
