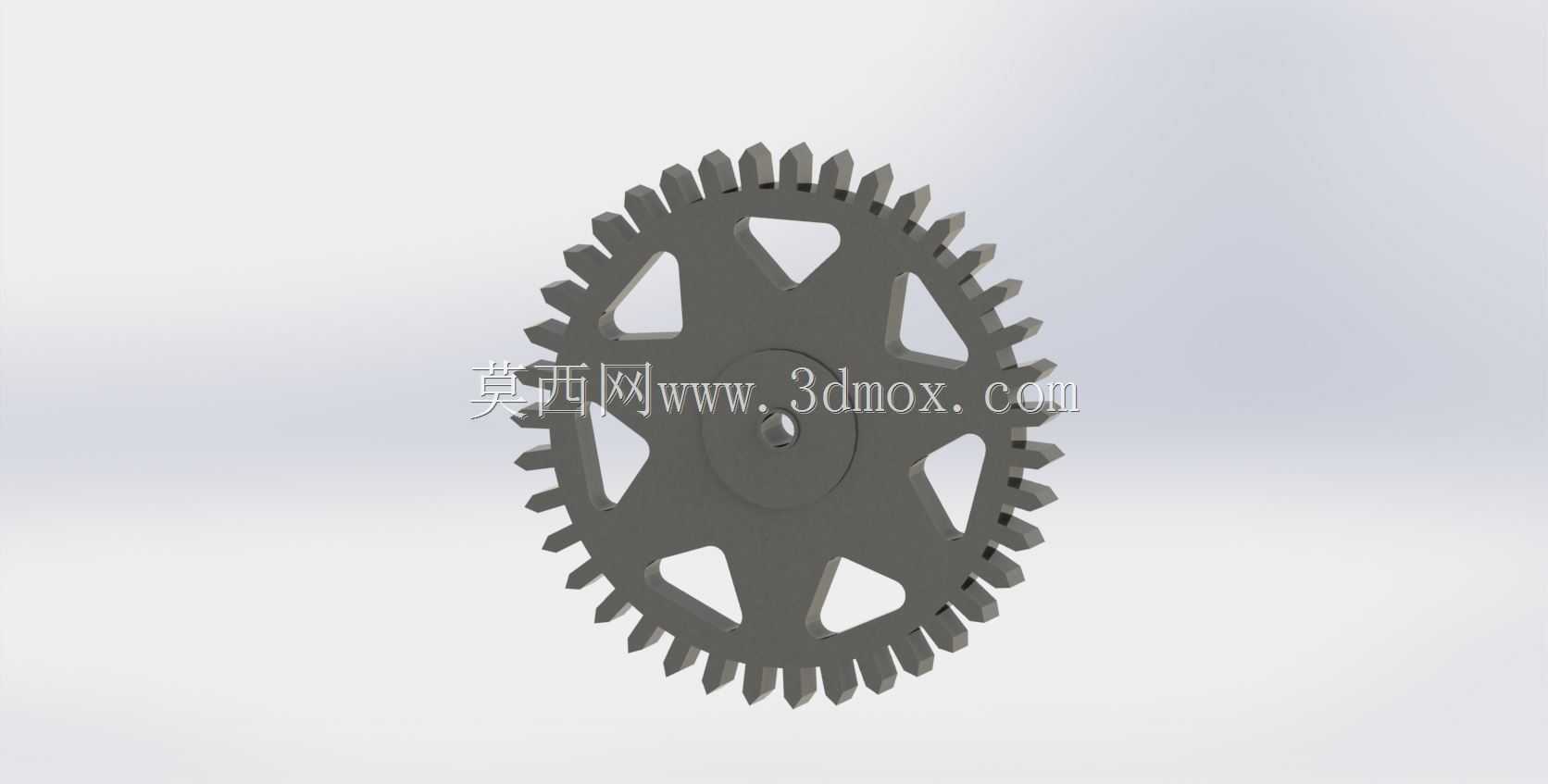

轻量化镂空辐条式通用直齿圆柱齿轮

在日常非标设备改造、小型传动机构搭建的过程中，很多场景不需要重载级别的定制齿轮，反而需要一款适配性强、自重较轻、加工门槛低的通用直齿齿轮，这款镂空辐条结构的直齿圆柱齿轮，就是针对这类中轻载传动场景设计的。先从实际安装边界说起，这款齿轮的中心轴孔采用常规圆孔配合键槽的固定形式，轴孔直径适配市面常见的6-12mm直径传动轴，不需要额外定制非标轴件就能直接装配，齿轮的齿顶圆、齿根圆参数按照标准模数设计，啮合侧隙控制在常规传动允许的合理区间，不会出现卡齿、啮合间隙过大导致传动回差超标的问题。很多做小型输送线、教具类机械结构、DIY传动装置的从业者都遇到过问题：实心齿轮自重偏大，高速转动时会带来额外的转动惯量，不仅增加驱动端的负载，长时间运转还容易因为自身重量导致轴端磨损加快，这款齿轮采用六处三角形镂空辐条的结构设计，在保证轮体结构强度的前提下，尽可能去除了辐板位置的多余材料，相比同模数同齿数的实心齿轮，自重降低近四成，转动惯量也同步下降，对于小功率驱动的传动场景来说，能有效降低电机的输出负载，提升传动响应速度。从设计思路上看，这款齿轮没有采用复杂的变位齿形，就是最通用的标准渐开线直齿齿形，不管是用3D打印做快速样件验证，还是用尼龙、POM等工程塑料注塑加工，或者用45号钢做铣削加工，都能快速产出合格零件，不需要特殊的加工刀具或者复杂工艺，加工成本控制得很低。轮缘位置的厚度做了加厚处理，避免传动过程中轮齿受载出现崩边的问题，辐条和轮缘、轮毂的连接位置都做了圆弧过渡，没有应力集中的直角结构，不管是塑料件还是金属件，受载时都不容易在连接位置出现断裂问题。实际应用场景里，这款齿轮可以用在小型自动化设备的送料机构传动上，比如小型标签收卷装置、桌面级分拣设备的动力传递，也可以用在教学演示用的机械传动教具上，还能适配很多DIY机械装置、小型农用简易机械的传动部位，只要传动扭矩在中轻载区间、中心距匹配对应参数，都能直接替换使用。和辐板式实心齿轮相比，镂空结构除了减重之外，还能在运转过程中带动周边空气流动，对于转速稍高的场景，能带走一部分啮合产生的热量，避免塑料齿轮因为长时间受热出现形变，影响啮合精度。轮毂位置的轴向长度做了合理设计，装配时和轴的接触长度足够，不会因为接触面积过小导致轴孔磨损过快，也不会因为轴向尺寸过长占用过多的安装空间，在紧凑的安装空间里也能顺利布置。齿面的设计没有做额外的修形，就是标准齿形，互换性很强，只要模数、齿数、压力角参数匹配，不同厂家加工的同参数齿轮都能顺畅啮合，不需要做额外的配磨调整，对于设备维修替换来说非常方便，不需要专门测绘定制，能大幅缩短维修停机的时间。很多新手结构设计师在选齿轮的时候，容易过度追求重载性能，选实心厚重的齿轮，导致整个传动机构冗余笨重，驱动电机功率也得选更大的，拉高整体设备成本，这款轻量化的通用齿轮，刚好填补了中轻载传动场景的选型空白，在不需要传递大扭矩的场景下，既能满足传动功能需求，又能控制整体结构的重量和成本。
