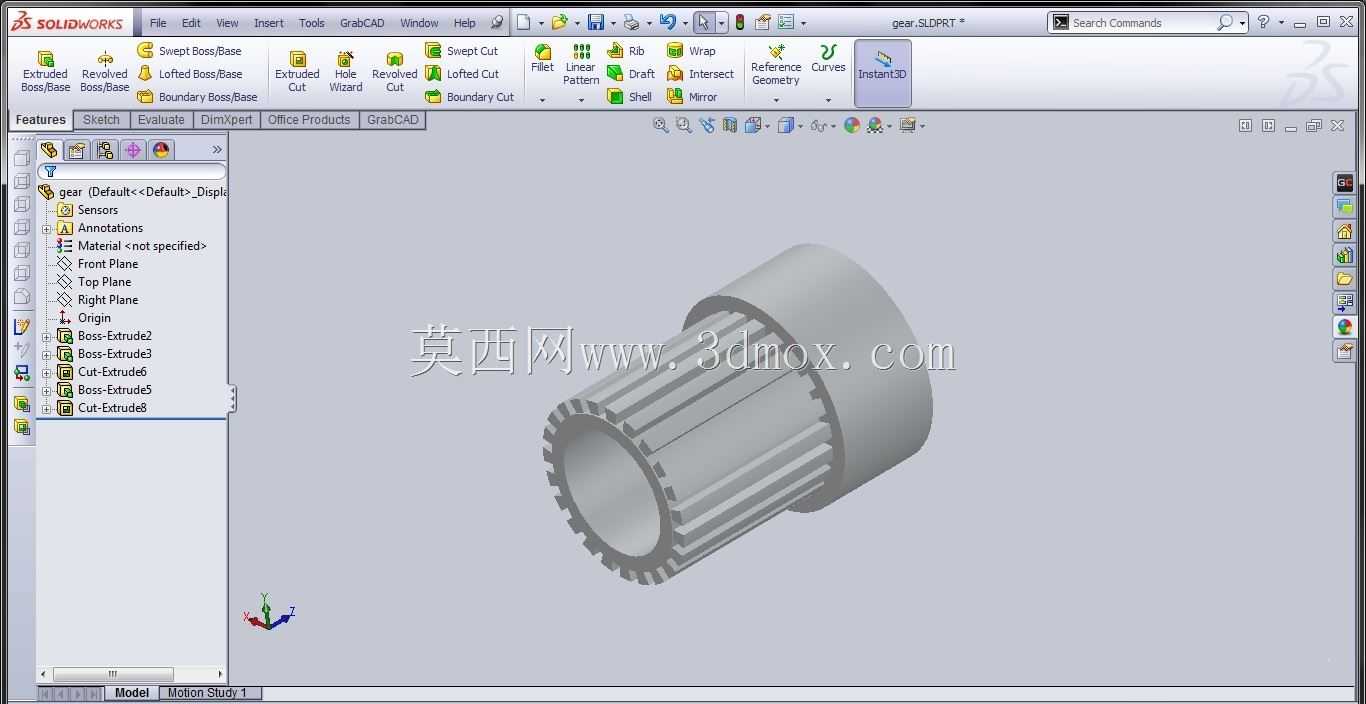

带内花键空心直齿圆柱传动零件

这类带内花键结构的空心直齿圆柱传动件，常应用在中小功率的平行轴传动场景中，比如轻工包装设备的进给传动链、小型输送设备的动力传递单元、台式加工设备的主轴进给机构里，承担定传动比的旋转动力传递作用，相比实心齿轮结构，空心的内孔配合内花键设计，既可以直接套装在配套的外花键轴上实现周向固定，不需要额外加工键槽，也能降低零件自身重量，减少传动系统的转动惯量，提升传动启停阶段的响应速度。从结构设计逻辑来看，外齿采用标准渐开线直齿齿形，齿向与零件轴线完全平行，加工时可采用滚齿、插齿工艺完成，不需要专用的螺旋角加工工装，加工成本相对斜齿轮更低，装配时也不会产生额外的轴向力，简化了配套支撑轴承的选型，不需要额外配置承受轴向载荷的推力轴承，降低整套传动机构的结构复杂度。零件一端的外圆柱面为光面设计，可作为装配定位基准，与配套的轴承内圈或者端盖止口配合，保证齿轮安装后的同轴度，避免齿面啮合时出现偏载，降低齿面局部磨损的风险。内花键采用矩形齿或者渐开线花键结构，与外花键轴配合时，齿面接触面积大，承载能力比普通平键连接更高，能传递更大的扭矩，同时花键配合的对中性更好，保证齿轮旋转时的径向跳动控制在合理范围内，减少传动过程中的振动和噪音。在设计这类零件时，首先要根据传动系统的额定传递扭矩、输入转速确定齿轮的模数、齿数、齿宽参数，模数选择要兼顾齿根弯曲强度和齿面接触强度，避免出现断齿或者齿面点蚀的失效形式；齿宽的选择要匹配啮合齿轮的齿宽，通常比配对齿轮窄1-2mm，避免装配时的轴向错位导致啮合接触面积不足。内花键的参数要与配套传动轴的外花键完全匹配，配合公差选择中等间隙配合，既保证装配时的便利性，也避免配合间隙过大导致传动回程误差，影响传动精度。零件的空心内孔直径要根据配套花键轴的外径确定，轮毂部分的壁厚要满足强度要求，避免传递大扭矩时出现轮毂开裂的问题，外齿部分的齿顶圆、齿根圆要与内花键保持足够的同轴度，形位公差控制在IT7-IT8级，满足一般工业传动的精度要求。安装边界方面，零件的轴向定位依靠轴上的轴肩或者锁紧挡圈实现，光面圆柱段的长度要匹配轴承或者定位套的宽度，保证装配后齿轮不会出现轴向窜动，齿面部分要完全处于啮合区域，避免齿宽方向的啮合长度不足。实际应用中，这类齿轮不需要额外的轴向固定结构，依靠花键的配合就能实现周向和轴向的初步定位，配合轴端挡圈就能完成可靠固定，装配和拆卸都比较方便，适合需要定期维护更换易损件的传动场景。齿面的加工精度通常选择8级精度，能满足大部分中低速传动的需求，如果应用在转速较高、传动噪音要求低的场景，可以将齿面加工精度提升至7级，同时对齿端进行倒角处理，避免装配时磕碰齿顶，也能减少啮合初始阶段的冲击。零件的材料通常选择45号钢或者40Cr合金钢，根据载荷大小选择调质或者表面淬火处理，齿面硬度控制在合理范围，兼顾齿面耐磨性和芯部韧性，避免冲击载荷下出现断齿问题。在建模过程中，齿形部分采用渐开线方程生成精确齿廓，保证齿形的准确性，内花键部分同样采用参数化建模方式，齿的分布均匀性严格按照标准参数设置，保证与外花键的配合精度，整个零件的建模过程严格遵循机械设计的公差要求，所有配合面的尺寸都预留合理的公差带，方便后续工程图生成和加工制造。
