直齿锥齿轮传动件三维结构设计

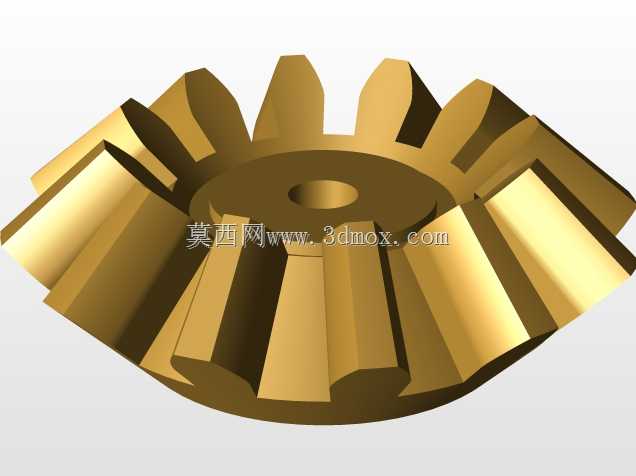

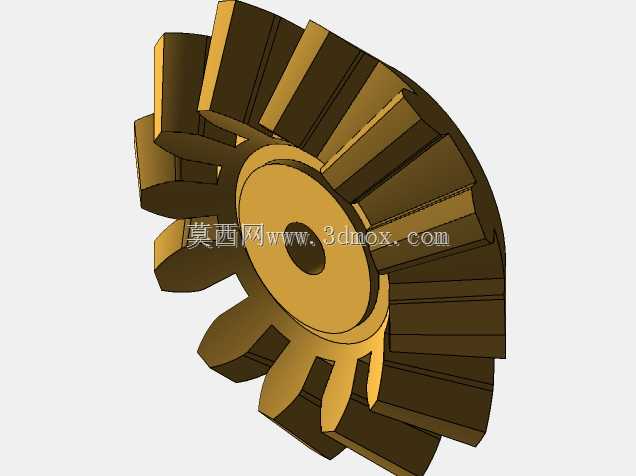

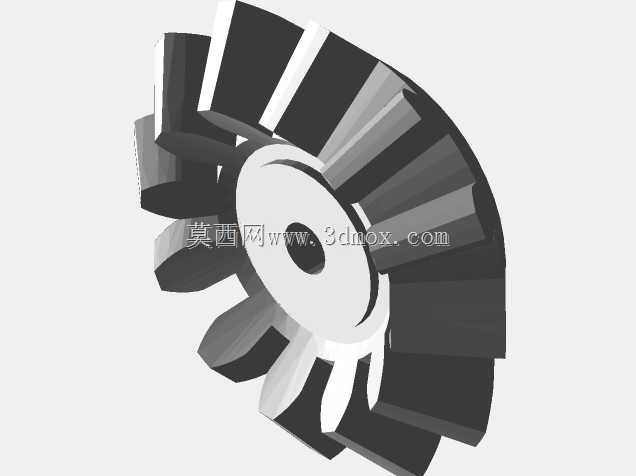

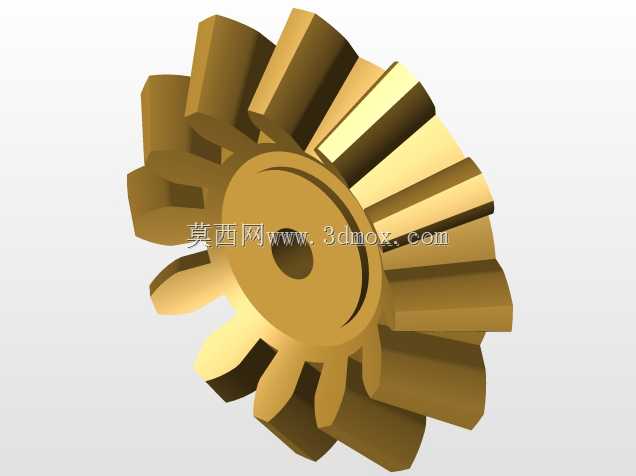

　　在差速器、机床分度机构、农业机械转角传动单元这类需要实现相交轴动力传递的场景里，直齿锥齿轮是应用占比极高的基础传动零件，这类零件的啮合特性直接决定了整套传动系统的运转平稳性与负载承载能力，做三维结构设计时不能只照搬齿形参数公式，必须结合实际安装边界做适配调整。这款锥齿轮采用直齿齿形设计，齿向沿节锥母线方向分布，相比螺旋锥齿轮加工难度更低，装配时的轴向定位容错空间更大，适合中低速、中等负载的相交轴传动场景，常见的轴交角为90度，可根据实际传动布局调整节锥角参数适配非90度的转角传动需求。设计过程中首先要确定传动比对应的分锥角，结合安装空间限制确定外锥距，齿宽取值通常控制在外锥距的三分之一左右，过宽的齿宽会导致小端齿槽过窄，

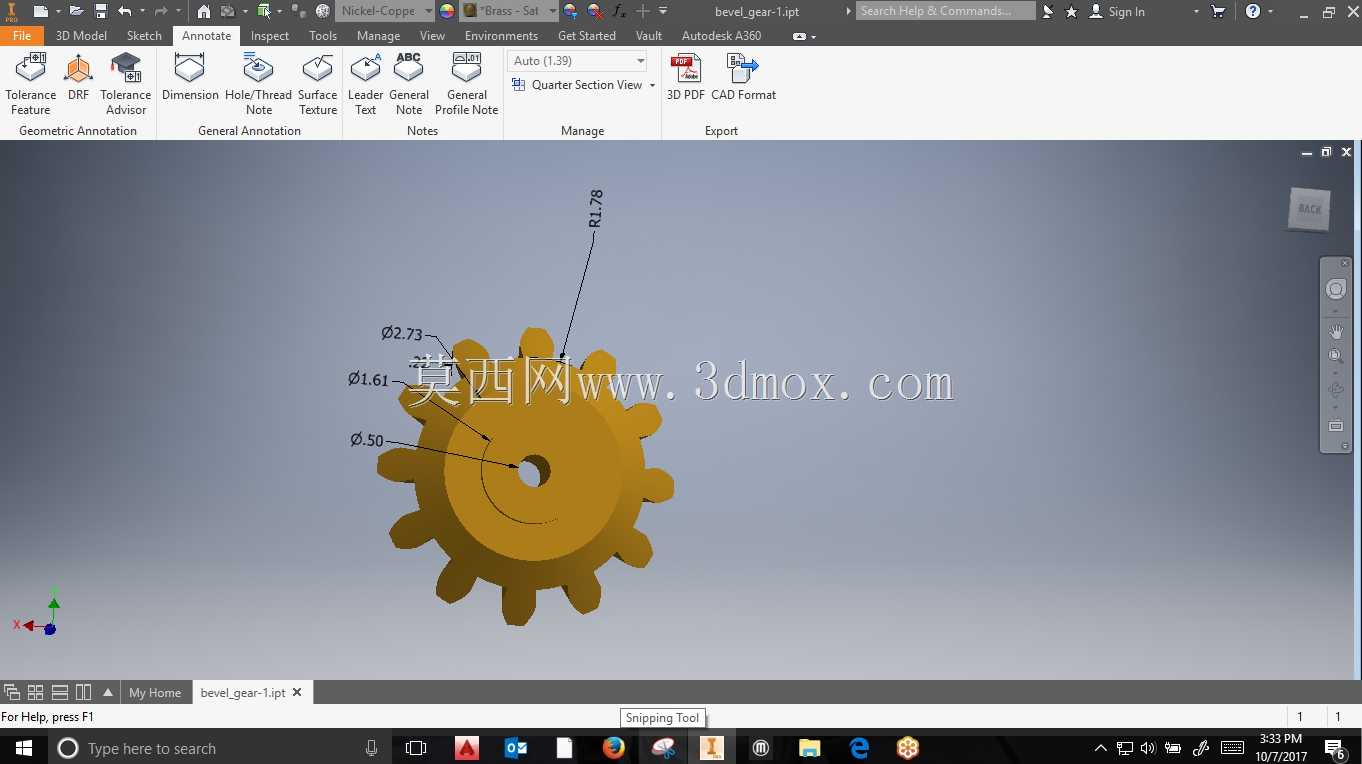

　　加工时刀具容易发生干涉，同时会提升啮合时的齿向载荷分布不均系数，反而降低实际承载能力。齿形部分采用渐开线齿廓，节锥面上的齿厚沿齿宽方向从大端向小端逐渐收窄，建模时需要先建立分锥、背锥的基准面，在背锥展开面上绘制渐开线齿廓后投影至齿坯锥面，再沿节锥母线方向扫掠切除形成单齿，最后通过圆周阵列得到全部轮齿，阵列时要严格保证齿距累积误差在公差允许范围内，避免实际啮合时出现卡滞、传动比波动过大的问题。齿轮中心的安装孔采用通孔设计，可根据匹配的轴径调整孔径尺寸，孔壁可根据扭矩传递需求设计键槽，平键键槽的位置要与轮齿的相对位置做对应标记，方便装配时调整啮合侧隙。轮齿与轮毂之间设置有过渡圆角，避免应力集中导致的齿根断裂问题，齿顶部分做了小尺寸倒角，

　　去除加工毛刺的同时，能减少啮合起始阶段的冲击载荷。实际选型应用时，要注意配对锥齿轮的轴向安装位置，通过调整垫片厚度控制啮合侧隙，侧隙过小会导致运转时齿面磨损加剧、温升高，侧隙过大则会导致传动回程误差超标，反向传动时出现明显冲击。这类锥齿轮的安装边界需要预留足够的轴向调整空间，轴承支撑位要尽量靠近齿轮背锥位置，减少悬臂支撑带来的轴系挠度变形，避免轮齿偏载导致的早期点蚀失效。建模过程中要注意齿根圆角的参数匹配，不同加工工艺对应的齿根圆角半径有差异，铣齿加工的齿根圆角通常取0.3倍模数，能有效提升齿根弯曲疲劳强度。对于需要做有限元分析的场景，可直接基于该三维模型划分网格，施加额定扭矩载荷后可校核齿根弯曲应力与齿面接触应力，

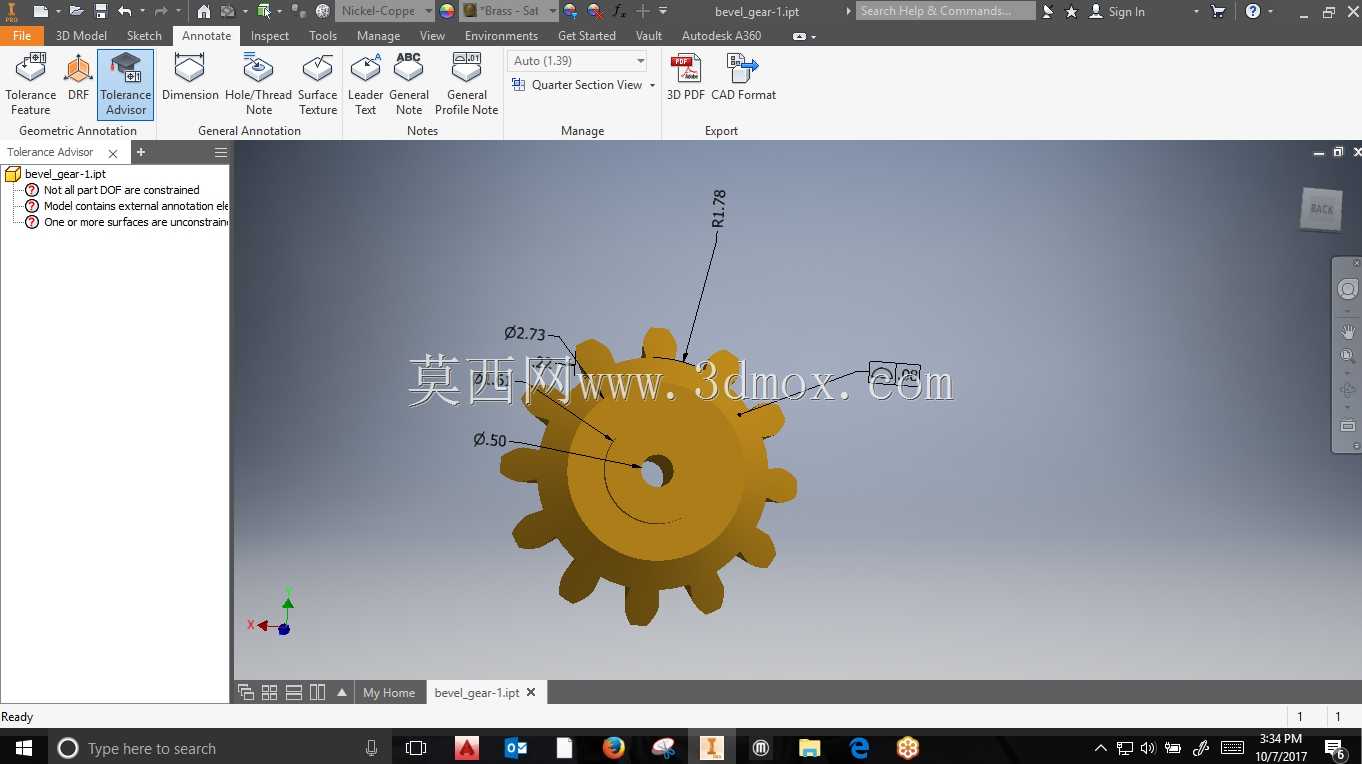

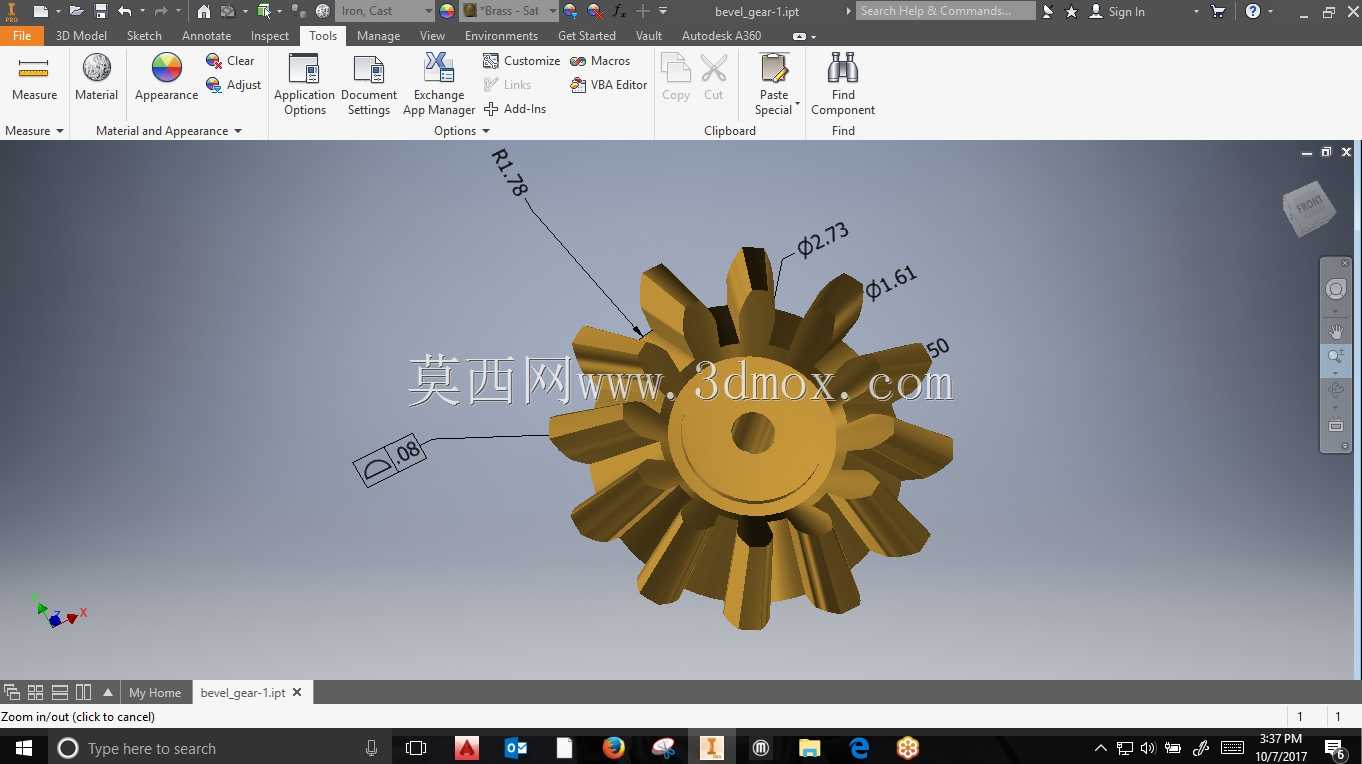

　　验证设计参数是否满足负载寿命要求。在小型农机的转向传动机构、轻工机械的转角输送传动单元、机床附件的分度传动结构中，这类直齿锥齿轮的维护成本低，配件替换便捷，不需要复杂的配对研磨工序，相比曲线齿锥齿轮更适合民用、通用机械的成本控制需求。设计时还要注意齿轮的端面跳动与径向跳动基准，以中心安装孔为主要基准，背锥面为辅助基准，建模时的基准特征要和加工工艺基准保持一致，方便后续出工程图时标注形位公差，减少加工过程中的基准不重合误差。
