工业设备嵌入式操作控制面板三维设计

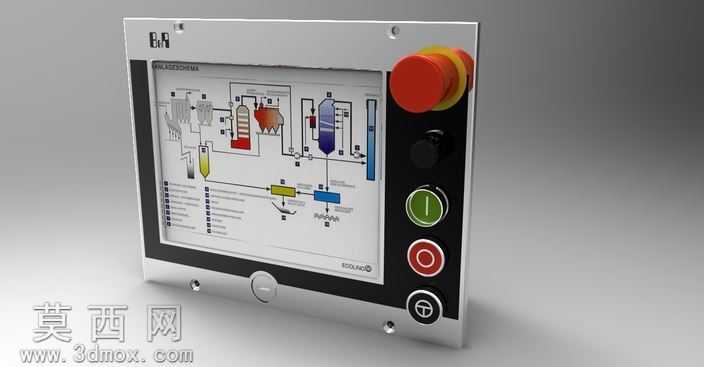

本作品为工业场景使用的嵌入式操作控制面板三维模型，建模阶段采用自顶向下的设计思路，先完成整体安装面板的基准框架搭建，严格匹配工业电控柜的标准嵌入式安装开孔尺寸，保证面板安装边的卡扣、固定孔位完全符合通用安装规范。模型主体分为显示触控区域、操作按钮区域、面板壳体三个核心部分，显示区域还原了工业人机界面的屏幕边框、屏幕显示的工艺流程图界面，屏幕表面做了哑光玻璃质感的材质处理，边框采用银灰色金属拉丝材质，还原工业触控屏的真实质感。操作按钮区域依次排布了带红黄双色防护圈的急停按钮、黑色功能按钮、绿色启动按钮、红色停止按钮、带电源标识的功能旋钮，每个按钮都单独建模还原了按键的弧度、表面标识印刷、按钮与面板的安装间隙，急停按钮的蘑菇头造型、防护圈的分层色彩都做了精细化处理，按钮材质区分了塑料按键、金属固定环、橡胶防滑圈的不同质感。面板壳体部分做了侧边安装固定孔、底部操作旋钮、面板圆角包边的细节还原，整体外壳采用银灰色金属材质，边缘做了轻微的倒角处理避免尖锐棱角，符合工业设备的安全设计要求。渲染阶段采用工作室柔光打光方案，主光源从侧上方45度照射，突出金属面板的拉丝纹理与按钮的立体层次，辅助光源补全暗部细节，避免按钮缝隙出现死黑区域，屏幕区域单独添加了微弱的自发光效果，模拟屏幕通电显示的真实状态，整体材质的粗糙度、金属度参数经过反复调试，金属面板的轻微反光、塑料按钮的哑光质感、急停按钮的橡胶触感都得到了准确呈现。模型结构上所有部件都保留了独立的装配层级，按钮与面板的安装配合关系清晰，可直接用于工业电控方案的可视化展示、操作培训场景的素材制作，也可作为自动化设备虚拟调试的人机交互组件使用，整体建模比例精准，细节还原度高，符合工业级三维模型的使用标准。
