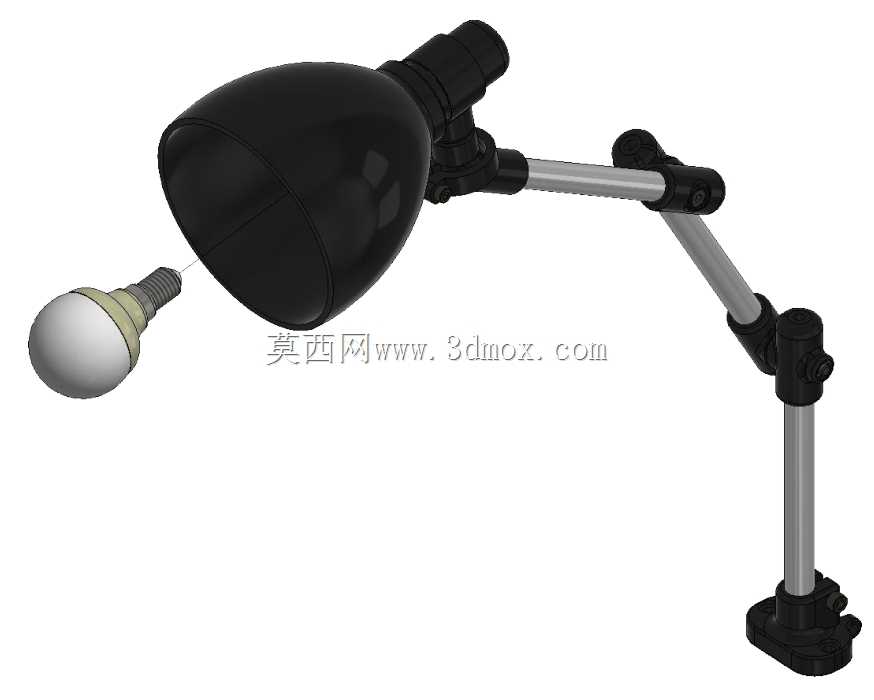

可调节多关节悬臂桌面工作台灯结构设计

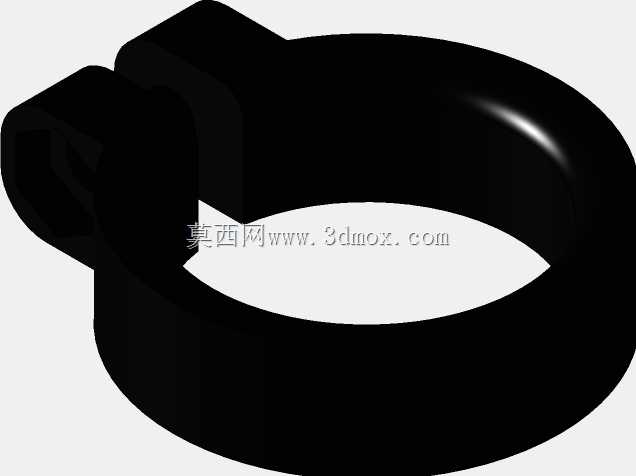

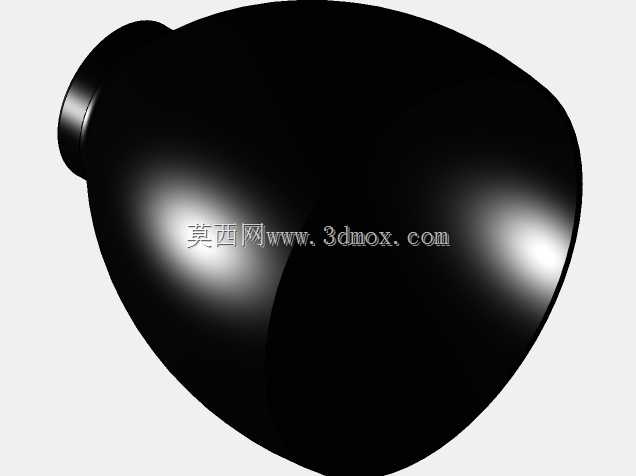

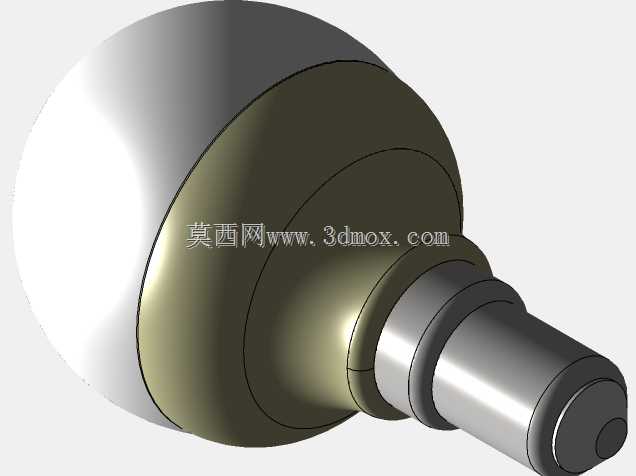

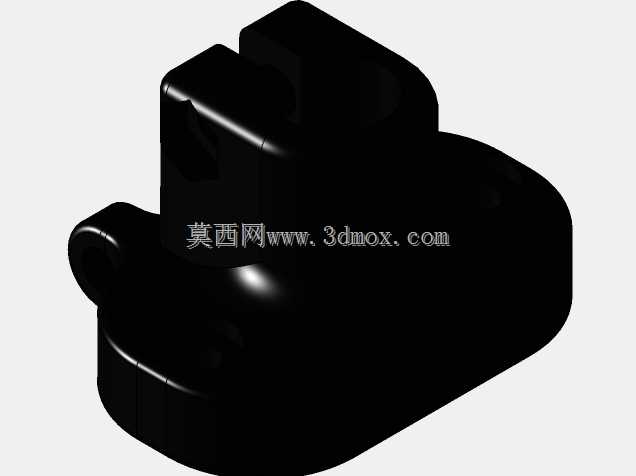

这款可调节悬臂灯具的设计，核心瞄准桌面近距离作业的照明补光需求，覆盖机械加工工位操作、电子元器件焊接、手工文创制作、居家桌面读写等多类场景，区别于固定角度的普通桌面灯具，其多关节铰接的结构能让照明区域完全匹配作业者的实际视线范围，避免固定光源带来的局部阴影、照射角度偏差等实际使用痛点。从结构设计逻辑来看，整灯采用分段式悬臂架构，底座为夹装式固定结构，可适配不同厚度的工作台边缘、桌面侧板位置，安装时无需在台面打孔，通过夹紧机构即可实现稳固固定，不会占用桌面核心操作区域，夹装接触面可增设防滑垫层，避免夹持过程中刮伤工作台漆面，同时提升夹持后的抗扭转性能，即便悬臂伸展到最大长度，也不会出现底座松动、灯体下坠的问题。灯臂部分采用三段式铰接设计，每处铰接节点都配备阻尼锁紧结构，调节时可根据需求任意停留在指定角度，无需额外的锁紧旋钮操作，单手即可完成角度调整，阻尼力矩经过匹配设计，既不会因为阻尼过小导致灯头自行滑落，也不会因为阻尼过大造成调节费力的问题。竖直支撑臂与水平伸展臂之间的铰接节点可实现水平方向360度旋转、竖直方向120度俯仰调节，中间连接臂与灯头的铰接节点可实现灯头180度俯仰调整，配合底座的旋转功能，整灯的照明覆盖范围可覆盖以底座为圆心、悬臂最大伸展长度为半径的整个扇形区域，能满足不同身高使用者、不同作业位置的照明需求。灯头部分采用半球形聚光罩设计，内壁设置反光涂层，可将光源发出的光线集中投射到作业区域，减少光线向四周漫反射造成的光损，同时避免多余光线直射使用者眼睛产生眩光，灯头与灯臂的连接位置设置散热间隙，可适配常规螺口光源，光源更换操作简单，无需拆解复杂结构即可完成更换。从安装边界尺寸来看，夹装底座的最大夹持厚度适配常规20-60mm厚度的台板，竖直支撑臂的高度设置在400mm左右，水平伸展臂单段长度在250mm左右，完全伸展后灯头距离底座的水平最大距离可达500mm，灯头直径在120mm左右，整体尺寸既不会因为结构过大造成空间占用，也不会因为伸展长度不足导致覆盖范围受限。在实际使用场景中，这类悬臂灯具相比普通底座式台灯的优势十分明显，普通台灯放置在台面上会占用宝贵的操作空间，且调节范围有限，当作业位置靠近桌面边缘或者需要对工件侧面进行照明时，普通台灯无法调整到合适角度，而这款夹装式悬臂灯可固定在桌面任意边缘位置，通过多关节调整将光线精准投射到需要照明的点位，比如在钳工台进行小型零件锉削作业时，可将灯头调整到斜上方位置，避免手部遮挡光线在工件表面形成阴影；在进行电路板焊接作业时，可将灯头靠近焊接点位，提升局部照明亮度，方便观察焊盘细节；在居家桌面进行书写绘画时，可调整灯头角度让光线从左上方投射，避免右手书写时形成手部阴影。结构设计上所有铰接位置都采用耐磨工程塑料与金属转轴配合的结构，金属转轴保证铰接处的结构强度，工程塑料部件降低整体重量，同时避免金属部件长期转动产生的磨损松动，所有走线都隐藏在悬臂内部，不会出现电线外露缠绕的问题，既提升外观整洁度，也避免电线被工件勾挂造成安全隐患。整灯的结构拆分设计也兼顾了DIY制作的可行性，所有部件都可通过3D打印制作配合标准紧固件完成组装，不需要复杂的加工设备，个人制作者也可根据自身使用需求调整各段臂长、底座夹持范围等参数，适配不同的使用场景。
