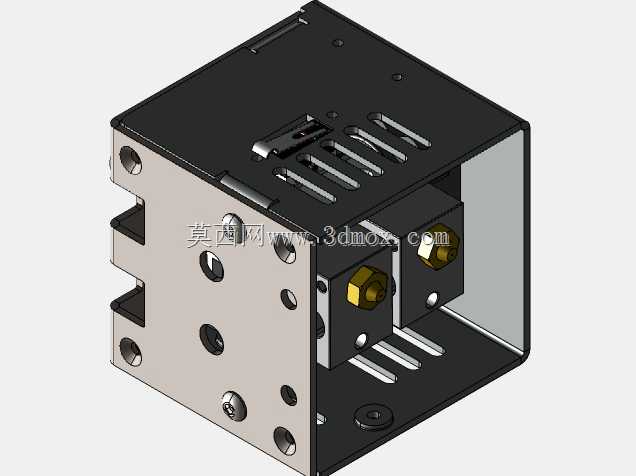

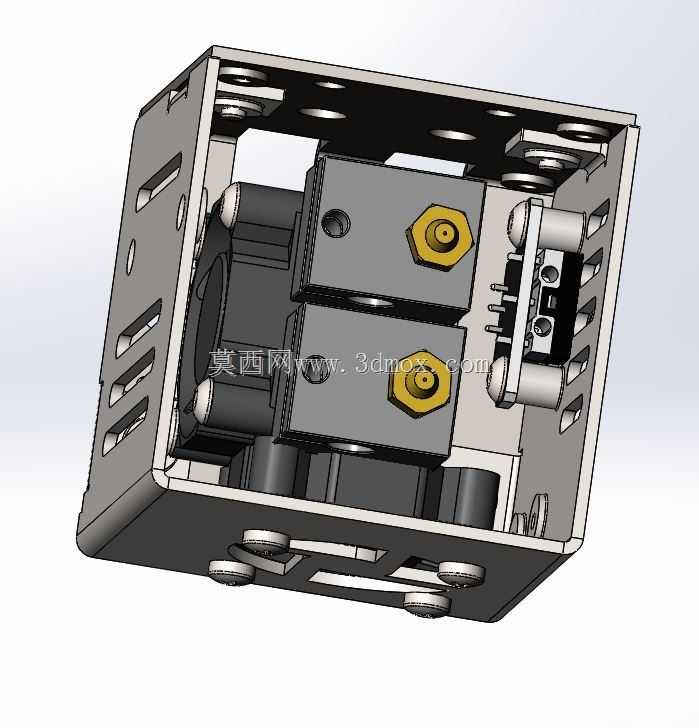

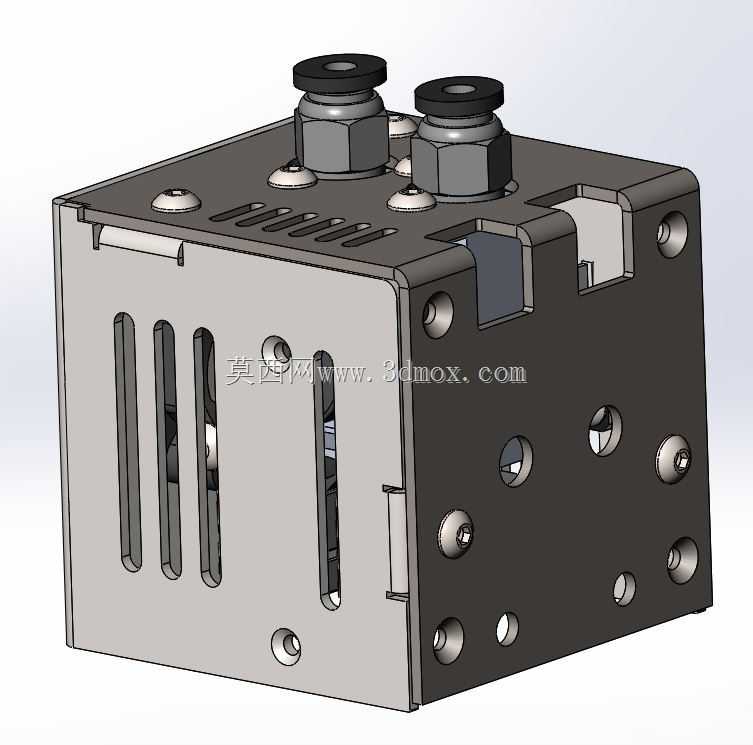

飞熊龙卷风2专业版3D打印机库头结构

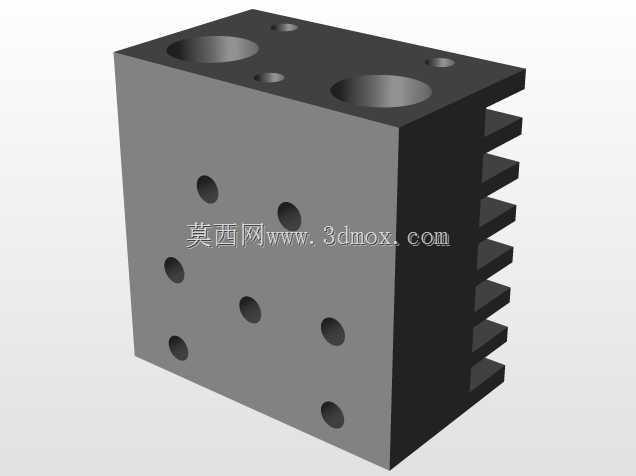

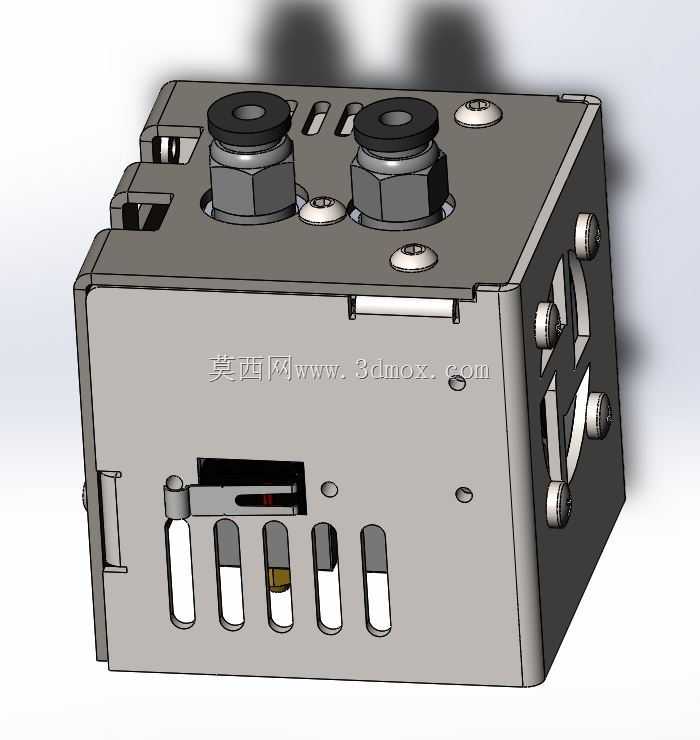

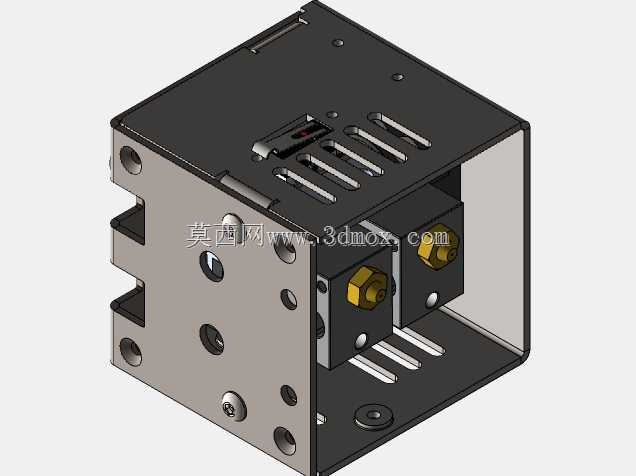

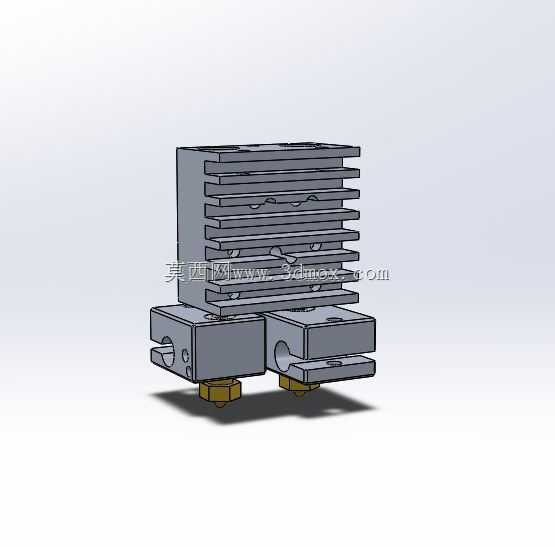

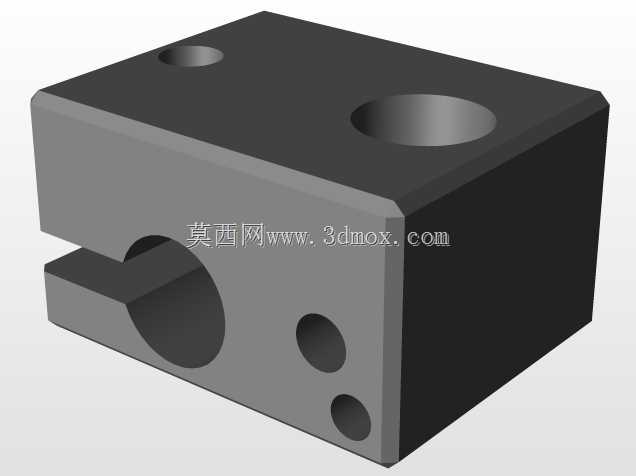

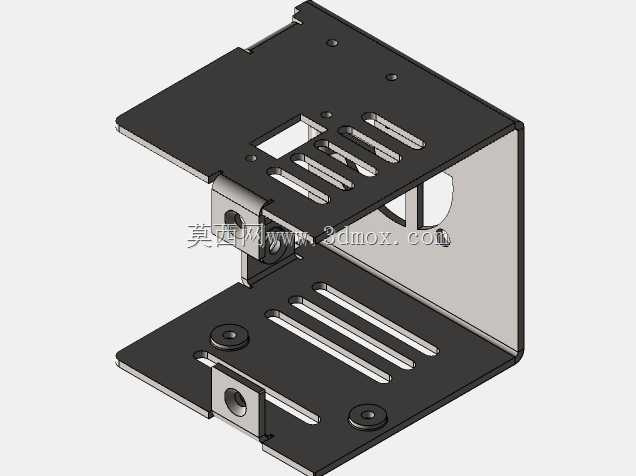

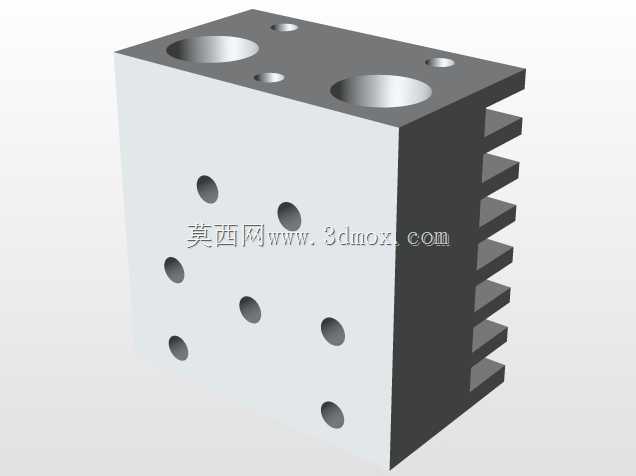

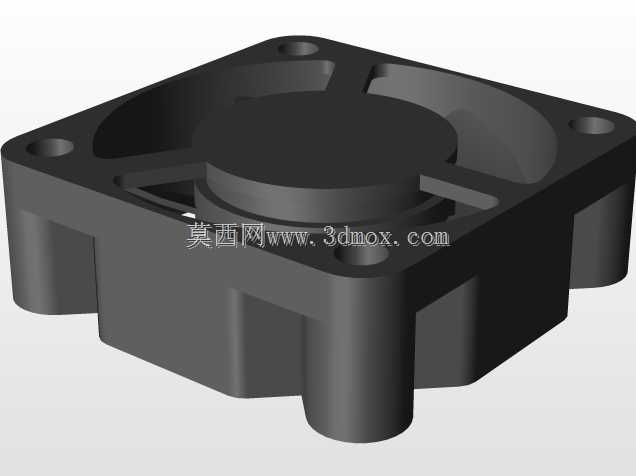

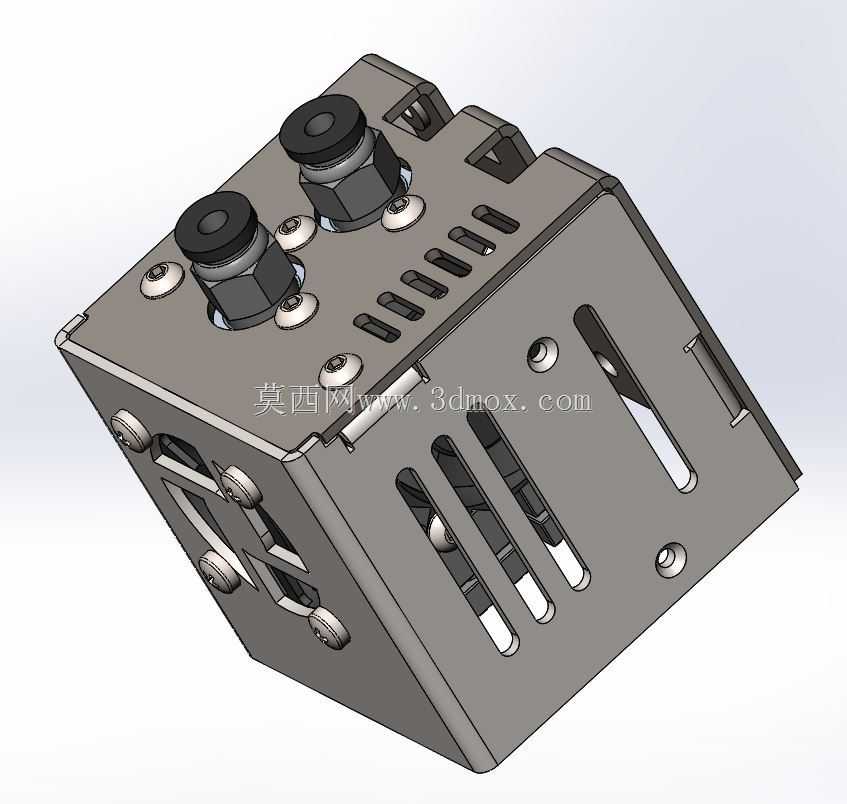

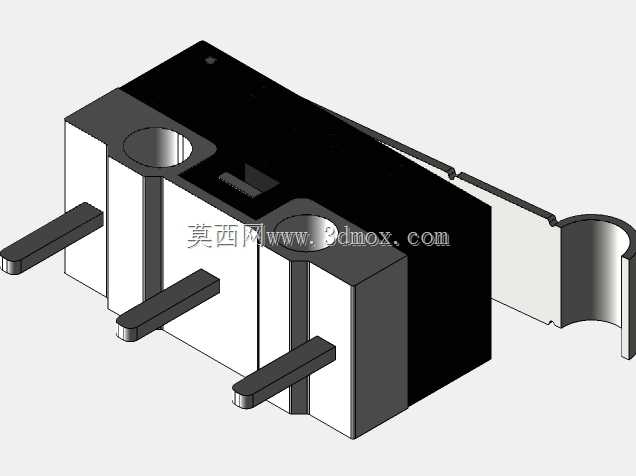

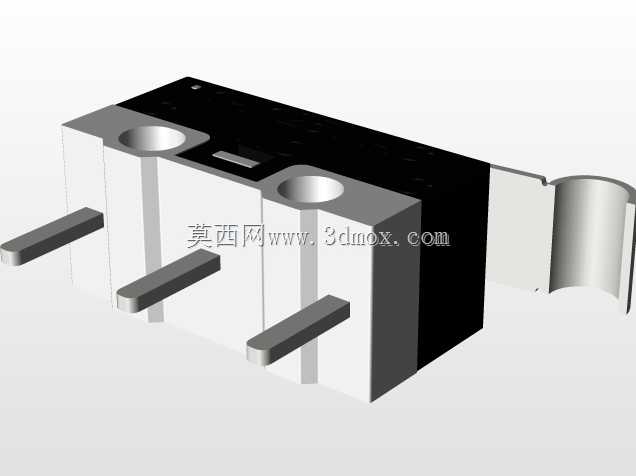

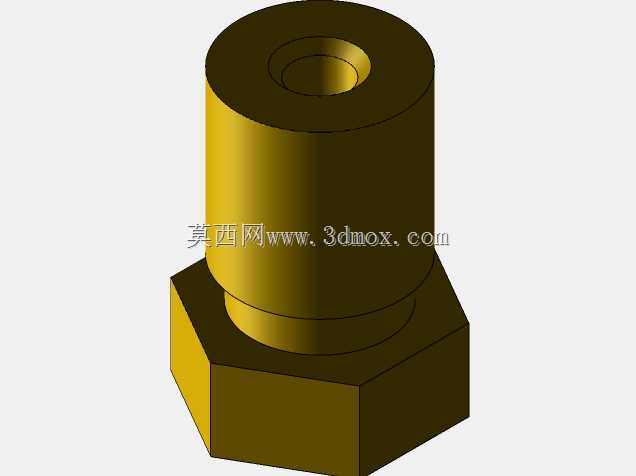

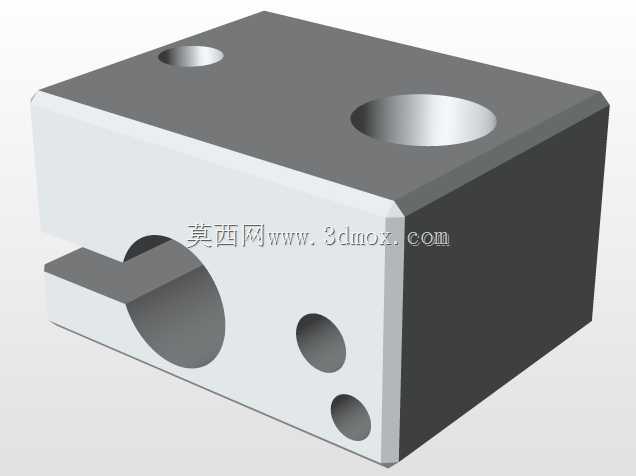

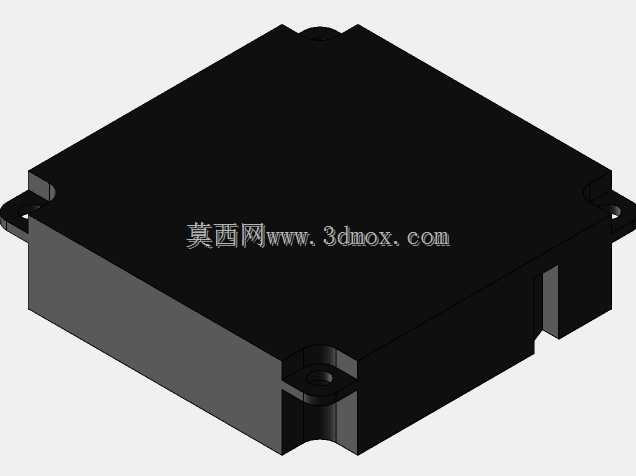

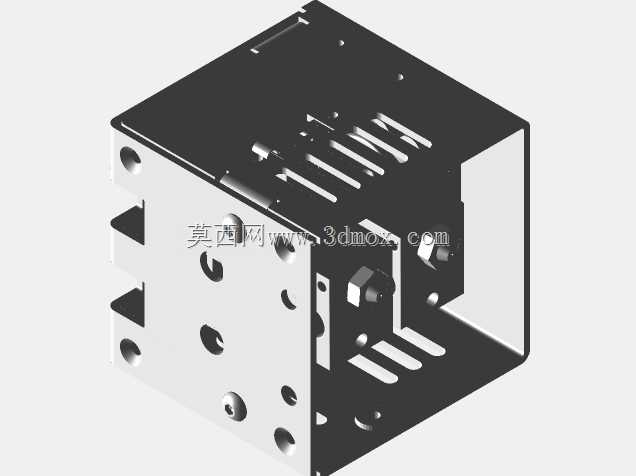

该结构为FDM熔融沉积型3D打印机的核心挤出库头组件，是桌面级消费级3D打印设备中直接决定成型精度、送料稳定性与长时间打印可靠性的核心功能单元，主要应用于个人DIY改装、桌面级商用打样、创客教育场景下的3D打印设备，既可以作为原厂替换备件用于飞熊Tornado 2 pro机型的故障件更换，也可以作为改装基准结构，供玩家调整挤出行程、更换散热方案、适配不同耗材类型时做结构参考。从实际使用场景来看，该库头直接承担耗材熔融、精准送料、散热隔离三大核心功能：耗材从上方送料机构进入后，会通过内置的送料齿轮夹持送入加热块区域，加热块内置的加热棒与测温元件会将耗材加热至对应熔融温度，熔融后的耗材从底部喷嘴挤出，附着在热床平台上完成逐层堆叠成型；而组件上方的多道开槽散热结构，主要作用是阻断加热块的热量向上传导，避免耗材在喉管位置提前软化膨胀造成堵头，这也是长时间连续打印时最容易出现故障的核心区域，设计时特意将散热鳍片与安装侧板做了一体化结构设计，减少装配间隙带来的热阻累积。从设计思路来看，该库头采用钣金框架+模块化功能件的组合结构，外部的钣金壳体既作为各功能元件的安装基准，也承担部分散热与走线防护作用：侧板上预留的多组不同孔径安装孔，分别对应喉管固定、散热风扇安装、自动调平传感器固定、皮带夹持座安装的定位需求，孔位公差按照IT7级精度设计，保证各元件装配后同轴度偏差控制在0.05mm以内，避免出现送料偏斜、喷嘴与平台不垂直的问题；加热块区域采用双喉管并行布局，可支持双耗材切换打印或者单耗材大流量挤出，适配不同的打印需求，黄铜材质的喷嘴座兼顾导热效率与耐磨性能，可适配PLA、ABS、PETG等多种常用3D打印耗材。从安装边界与尺寸配合来看，该库头整体为方正盒式结构，外部安装面的定位孔距完全匹配原厂X轴移动滑台的安装尺寸，替换时无需对原有设备的运动结构做打孔、切割等改装，直接通过螺丝锁紧即可完成装配；组件侧面预留的走线槽可将加热棒线、测温线、风扇线统一收纳，避免打印过程中走线与运动部件干涉；库头底部到安装基准面的高度尺寸经过精准核算，保证喷嘴伸出量符合原厂调平行程要求，更换后无需重新大幅度调整Z轴限位开关位置，仅需做常规的平台调平操作即可投入使用。在结构细节处理上，该库头的散热区域采用多道平行开槽设计，在保证结构强度的前提下最大化散热通风面积，配合侧吹风扇可形成稳定的散热风道，将喉管上部温度稳定控制在耗材玻璃化转变温度以下，有效降低长时间打印的堵头概率；钣金壳体的折边位置做了圆角处理，避免装配时划伤线材或者操作人员，各安装孔位都做了沉头设计，螺丝锁紧后不会突出安装面，保证运动过程中不会与设备外框、打印件发生刮蹭；内部的送料通道做了光滑倒角处理，减少耗材送入时的阻力，即使是柔性耗材也能顺畅送入加热块，不会出现送料打滑、耗材弯折的问题。对于3D打印设备改装从业者或者结构设计学习者来说，该结构完整呈现了桌面级FDM打印机挤出头的典型设计逻辑，从热端隔热、冷端散热、安装定位、走线防护多个维度做了平衡设计，既满足量产装配的工艺性要求，也兼顾了后期用户改装、维护的便利性，拆解后可以清晰看到各功能元件的配合关系，是学习3D打印核心结构设计的典型参考案例。
