三进一出黄铜熔融挤出热端结构

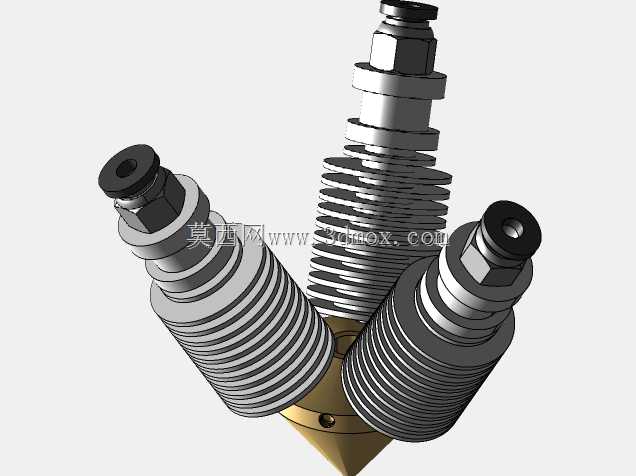

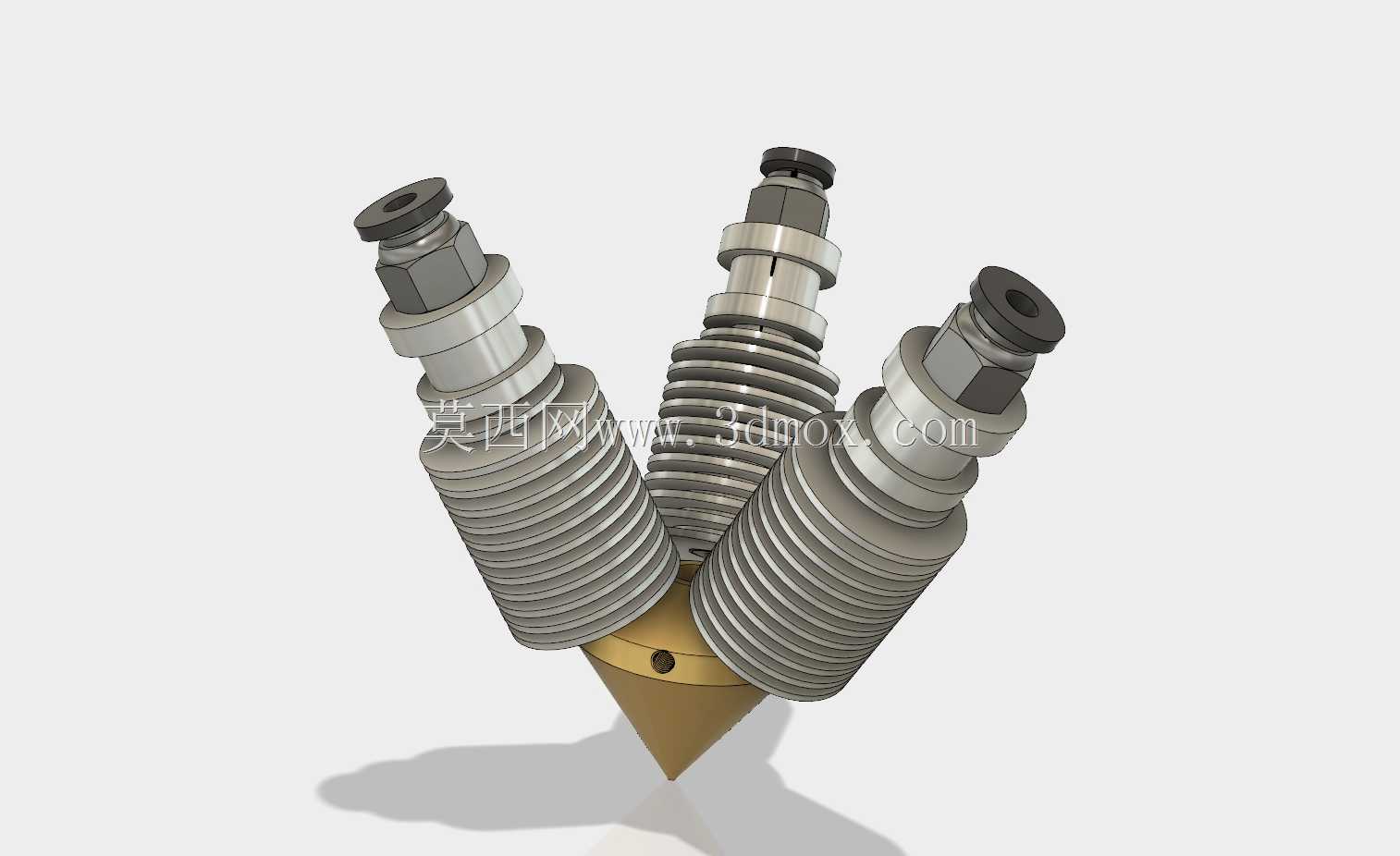

在桌面级FDM三维成型设备的多色、多材料并行打印场景里，挤出热端作为耗材熔融挤出的核心执行部件，其结构设计直接决定了打印过程的堵头概率、换色响应速度以及成型件的层间结合质量。这款三进料通道的黄铜热端，针对三色切换或多材料复合打印的需求做了针对性结构优化，区别于传统单进料热端的单通道布局，三个独立进料通路以120度周向均布的方式汇聚到下部的黄铜熔融腔，能够在不更换喷嘴的前提下完成三种不同耗材的熔融切换，大幅减少多色打印过程中换料的废料排出量，也避免了多喷嘴切换带来的Z轴定位误差问题。

从实际使用场景来看，这类三进一出热端常被应用在小尺寸桌面级多色3D打印机、教学用复合成型设备以及定制化文创产品打印设备上，既可以支持PLA、PETG这类常规熔融耗材的三色混打，也能适配柔性TPU耗材的进料需求，不会因为多通道汇流的结构出现耗材卡滞的问题。热端上部的散热段采用了和e3D V6结构兼容的鳍片式散热结构，每一路进料通道都独立配置了带环形散热鳍片的金属散热段，能够通过上部的散热风扇将喉管上部的温度控制在耗材玻璃化转变温度以下，避免耗材提前软化膨胀造成的进料阻力过大、堵头问题，散热段的顶部接口采用标准的螺纹锁紧结构，能够直接适配市面上主流的远程鲍登进料或者近程直接进料的挤出机安装位，不需要额外做转接件定制。

连接散热段和下部黄铜熔融腔的是全金属喉管结构，喉管内壁做了高光洁度处理，减少耗材进料过程中的摩擦阻力，全金属结构相比传统带特氟龙内衬的喉管，能够承受更高的工作温度，支持PA、PC这类需要更高熔融温度的工程耗材打印，不会因为长期高温工作出现内衬老化变形的问题。每一路喉管的顶部都配置了4mm规格的聚四氟乙烯推压接头，接头的卡紧结构能够牢牢固定进料的特氟龙导管，避免打印过程中导管窜动导致的进料失步，同时聚四氟乙烯材质的接头本体具备一定的隔热性能，能够阻断熔融腔的热量沿着喉管向上传递到挤出机进料段，进一步降低进料段的温度，保证耗材进料过程的刚性。

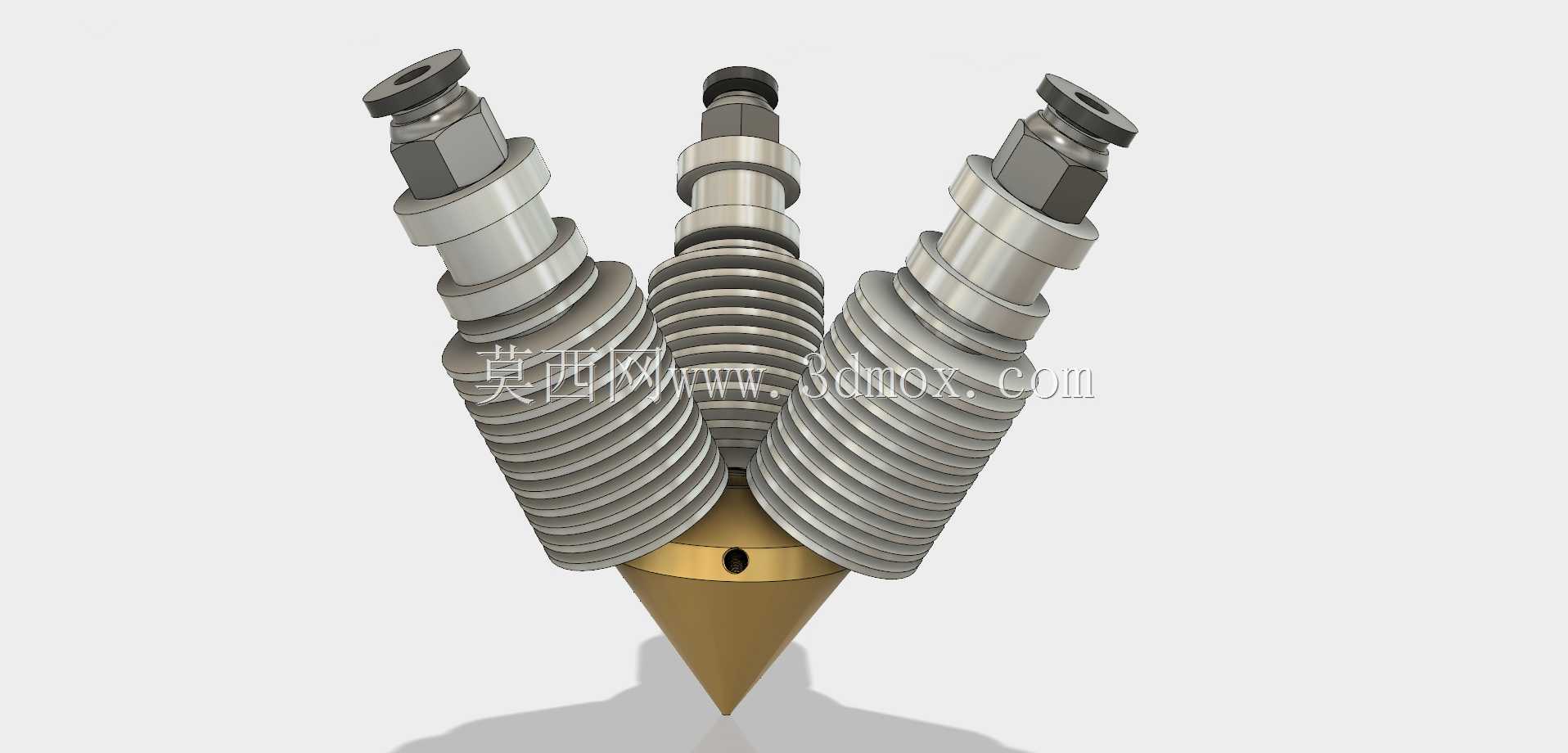

下部的熔融腔体采用黄铜材质加工，黄铜具备优异的导热性能，能够保证腔体内三个进料通道的耗材受热均匀，不会出现局部温度过低导致的耗材熔融不充分、挤出胀大的问题，喷嘴部分和熔融腔体采用一体化锥面设计，出料口的流道做了平滑过渡处理，减少耗材在流道内的残留，换色过程中能够更快将前一种颜色的耗材排出，减少打印过程中的串色问题。从安装边界来看，三个散热段的周向布局直径控制在48mm以内，整体热端的总高度从喷嘴尖端到顶部接头的距离为72mm，能够适配市面上绝大多数E3D V6热端的安装固定座，只需要将原有单路热端的固定座做简单的避让开孔就可以完成替换，不需要重新设计整个X轴的挤出安装板，降低了设备改装的结构设计成本。

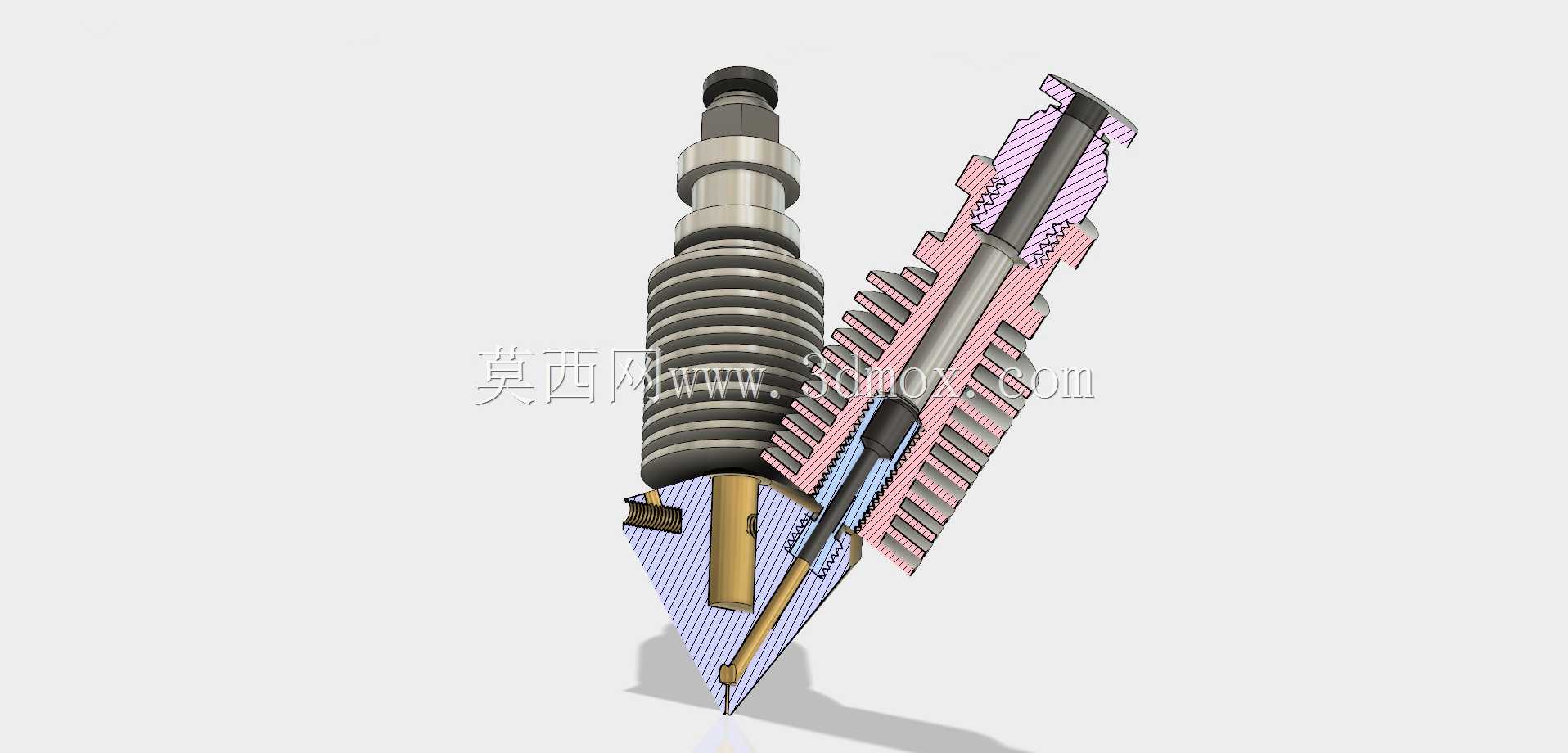

在结构设计的细节上，三个进料通道在熔融腔内的交汇点距离喷嘴出料口的距离控制在3.5mm，这个距离既能够保证不同颜色的耗材在熔融腔内充分汇流，又不会因为流道过长导致耗材在腔体内停留时间过久出现碳化分解的问题，长期连续打印也不会因为流道内残留碳化耗材造成堵头。散热鳍片的单片厚度为0.8mm，鳍片间距1.5mm，在常规4010轴流风扇的风冷条件下，散热段上部的温度能够稳定在50摄氏度以下，即使在260摄氏度的高温打印工况下，喉管上部的温度也不会超过70摄氏度，完全满足PLA、PETG等耗材的进料温度要求。顶部的推压接头采用标准的M6螺纹连接，和市面上通用的4mm特氟龙导管完全兼容，用户在后期维护更换接头的时候不需要单独定制非标配件，降低了设备的后期维护成本。

实际选型使用的时候需要注意，这类三进一出热端因为三个进料通道共用一个熔融腔，在打印单一颜色耗材的时候，另外两个通道的进料端需要做好密封，避免热量从闲置的进料通道散出导致熔融腔温度不均，同时在换色打印的时候需要根据耗材的熔融粘度调整回抽长度，避免不同颜色的耗材在流道内互相串流影响打印件的外观质量。黄铜喷嘴的尖端做了0.4mm的标准出料口径，也可以根据打印需求更换为0.2mm、0.6mm等不同口径的同规格喷嘴，不需要更换整个热端本体，适配不同层厚、不同打印精度的成型需求。
