碰撞试验缩尺模拟用整体式底盘结构

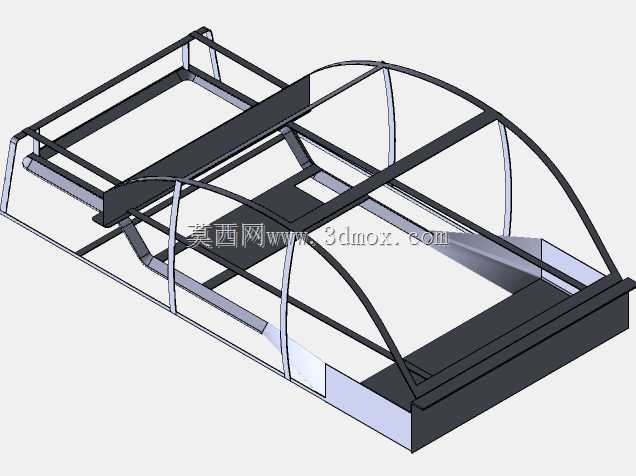

在汽车被动安全研发环节，实车碰撞试验成本高、周期长，前期方案验证阶段往往会采用缩尺模型完成多轮迭代，这套整体式底盘结构就是专门适配缩尺碰撞试验场景开发的承载基体，承担着模拟实车底盘刚度分布、传递碰撞载荷、固定试验假人与传感组件的核心作用。不同于量产车底盘兼顾行驶、承载、布置多系统的复杂设计，这套缩尺底盘的设计逻辑完全围绕碰撞试验的载荷传递路径搭建，主体框架采用矩形截面型材拼焊而成，纵向设置两根贯通式主纵梁，作为碰撞过程中主要的力传导通道，纵梁的截面尺寸、材料厚度经过等比例刚度换算，保证缩尺模型在碰撞工况下的变形模式与实车底盘具备动力学相似性，避免缩尺模型因刚度过大或过小出现失真的变形结果。横向布置多根横梁连接左右纵梁，其中前舱位置的横梁预留了模拟动力总成质量块的安装点位，乘员舱区域的横梁按照实车座椅安装点的相对位置做了定位凸台，可直接固定缩尺座椅与试验假人固定支架，后部的横梁则对应行李箱区域的质量分布，预留了配重块的安装孔位，保证整个模型的质心位置与实车缩尺后的坐标完全匹配。上部的弧形骨架结构是模拟乘员舱的上部框架，并非量产车的顶盖加强框结构，其弧度与截面参数完全按照实车乘员舱的环框刚度等比例缩放，在正面、侧面碰撞过程中，这部分结构可以真实模拟乘员舱的生存空间变形情况，为试验中获取乘员舱侵入量数据提供可靠的结构支撑。整个底盘的安装边界做了统一的基准设计，底部预留了与碰撞试验台牵引滑车对接的标准化安装接口，接口的位置度公差控制在0.1mm以内，保证每次试验安装时模型的定位精度一致，避免安装偏差带来的试验数据离散性过大问题。底盘前部设置了可更换的吸能段安装位，可根据不同试验方案更换不同刚度的吸能结构，无需改动主体框架即可完成多组对照试验，大幅提升试验迭代效率。在结构细节处理上，所有型材的焊接位置都做了应力释放的工艺缺口设计，避免焊接残余应力在碰撞过程中导致结构出现非预期的断裂，影响试验结果的有效性。纵梁上预设了多组应变片粘贴的定位标记，可快速完成碰撞过程中应力应变数据采集点的布置，无需每次试验反复测量定位。整个底盘的框架结构没有冗余的安装凸台与非承载结构，所有结构件的存在都服务于碰撞试验的相似性要求，既保证了结构刚度与质量分布的仿真度，又尽可能控制了模型自身的重量，降低牵引系统的负载要求。不同于常规的底盘设计需要考虑耐久、振动、密封等多方面性能，这套试验用底盘的所有设计取舍都围绕碰撞工况的模拟精度展开，比如纵梁的折弯角度完全匹配实车碰撞时的弯折诱导位置，保证碰撞过程中纵梁的弯折顺序与实车一致，能够真实还原碰撞过程中的载荷波传递规律，为前期的安全结构方案验证提供可靠的物理模型支撑。
