KY-003磁传感器模块结构设计

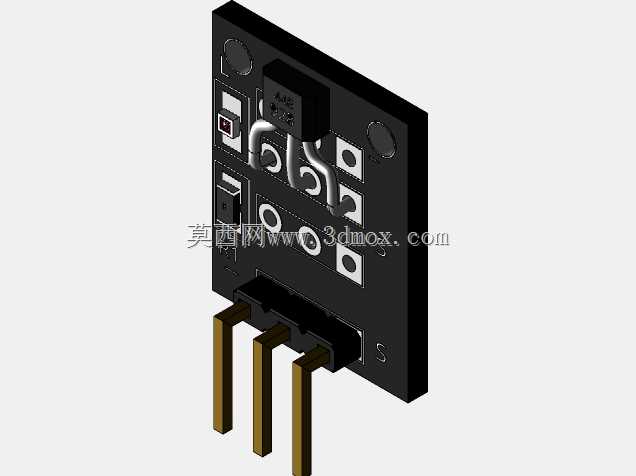

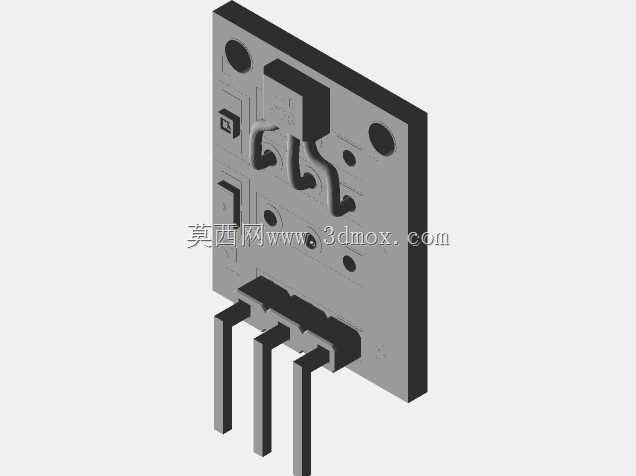

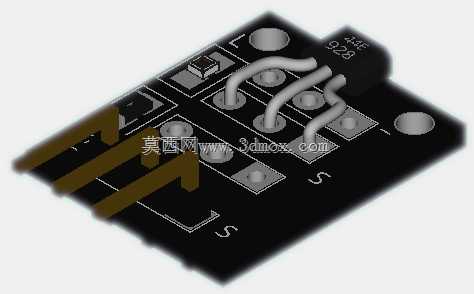

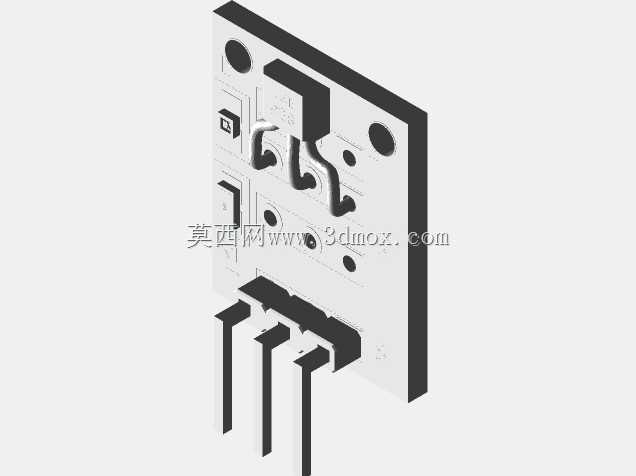

做嵌入式传感模块选型和结构适配的时候，很多工程师容易忽略小体积磁敏元件的安装边界和引脚干涉问题，这款KY-003磁传感器的三维结构，刚好把量产模块的实际装配细节全部还原到位，不管是做教学实验装置的搭建设计，还是工业小型检测工位的元件排布，都能直接拿来做装配干涉校验，不用再反复拿实物打样测尺寸。

先从实际应用场景说，这类磁传感器最常出现在三类工况里：第一类是非接触式的位置检测，比如小型自动化设备的仓门开合到位检测，不需要接触机械结构，靠磁场变化就能触发信号，避免机械触点磨损带来的寿命问题；第二类是转速测量，配合齿轮或者磁钢贴在旋转轴上，能输出脉冲信号计数，适合小型传送带、微型旋转台的转速反馈，比光电传感器抗粉尘能力更强，在多尘的轻工装配工位适应性更好；第三类是教学实验场景，很多单片机入门课程里都会用这款模块做磁场检测、霍尔效应的演示实验，学生搭电路的时候经常因为引脚间距没算好导致杜邦线插装错位，这个三维模型把引脚的伸出长度、焊盘位置都做了1:1还原，做实验台架的3D打印固定件时，能直接对齐安装孔位，不用反复调整。

说到功能特性，这款模块核心是基于霍尔效应的磁敏检测，能感知附近磁场的强度变化输出开关量信号，板载的三个直插引脚分别对应电源、地、信号输出，引脚间距是标准的2.54mm排针间距，兼容面包板和通用杜邦线连接，不需要额外做转接板。模块板上自带的限流电阻和信号调理元件，都在三维结构里做了外形还原，做结构设计的时候不会出现元件和周边固定结构顶死的问题——很多新手工程师画固定支架的时候只看PCB的长宽尺寸，忽略板上直插元件的高度，最后装的时候才发现电容或者传感器芯片顶到支架壁，这个模型把板上所有元件的高度、占位都做了还原，直接导入装配体就能做间隙检查。

设计思路上，这类通用传感模块走的是标准化兼容路线，PCB采用黑色阻焊的FR-4板材，板边做了圆角处理避免划手，三个安装定位孔的位置是对称排布的，既可以用M2螺丝直接固定在安装平面上，也可以配合铜柱做层叠安装，适配小型实验装置的层叠架结构。板上的弯形引脚是特意做的成型设计，既可以直插焊接排针做立式安装，也可以把引脚弯成90度做卧式贴装，适配不同的安装空间要求，模型里把引脚的弯折半径、伸出长度都按实物做了还原，做引脚成型工装设计的时候也能直接参考尺寸。

再讲外形尺寸和安装边界，这款模块的PCB本体长宽控制在极小的尺寸范围内，整体厚度包含板上最高的元件也不超过10mm，适合在狭小的设备内腔里安装。需要注意的安装边界有几个点：一是信号检测面的朝向，模块上的磁敏芯片位置要正对磁钢的运动路径，安装时不能有金属导磁材料遮挡在检测面和磁钢之间，不然会削弱磁场强度导致检测距离变短；二是引脚的焊接高度，如果是采用卧式弯脚安装，引脚弯折处距离PCB板边要留至少1mm的间隙，避免弯折时应力扯掉焊盘，模型里把焊盘的位置和引脚的走线方向都做了标注，设计安装槽的时候可以预留足够的引脚避让空间；三是模块的供电范围适配常用的5V单片机系统，安装时要和强电线路保持至少5mm的安全间距，避免电源干扰导致信号误触发，在做整体设备布局的时候，用这个三维模型直接排布，就能快速校验安全间距是否满足要求，不用后期再改板调整位置。

很多时候做小型设备的传感单元设计，最费时间的就是这类通用小模块的结构适配，没有准确的三维模型的话，要么是固定孔位打偏，要么是元件和周边结构干涉，反复调整浪费打样时间。这个模型把所有装配相关的细节都做了还原，不管是做3D打印的固定座，还是做整机的结构排布，都能直接导入使用，减少前期测绘的工作量，也能避免因为尺寸误差导致的装配问题。
