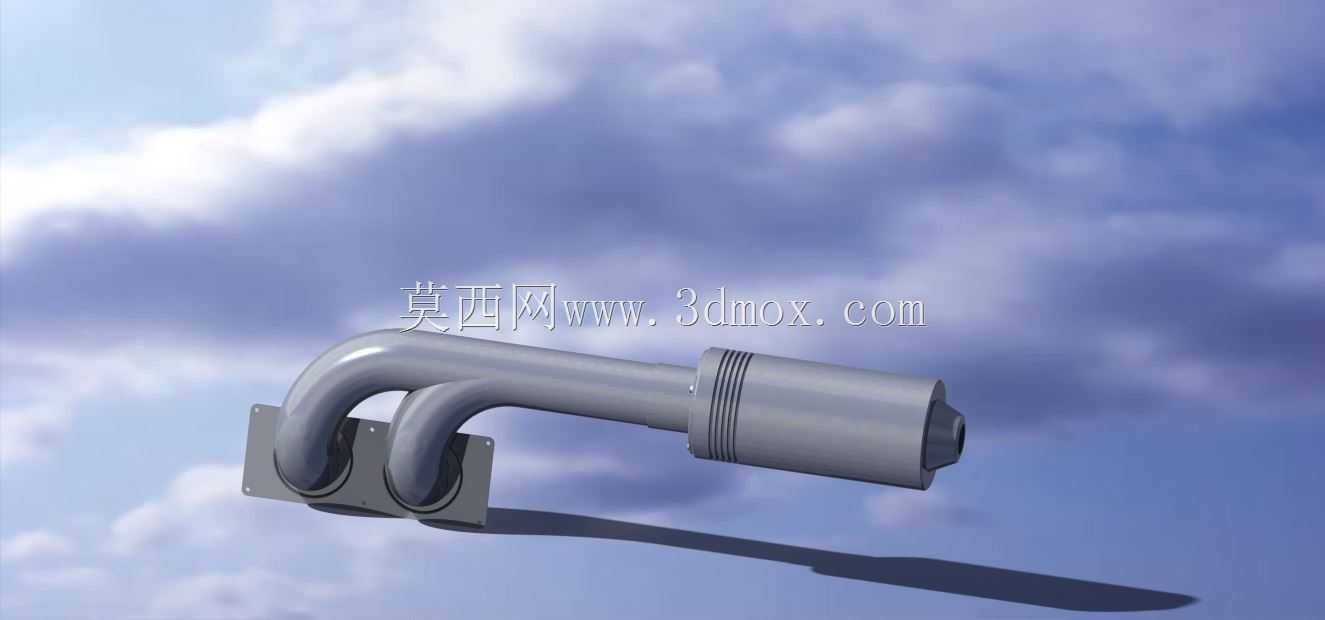

双管路排气歧管配套消声总成结构

这套排气配套部件，核心承担动力单元排气导出与废气降噪的双重功能，在小排量双缸动力单元、小型通用动力设备、改装类非道路移动机械的排气系统中应用广泛。日常工况下，动力单元燃烧后产生的高温高压废气，会先通过歧管段的两个独立流道完成汇集，歧管的双弯流道做了等长优化设计，能避免两个排气口的废气脉冲相互干涉，减少排气背压波动对动力输出效率的影响，歧管端部的安装法兰做了加厚处理，法兰上预留的两个安装孔位与缸盖排气侧的定位螺柱完全匹配，安装时法兰与缸盖结合面需要配套耐高温密封垫片，避免高温废气泄漏引发周边部件老化。

和歧管直接相连的消声段，采用了抗性消声的结构逻辑，外壳为卷制焊接的圆筒结构，内部设置了多级膨胀腔与穿孔管结构，废气从歧管进入消声器后，会在膨胀腔内完成压力释放，通过穿孔结构的阻尼作用打散废气的脉冲能量，把排气过程中产生的中低频噪声逐步衰减，消声器尾端的排气口做了缩口导向设计，能引导废气按照指定方向排出，避免高温废气直吹周边的线束、橡胶管路等不耐温部件。

从安装边界来看，整套部件的安装固定完全依托歧管端的法兰实现，消声器段为悬臂布置，设计时已经考虑了悬臂结构的振动耐受能力，歧管与消声器连接的位置做了加厚的环形加强筋，能抵消动力单元运行过程中传递过来的振动，避免长期运行后连接位置出现焊缝开裂、管路断裂的问题。流道内壁做了光滑过渡处理，两个弯管位置的弯曲半径经过反复校核，既保证了管路的结构强度，也尽可能降低了管路内部的气流阻力，减少排气过程中的功率损耗。

在实际配套选型时，需要重点匹配缸盖排气口的中心距、法兰安装孔的位置尺寸，同时要确认消声器的外径、整体长度是否在设备的安装空间范围内，避免出现安装后与周边覆盖件、机架结构发生干涉的问题。这套结构的流道走向经过优化，双管路的弯曲角度一致，能保证两个气缸的排气阻力基本均等，避免出现单缸排气不畅导致的动力不均衡、缸内积碳增多等问题。消声器的外壳厚度满足高温工况下的强度要求，长期接触高温废气也不会出现壳体变形、锈蚀穿孔的问题，适合在户外作业的小型动力设备上配套使用，不需要额外增加隔热防护结构就能满足常规的使用安全要求。
