带绕组剖视结构电机转子

日常做电机结构设计时，转子作为电动机的核心旋转部件，直接决定了电机的能量转换效率、运行稳定性与负载输出能力，这个剖视结构的转子模型，完整还原了有刷直流电机电枢转子的全部核心结构，能直接用于电机结构教学、新机型方案评审、装配干涉校验等场景。从实际应用场景来看，这类带绕组的电枢转子，广泛适配于小型有刷直流电机、串励交流电机，常见于手持电动工具、小型家电驱动模块、低压工业传动装置、儿童玩具动力单元等场景，这类转子的设计合理性，直接影响电机的启动扭矩、运行噪音、碳刷磨损速率与整机使用寿命。

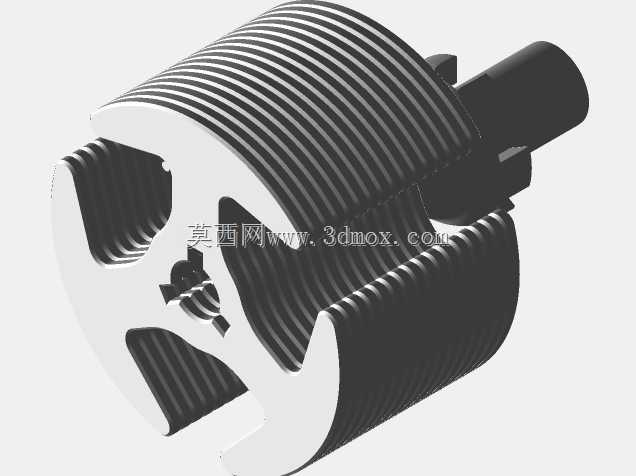

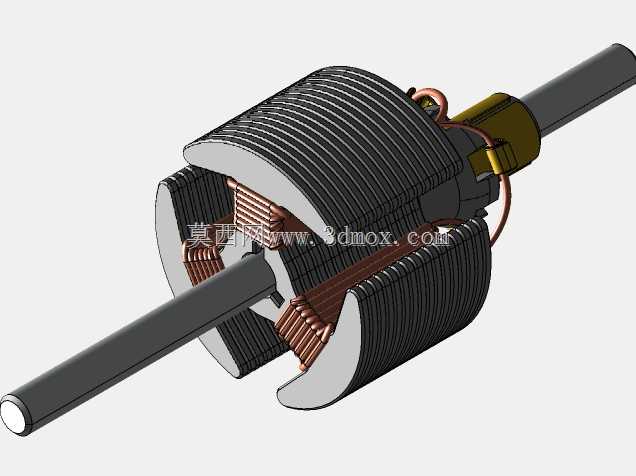

从产品功能特性来看，这个转子采用了凸极式铁芯结构，冲片叠压形成的铁芯上开有均匀分布的绕组槽，槽内嵌放多匝漆包线绕组，绕组端部按换向逻辑与端部的换向器连接，转轴贯穿铁芯中心，两端预留轴承安装位，用于支撑转子在定子内腔中高速旋转。剖视结构清晰展示了绕组在槽内的排布方式、端部绑扎固定结构、换向器与转轴的同轴装配关系，能直观看到绕组与铁芯之间的绝缘层预留空间、槽楔的安装位置，这些细节都是实际生产中容易出现装配问题的关键点位。

设计思路上，这类转子首先要匹配对应定子的磁极对数，确定槽数与换向片数的配比，避免运行时出现转矩脉动过大的问题；铁芯冲片采用高导磁低损耗的硅钢片叠压，叠厚尺寸根据电机额定功率确定，叠压后需保证铁芯外圆的圆柱度，避免气隙不均导致的磁拉力不平衡；绕组的线径与匝数根据额定电压、额定电流参数计算确定，嵌线后需做浸漆处理，固化绕组结构避免高速旋转时绕组受离心力移位；转轴采用中碳钢加工，与铁芯、换向器的配合面采用过盈配合，保证扭矩传递的可靠性，两端轴颈的粗糙度、同轴度需满足轴承装配要求，避免运行时出现跳动异响。

外形尺寸与安装边界方面，这类转子的核心安装约束是铁芯外圆与定子内腔的单边气隙，常规小型电机气隙控制在0.2-0.5mm区间，因此转子铁芯外圆的尺寸公差需严格控制在IT7级以内，转轴两端轴承位的同轴度公差不大于0.02mm，换向器外圆与转轴的同轴度同样需控制在0.02mm以内，避免碳刷与换向器接触不良产生火花。转子的轴向总长度需匹配定子机座的内腔深度，两端轴承安装位的跨距需对应机座两端端盖的轴承室位置，换向器的轴向位置需与碳刷架的安装位置对齐，保证碳刷工作面完全贴合换向器表面。绕组端部的外伸尺寸不能超出铁芯外圆的径向边界，避免旋转时与定子磁极发生剐蹭，端部的绑扎层需牢固，防止高速旋转时绝缘漆层开裂、绕组散线。

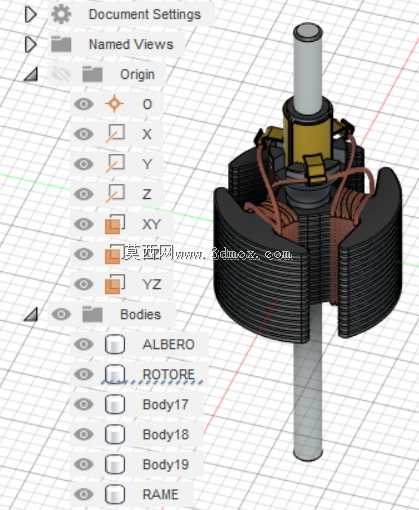

在实际建模过程中，这类转子需要重点还原冲片叠压的纹理特征、绕组的排线走向、换向器的片间绝缘槽结构，不能只做简化的圆柱外形，否则在做装配校验时无法准确判断绕组端部与端盖、碳刷架的干涉情况。做结构评审时，还需要通过模型校验转子的动平衡预留结构，通常这类转子会在铁芯端面设置平衡柱，用于加装平衡块调整动平衡精度，保证转子在额定转速下运行时的振动值符合标准要求。
