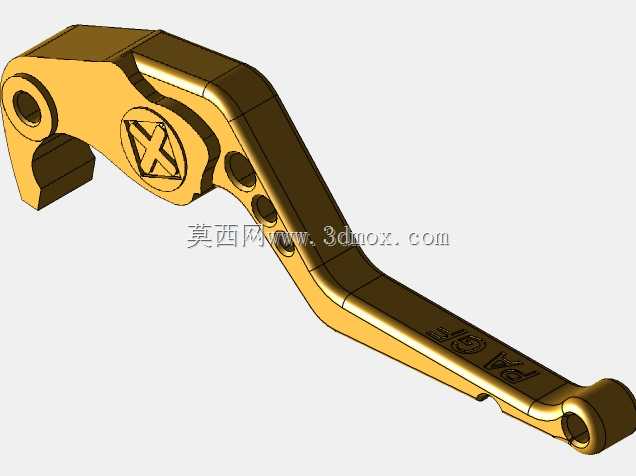

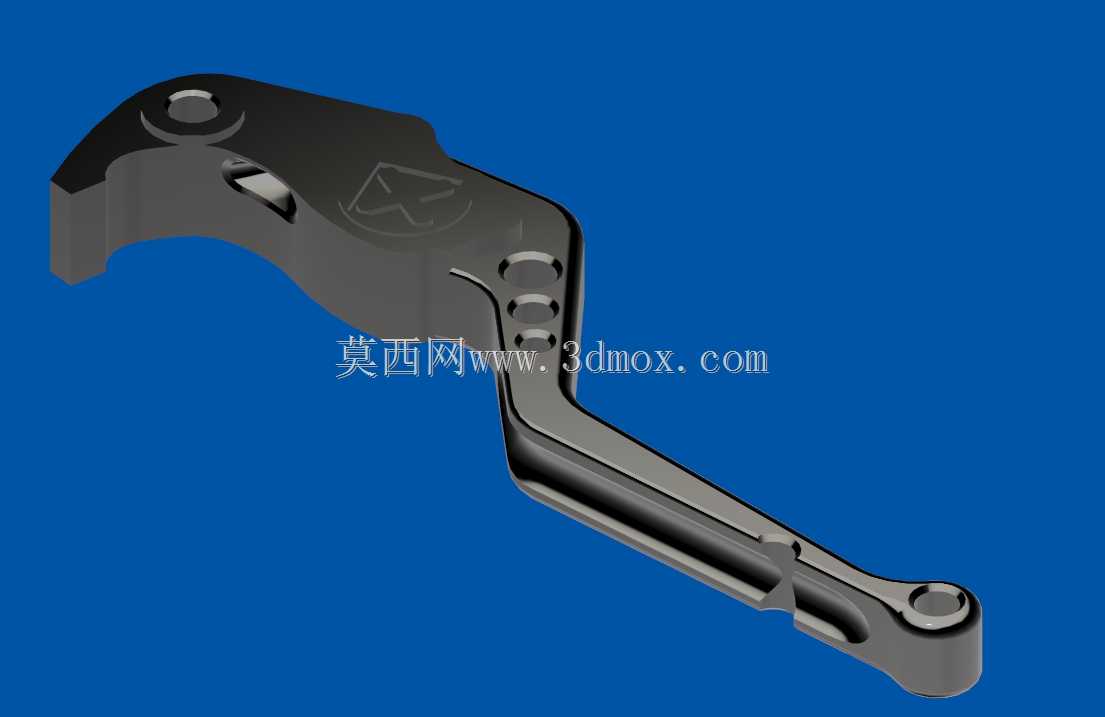

摩托车CBR款改装制动刹车手柄结构

这款制动操纵杆主要适配大排量运动型摩托车的前制动液压主泵端，属于骑行过程中高频接触的操纵安全部件，日常赛道竞速、山路压弯、城市通勤等场景下，骑手通过捏合该手柄推动制动主泵活塞建立液压，将操纵力传递至制动卡钳实现前轮减速，其结构设计直接影响制动手感的线性度、操纵力反馈以及紧急制动下的响应速度。从结构设计逻辑来看，整体采用变截面杠杆构型，以靠近车把端的铰接孔作为旋转支点，支点端做了加厚凸台结构，预留了与主泵推杆、回位弹簧的安装配合空间，铰接孔内可镶嵌耐磨衬套，避免长期反复转动出现旷量，保证操纵间隙的稳定性。手柄握持段做了符合人体工学的弧度收窄，表面预留了防滑纹理的成型结构，边缘全部做了R角过渡，避免戴骑行手套操作时出现硌手、打滑的问题，靠近支点位置设置的三个镂空减重孔，在不降低结构抗弯强度的前提下减少了非必要的材料堆积，同时也提升了部件的运动视觉质感，侧面的标识凹槽可用于压制品牌标识或档位调节标记，适配多段刹距调节的改装主泵结构。安装边界方面，铰接孔的中心距、安装槽的开口宽度完全匹配对应车型主泵的安装座尺寸，手柄末端的行程预留量满足捏合到底时不会与车把胶套发生干涉，回位状态下与油门转把保持足够安全间隙，不会出现误触油门的风险。结构强度设计上，整体受力路径沿杠杆长轴方向做了加强筋过渡，从支点到握持端的壁厚呈渐变分布，支点受力最大区域壁厚最大，握持末端壁厚适当减薄，既保证紧急制动全力捏合时不会出现结构断裂、塑性变形，也避免整体重量过大增加操纵负担。材质适配方面，该结构既可以采用锻造铝合金经CNC精加工后做阳极氧化表面处理，满足改装市场对轻量化、外观质感的需求，也可以采用高强度工程树脂注塑成型，适配量产车型的成本控制需求，两种成型工艺下的结构壁厚都预留了足够的工艺拔模斜度，注塑件的壁厚差控制在合理范围，避免成型后出现缩痕、翘曲变形，机加工件的装夹定位基准统一，可减少二次装夹带来的形位公差。实际装车验证中，该结构的杠杆比经过多轮调校，捏合行程前段预留了适当的自由行程，避免轻微触碰就出现制动拖滞，中后段制动力增长线性，骑手可以精准控制制动力度，既满足日常骑行的平顺制动需求，也能适配赛道场景下的重刹操作，手柄末端的圆角设计在车辆发生倾倒时，不会出现尖锐棱角剐蹭地面导致车辆瞬间卡滞的风险，一定程度上提升了骑行安全冗余。
