卧式三相异步交流电机结构三维建模

在工业传动场景里，这类卧式交流电机是覆盖面最广的动力源之一，从输送线辊筒驱动、机床进给单元配套，到风机、水泵的动力输入，再到小型自动化设备的动力输出端，都能见到同结构产品的应用。做这个三维模型的时候，最先敲定的是安装边界的尺寸逻辑：底脚的安装孔距完全参照通用工业电机的安装规范，预留的长圆孔设计是为了适配现场安装时的位置微调，避免安装孔位加工误差导致无法对位，底脚的厚度、加强筋的排布都对应了实际铸件的强度要求，毕竟电机运行时的振动会持续作用在安装底脚，筋位的走向要顺着振动传导的方向布置，才能减少应力集中的问题。

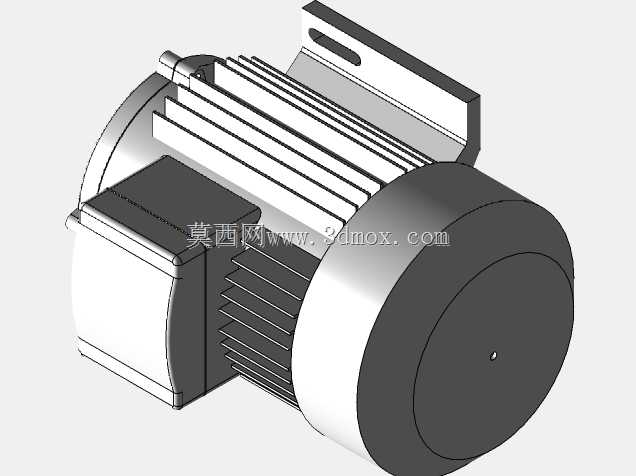

模型的外形结构完全还原了量产电机的实际构造，机壳部分的散热筋是沿着轴向排布的，这种设计不是随意做的凸起，而是考虑到电机自带的风叶随轴转动时，气流能顺着筋条的间隙快速带走壳体热量，筋条的高度、间距都和同功率段的量产电机保持一致，太密会增加风阻反而影响散热，太疏又达不到足够的散热面积，建模时特意把筋条的根部做了圆角过渡，对应实际铸件的工艺要求，避免直角位置出现铸造缺陷。接线盒的位置设置在机壳顶部偏输出端的一侧，这个位置是现场接线操作最顺手的方位，接线盒的腔体预留了足够的走线空间，盒盖的密封槽结构也做了还原，对应实际产品的防护等级要求，避免粉尘、水汽进入接线腔引发故障。

输出轴部分的建模还原了轴伸的标准尺寸，轴径、键槽的宽度深度都对应通用传动件的配合公差，轴肩的位置是用来定位安装联轴器、带轮或者齿轮的，建模时特意保留了轴端的中心孔结构，这是实际轴类零件加工时的工艺基准，也方便后期维护时拆卸端盖。前后端盖的止口结构和机壳的配合位做了清晰的表达，止口的配合长度、端盖上的螺栓孔位都和机壳上的安装凸台一一对应，端盖的轴承室位置做了凸台加强，避免轴承运行时的径向力导致端盖变形。

从设计思路上来说，这个模型没有做多余的装饰性结构，所有的几何特征都对应实际产品的功能需求：吊环位置的凸台是为了安装吊环方便电机的吊装转运，风罩的通风孔排布是为了保证进风量的同时阻挡异物进入风叶，风叶本身的倾斜角度也对应实际的送风方向，保证气流能沿着机壳散热筋全程流通。做选型参考的时候，这个模型能直观呈现电机的整体外轮廓尺寸，方便设计人员在做设备布局时预留足够的安装空间，尤其是接线盒的突出高度、风罩的外圆直径、轴伸的长度这些容易被忽略的边界尺寸，都能在模型里直接测量，避免后期设备装配时出现干涉问题。

对于三维建模从业者来说，这个模型的结构拆分逻辑完全对应实际电机的装配层级，从机壳、定子铁芯的占位、转子轴总成、前后端盖、风叶、风罩、接线盒、底脚各个部件都可以单独拆分，方便做装配动画、爆炸图或者工程图的导出，各个配合面的公差预留逻辑也能作为通用机电产品建模的参考，比如止口配合的间隙预留、安装孔的避让尺寸、散热结构的排布逻辑，都是工业产品建模里经常用到的设计思路。在实际设备设计过程中，这类标准动力部件的建模不需要从零开始绘制，参考成熟量产结构的尺寸逻辑，能大幅缩短设计周期，同时保证设计出来的安装结构能直接适配市售的标准电机产品，减少定制加工的成本。
