长距不锈钢船用舱口铰接连接结构

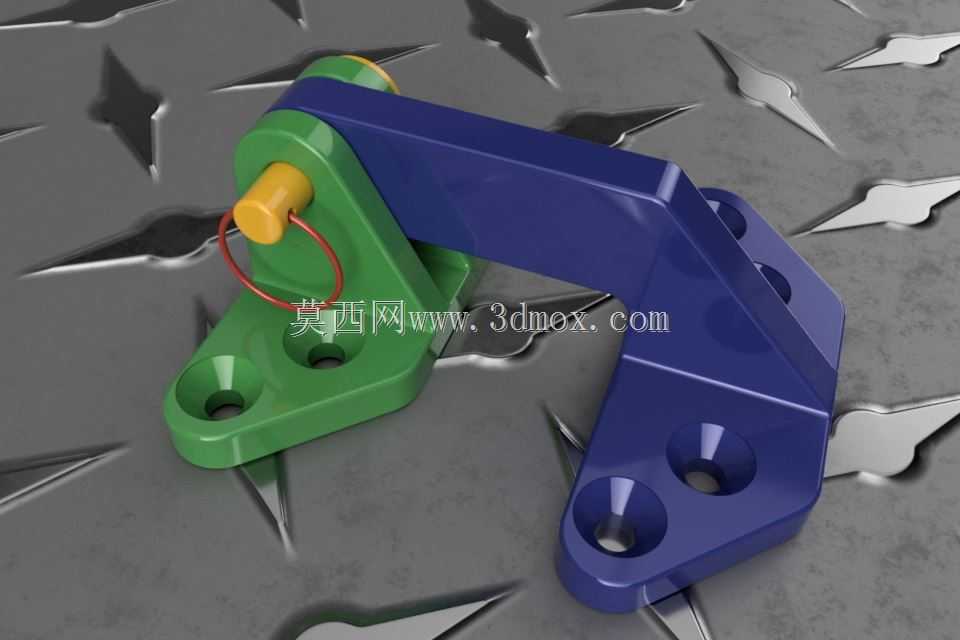

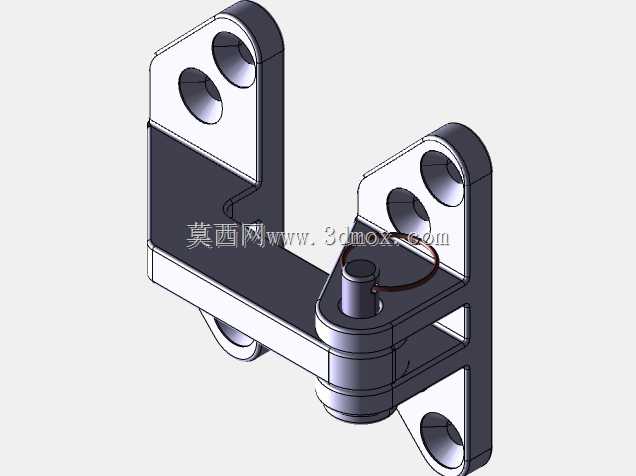

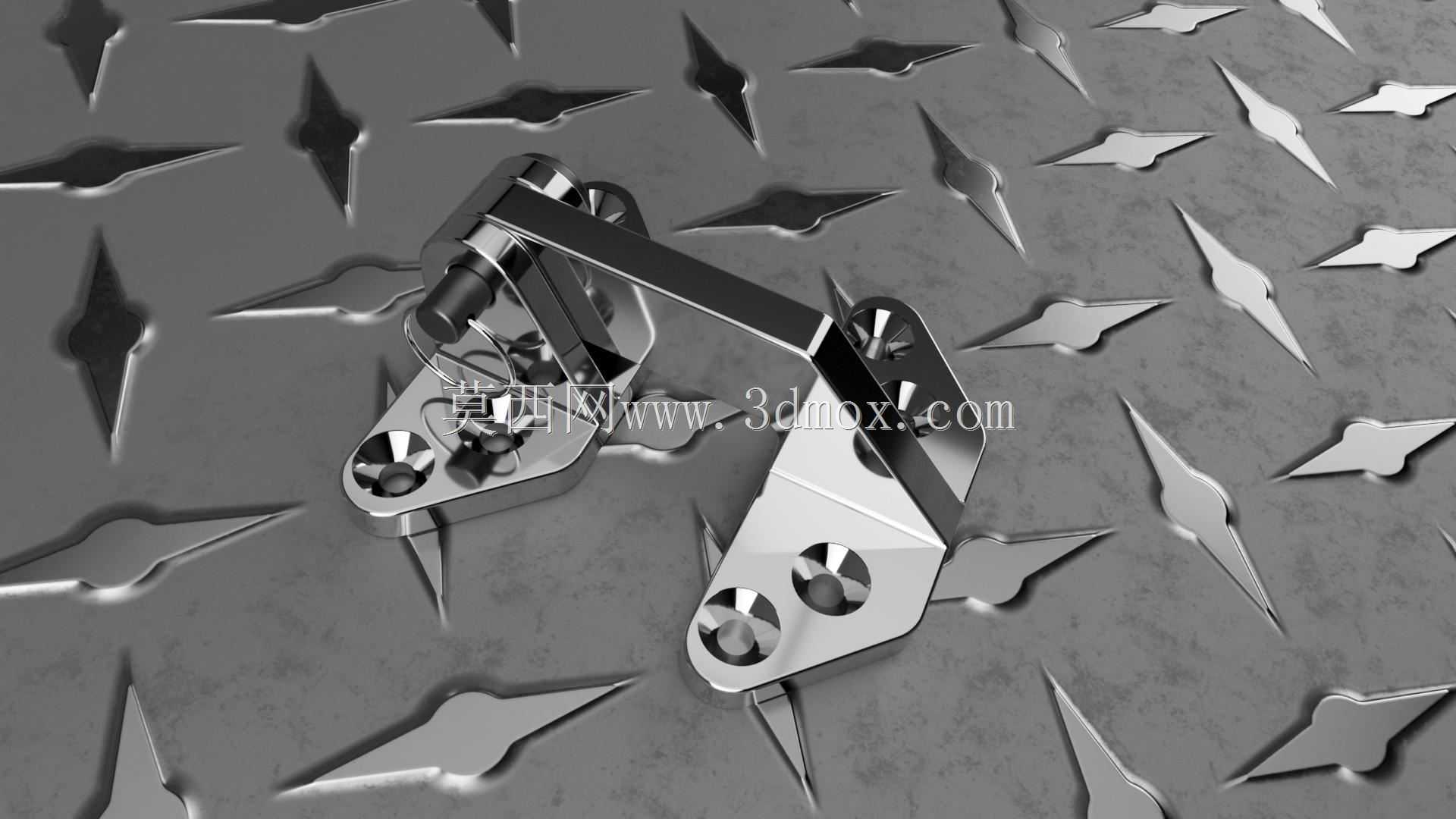

在船舶舾装领域，舱口区域的活动构件连接始终是结构设计里需要兼顾可靠性与适配性的环节，尤其是不同舱室布局下，舱盖与舱体基座的连接点位往往存在跨度差异，常规定长铰链很难适配非标准间距的安装需求，这款长距离不锈钢舱口铰链正是针对这类场景设计的铰接构件。从实际使用场景来看，这类铰链主要应用于中小型船舶的甲板舱口、储物舱盖、设备检修舱门的活动连接，需要长期暴露在高盐雾、高湿度的海洋大气环境中，同时还要承受舱盖启闭过程中的交变载荷，以及航行过程中船体结构形变带来的附加应力，因此材质选用不锈钢作为基础基材，能够有效抵御盐雾腐蚀，避免长期使用后出现锈死、铰接失效的问题，减少船舶运维过程中的配件更换频次。从功能特性上看，这款铰链采用分体式双基座加连接臂的结构，两端的安装基座分别对应舱盖侧与舱体侧的固定点位，中间的长连接臂实现大跨度的点位连接，区别于常规短臂铰链仅能适配近距安装位的局限，能够覆盖更大范围的安装间距需求；铰接位置采用销轴加防脱卡环的结构，销轴表面做光滑处理降低转动摩擦阻力，端部的环形卡环能够避免销轴在长期振动工况下出现轴向窜动脱出，保证铰接结构的连接可靠性，转动过程中无明显卡滞，能够实现舱盖0到180度范围内的平稳启闭，不会出现运动干涉。在设计思路上，这款铰链没有采用一体化的定长铰接结构，而是将连接臂作为可调整的结构单元，当实际安装场景的间距小于铰链默认长度时，设计人员可以根据现场的实际安装尺寸，对连接臂的长度进行裁切调整，重新加工铰接端的安装孔位即可适配不同的跨度需求，无需重新开模制作定制长度的铰链，大幅降低了非标场景下的配件适配成本；两端的安装基座都设计了沉头安装孔，安装后紧固件头部能够完全沉入基座平面内，不会突出构件表面，既能够避免启闭过程中突出的螺栓头刮擦舱体密封件，也能减少航行过程中缆绳、作业工具勾挂构件的风险，提升舾装作业的安全性。从安装边界与尺寸适配的角度看，两端基座的安装孔位采用对称式布局，每个基座设置两个沉头固定孔，孔位间距符合船用五金的通用安装规范，能够直接适配多数标准舱口的预装螺栓点位，不需要对现有舱体结构做额外的打孔改造；基座底部做平面度处理，安装时能够与舱体、舱盖的金属安装面完全贴合，避免出现安装间隙导致的应力集中，连接臂的截面采用等强度设计，在保证整体结构刚度、承受舱盖自重与外部载荷不会发生弯折形变的前提下，尽可能缩减构件的整体厚度，减少铰链安装后突出舱体表面的高度，降低人员通行时被绊倒的风险。在实际选型应用中，设计人员需要先确认舱盖与舱体铰接点位的直线间距，核对铰链连接臂的有效长度是否覆盖该间距，若间距偏短则按照实际尺寸修短连接臂，同时要确认铰接转动的行程范围内，没有其他舾装构件、密封胶条的干涉，安装时需要在基座与安装面之间加装耐腐蚀密封垫片，避免不同金属接触产生电化学腐蚀，紧固螺栓时要采用对角紧固的方式，保证基座受力均匀，不会出现安装翘曲导致的转动卡滞。这类长距铰链相比采用多个短铰链拼接的方案，整体结构的一致性更好，转动过程中不会出现多铰接点不同步导致的舱盖偏移，密封面的贴合度更优，能够有效提升舱口位置的水密性能，避免航行过程中海浪冲上甲板后从舱口缝隙渗入舱室内部。
