手动心轴式热压加工设备结构设计

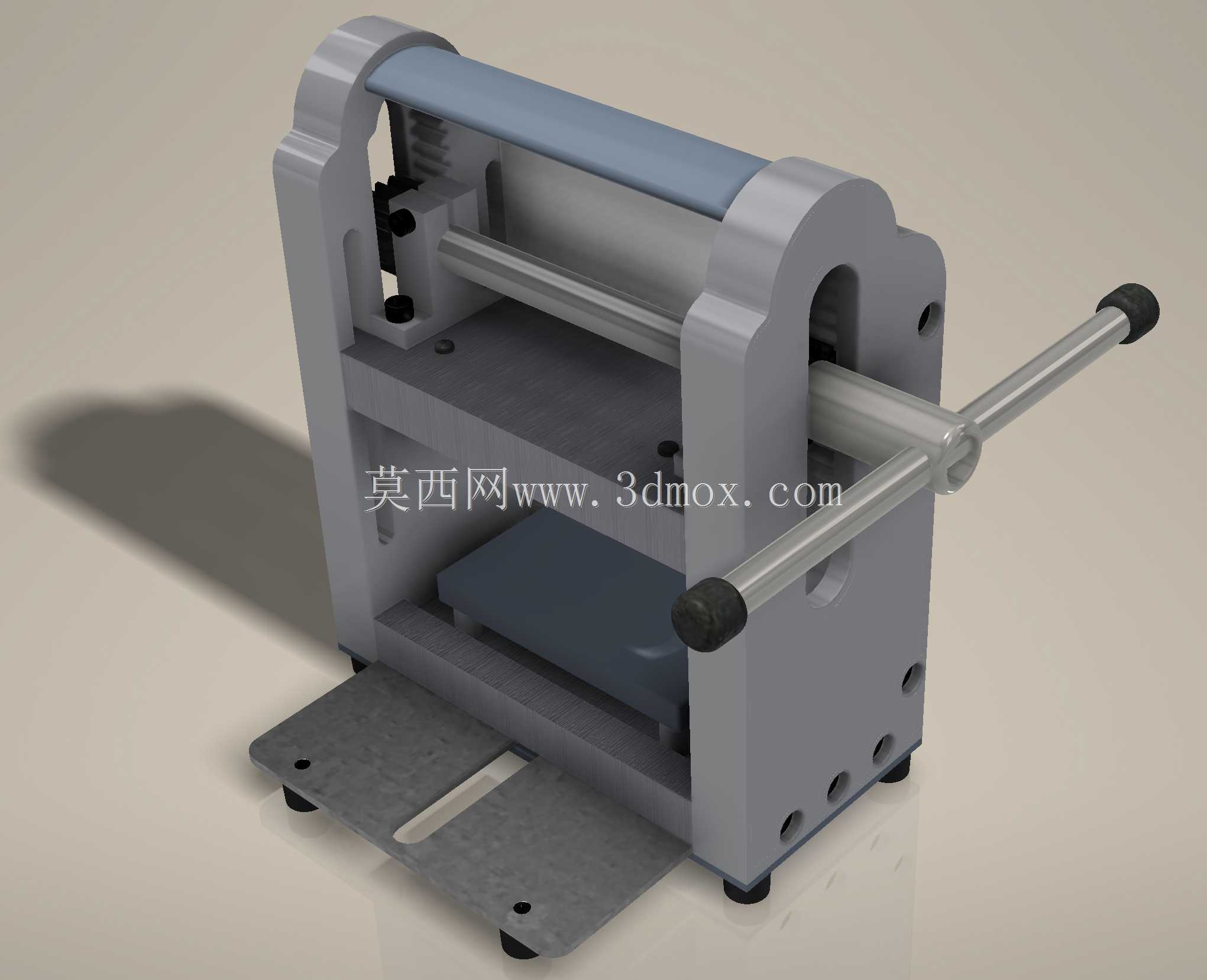

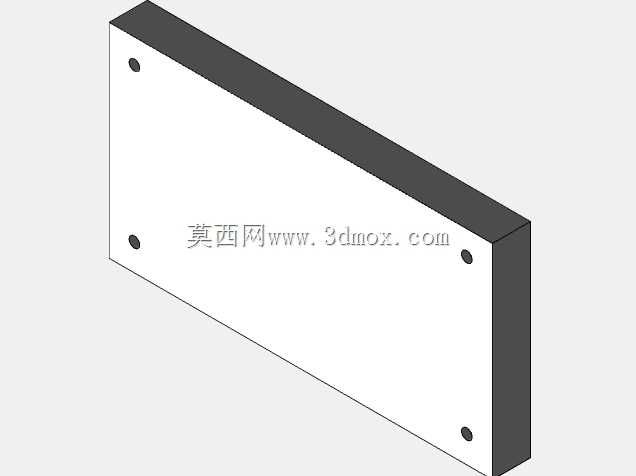

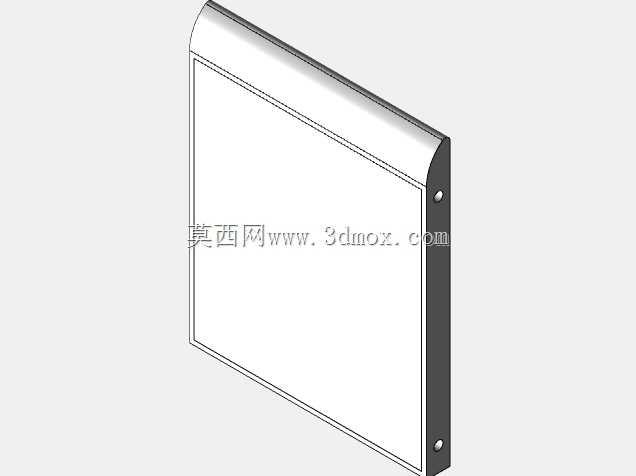

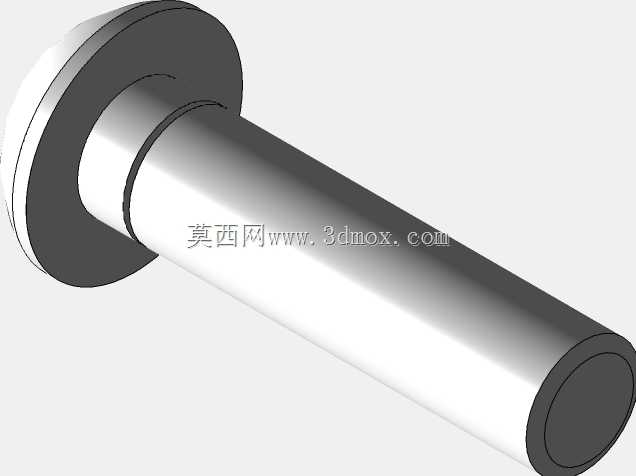

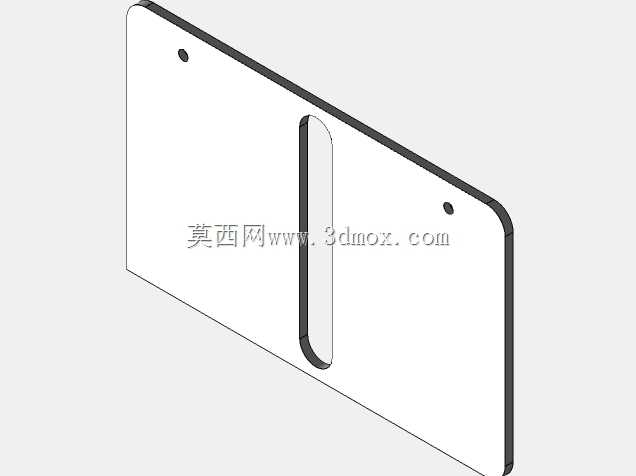

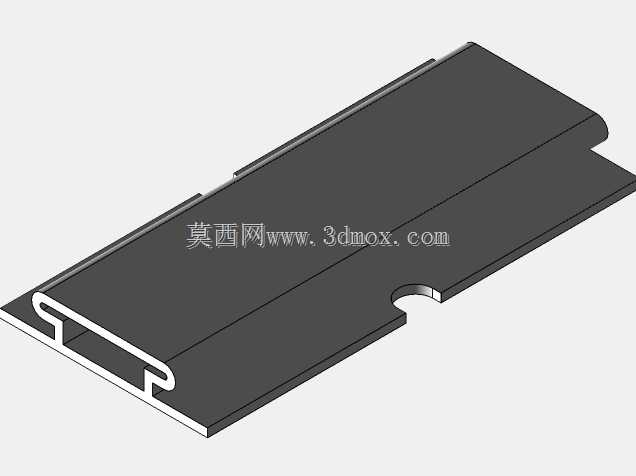

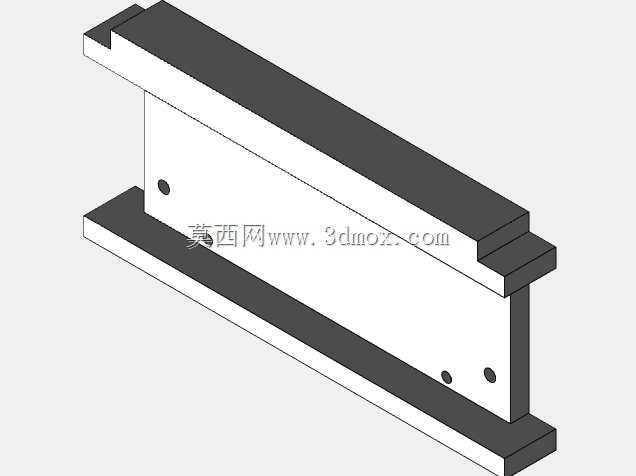

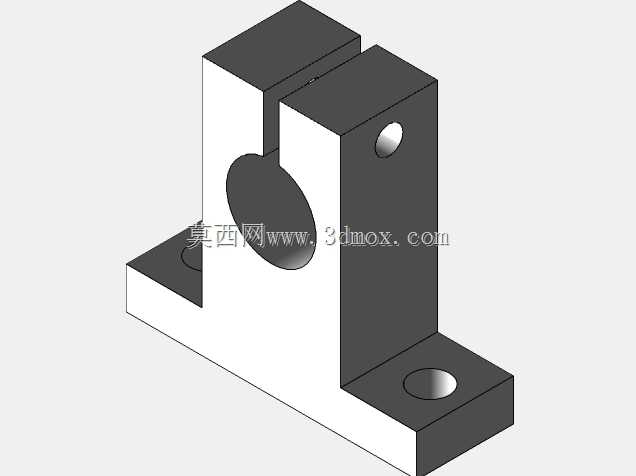

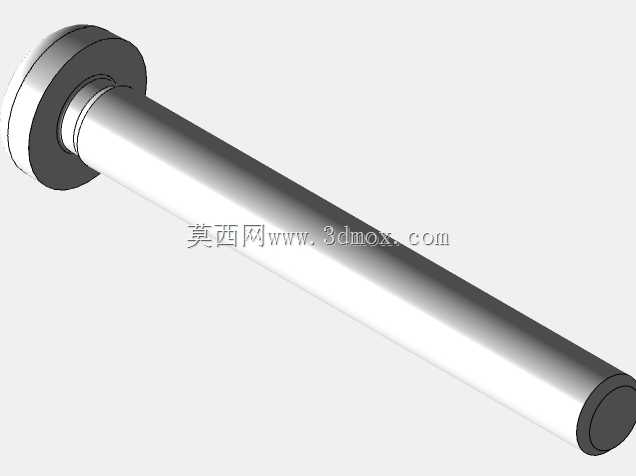

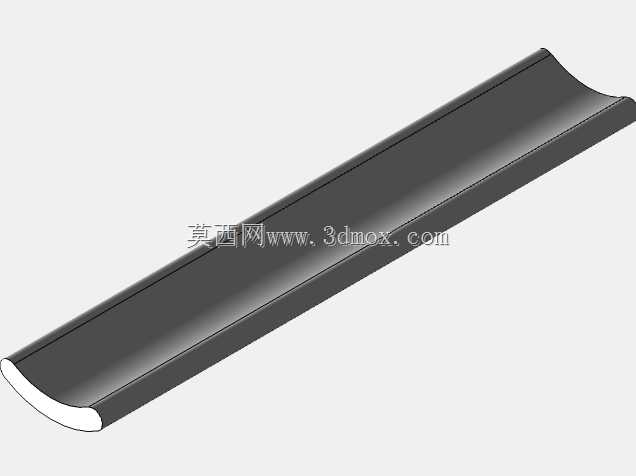

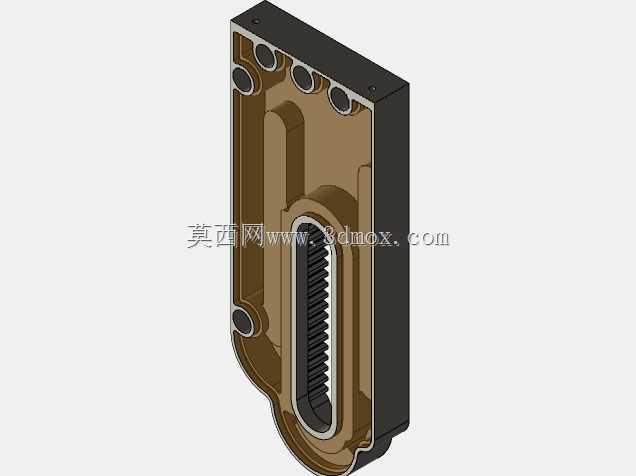

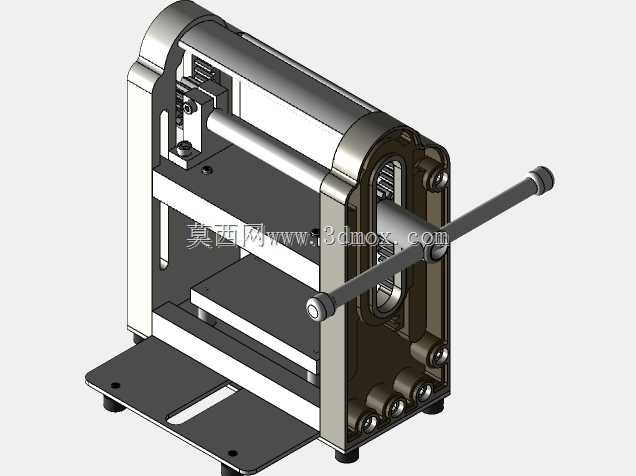

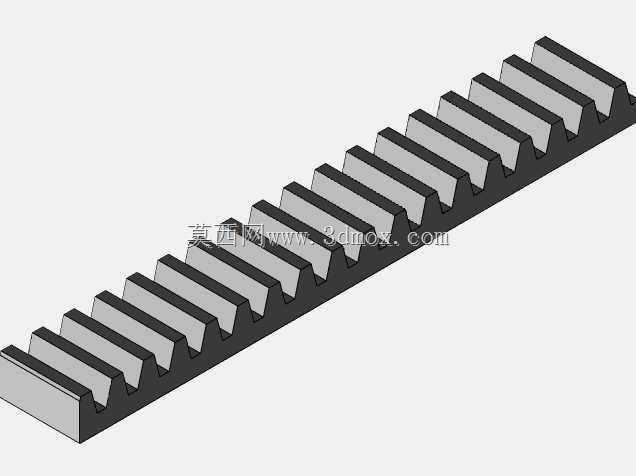

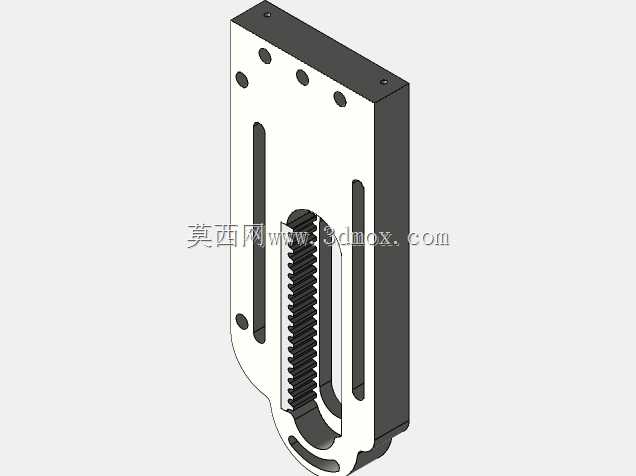

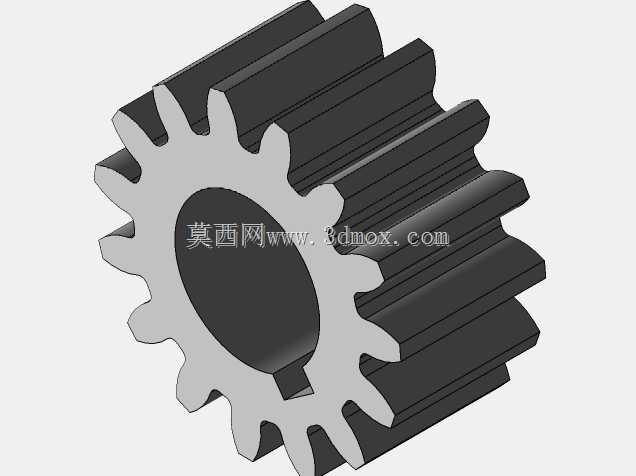

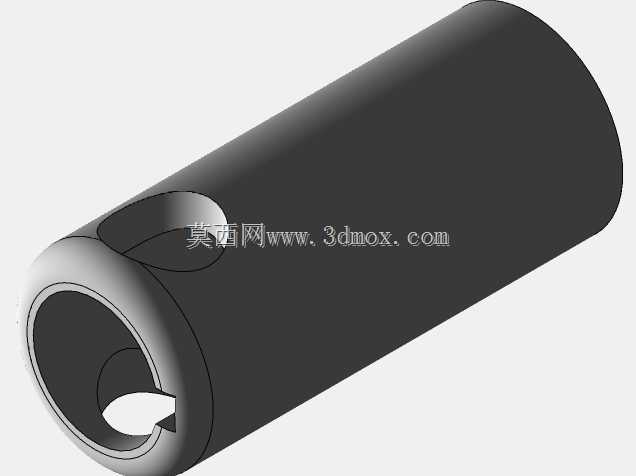

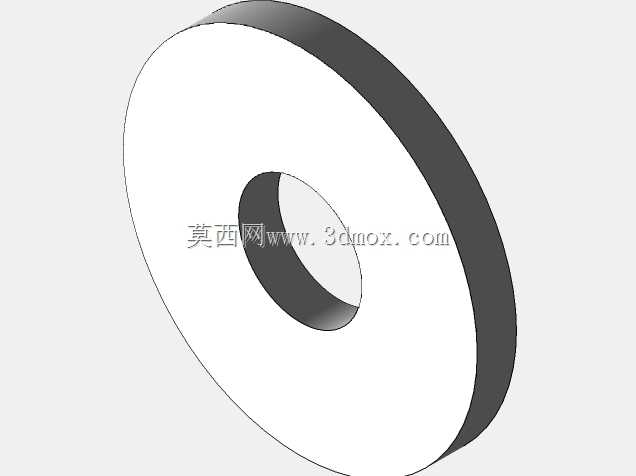

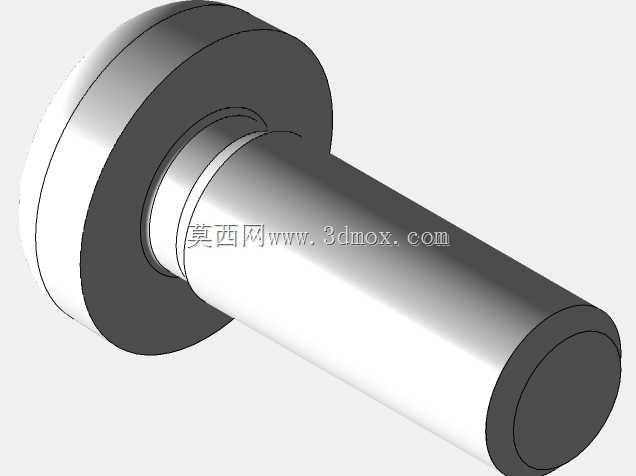

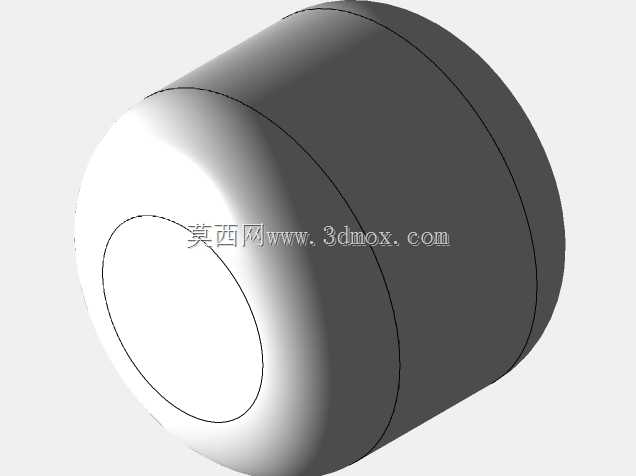

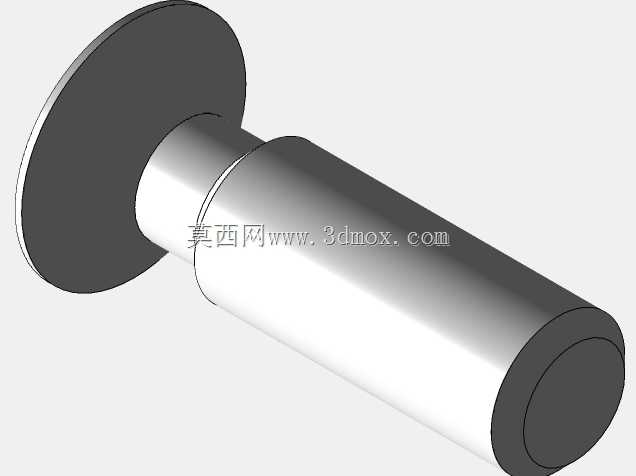

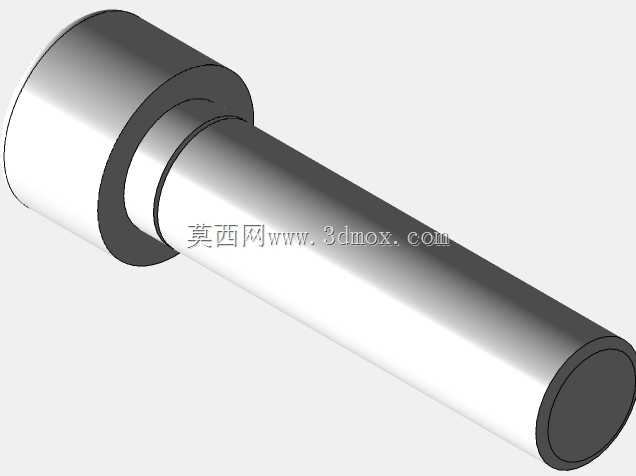

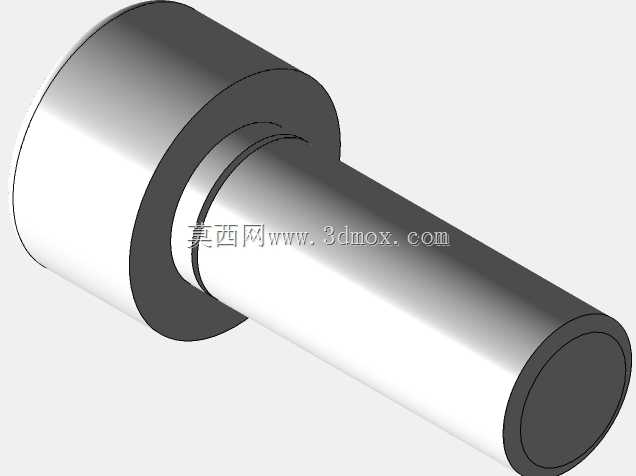

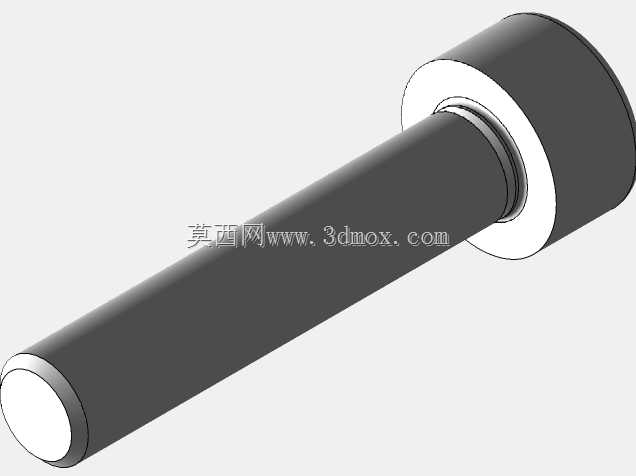

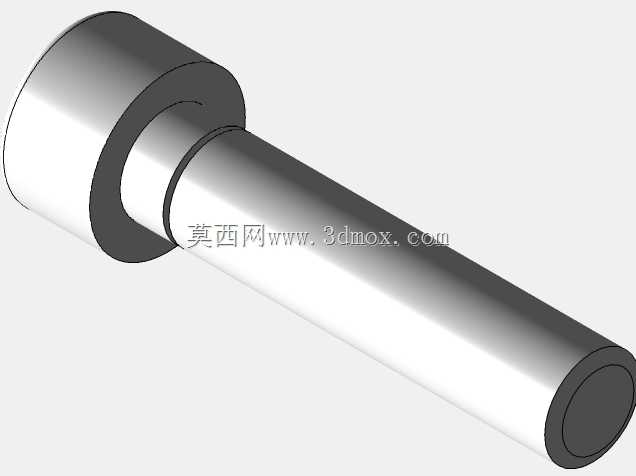

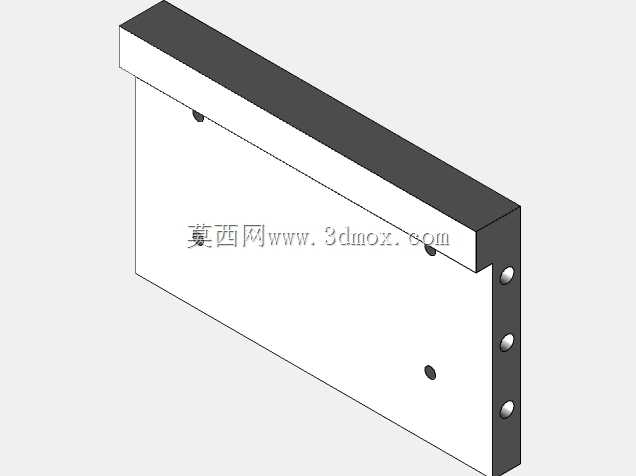

　　这款手动心轴热压设备，面向小批量试样加工、实验室小尺寸物料压合场景设计，整体采用开式C型机架结构，在保证操作视野开阔的同时，兼顾了小载荷下的机架刚性，适合小尺寸工件的常温压装、带温压制作业。从结构布局来看，设备核心施压单元采用心轴直驱的滑动压头设计，长操作力臂通过回转运动转化为压头的直线进给，操作人员无需额外动力源即可完成施压动作，力臂末端的防滑握套适配长时间手动操作的握持需求，避免操作过程中打滑脱手。机架两侧的立式导向面为压头提供全程运动约束，导向间隙可通过侧部的紧定螺钉进行微调，补偿长期使用产生的磨损量，保证压头下行过程中无偏摆，压合面平行度满足小尺寸工件的加工精度要求。底部的工作台采用带定位槽的平板结构，

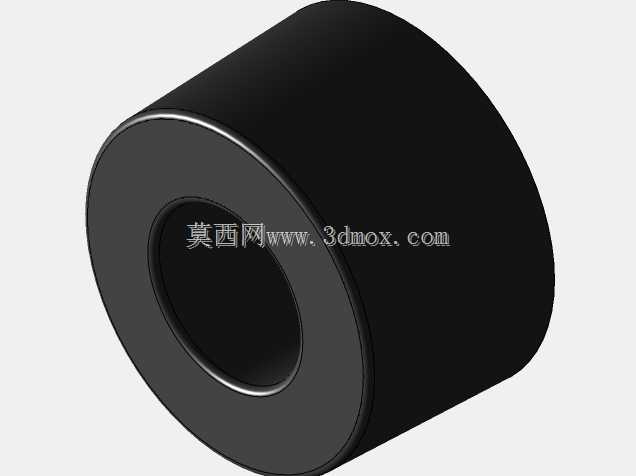

　　两道平行开槽可适配不同规格的工装夹具快速安装定位，工作台面与压头底面的平行度在装配阶段通过配磨调整垫实现精度控制，无需后续复杂校准即可直接使用。设备底部的四个可调减震脚垫，可适应不平整的安装台面，调整后保证整机放置水平，避免施压过程中设备移位。从功能适配角度，该设备可兼容草药粉碎压制、少量油脂浸出预热压、小尺寸五金件压装、薄材热压粘合等多种作业场景，压头与工作台区域可预留加热模块安装位，用户可根据实际工艺需求加装加热组件，实现带温压制作业。设计过程中针对滑动摩擦阻力较大的问题，在压头与导向面的接触位置预留了润滑脂加注通道，定期加注润滑脂即可降低滑动摩擦阻力，减少操作力的同时延长部件使用寿命。整机安装边界紧凑，无需固定安装在地面，

　　可直接放置在常规工作台面上使用，占用台面空间小，适合小型加工坊、实验室、个人DIY工坊等场地有限的场景使用。心轴传动结构没有复杂的液压、气动组件，日常维护仅需定期检查紧固件松紧、补充润滑即可，故障率极低，适合非专业设备维护人员的使用场景。压头的行程限位可通过机架侧部的可调限位块实现，根据不同工件的压合深度需求快速调整限位位置，避免过度进给损坏工件或设备本体。
