四螺栓安装式拖车牵引连接环结构

做拖挂设备结构设计快十二年，经手的牵引连接构件少说也有七八十套，这类lunette结构的牵引环，是重载拖挂场景里绕不开的核心受力件。很多刚入行的工程师做拖挂连接设计时，总喜欢优先选球头式牵引座，觉得结构紧凑、对接方便，但真到非铺装路面、重载长距离拖行的工况，球头连接的摆角限制、冲击载荷下的脱开风险就会暴露出来，反而这种带安装法兰的环形牵引件，可靠性要高出一个量级。

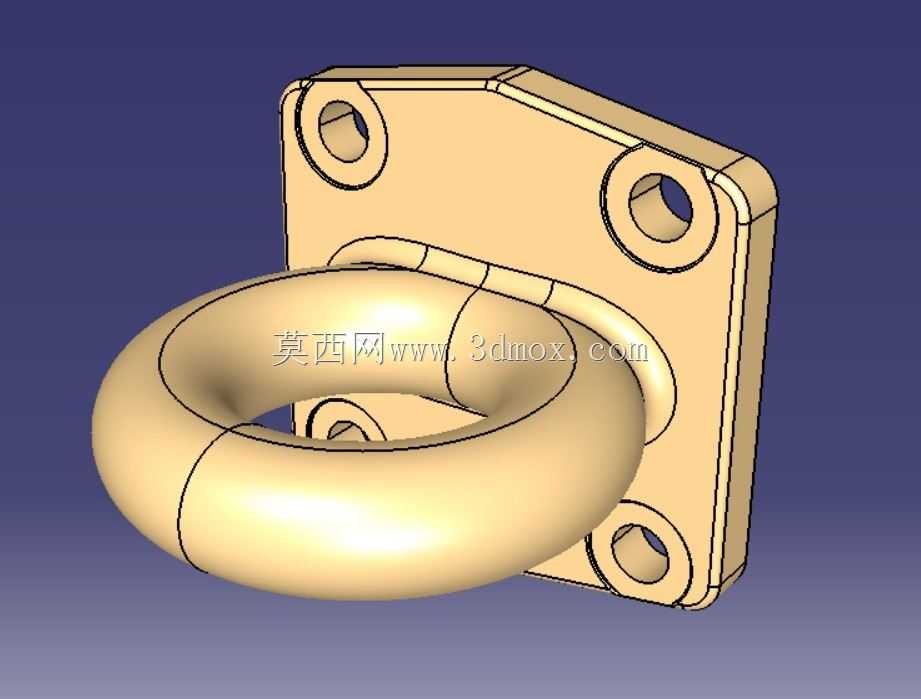

这套四螺栓安装的牵引环，最开始接触是给定制越野拖挂房车做配套，当时用户的需求是总拖挂重量要覆盖60000lbs到90000lbs的区间，而且要适配带铰接结构的牵引架——常规牵引环在铰接架上用，绕架体行走时很容易出现结构干涉，甚至会因为架体摆动剐蹭牵引环根部，时间长了容易出现应力集中的疲劳裂纹。做结构设计的时候，首先要敲定的就是安装法兰的边界：四个安装孔采用对称分布设计，孔位的中心距要匹配主流重型拖车的牵引架安装面尺寸，法兰板做了切角处理，不是常规的方形结构，一方面是减少安装时的边角干涉，另一方面能在不降低法兰整体刚度的前提下，适当减轻构件自重。法兰和环体的连接位置做了大圆弧过渡，没有留直角应力集中的区域，毕竟拖挂起步、制动时的冲击载荷，最先作用的就是这个连接根部，之前见过不少小厂做的牵引环，就是因为根部圆角留得太小，重载颠簸几次就出现了裂纹，安全隐患极大。

环体本身采用的是等截面圆环形结构，截面直径是按照最大静载荷的3倍安全系数核算的，要知道拖挂工况下的动载系数，在非铺装路面能达到2.5以上，要是只按静载荷选截面，遇到颠簸路面很容易出现塑性变形。环体内径的尺寸要适配铰接牵引架的连接销，留的间隙不能太大也不能太小：间隙太大，拖行时的撞击声会非常明显，而且冲击载荷会成倍增加；间隙太小，铰接架摆动时会出现卡滞，甚至在转向角度大的时候别弯连接销。四个安装孔的位置，每个孔周边都做了局部加厚的凸台，因为螺栓预紧的时候，法兰面如果厚度不够，很容易出现压溃变形，时间长了螺栓预紧力衰减，连接就会松动。之前做过一款三螺栓安装的牵引环，就是因为孔位分布不对称，重载斜向牵引的时候，其中一个螺栓的受力会比其他两个高出40%，后来改成四孔对称分布，每个螺栓的受力均匀性提升了很多，就算是侧向牵引的工况，单个螺栓的载荷也不会超出许用范围。

实际应用里，这类牵引环除了用在定制拖车上，还能适配重型农用机具拖挂、工业厂区平板拖车、小型工程设备转场拖挂这些场景。和焊接式的牵引环比，这种螺栓安装的结构更换起来非常方便，要是环体长期使用出现磨损，不需要切割焊接，直接拆四个螺栓就能更换，维护成本低很多。设计的时候还要考虑安装面的平面度要求，法兰和牵引架贴合的面不能有凸起或者焊接飞溅物，不然螺栓拧紧之后，法兰面会存在附加应力，长期受载容易变形。环体和法兰连接的位置，没有留突出的分型线或者加工毛刺，不然铰接架摆动的时候，会剐蹭架体的接触面，时间长了磨出深沟，反而会影响铰接的顺畅度。

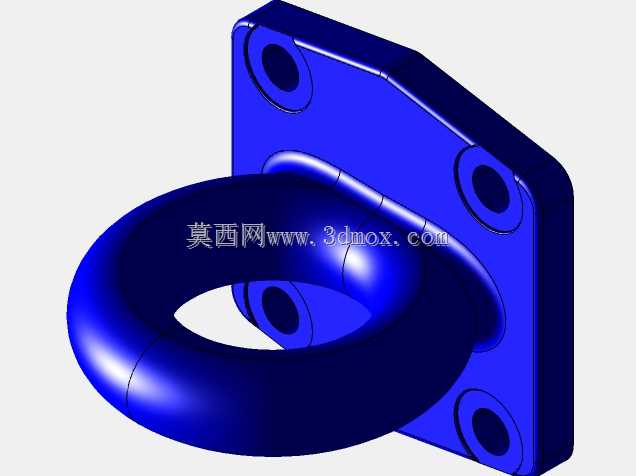

很多人觉得牵引环就是个铁环，没什么设计难度，真到实际工况里，要考虑的细节非常多：比如环体的中心高度，要和牵引架的连接销中心高度匹配，误差不能超过3mm，不然拖挂的时候车架会出现俯仰，不仅轮胎磨损异常，制动的时候还容易出现甩尾；安装螺栓的强度等级必须选8.8级以上的，还要配防松垫圈，毕竟长期颠簸工况下，普通螺栓很容易松脱；法兰面的厚度要足够，不然螺栓预紧的时候法兰会翘曲，导致四个螺栓的受力不均。这套结构在做三维建模的时候，特意把所有过渡圆角、安装凸台、孔位倒角都做了全参数化设计，要是需要适配不同吨位的拖挂需求，只需要调整环体截面直径、法兰厚度、孔位中心距这几个参数，就能快速衍生出不同载荷等级的型号，不用重新从零开始建模，能节省不少结构设计的时间。之前给矿区的平板拖车做过同类型的牵引环，用了快五年，除了环体内壁因为和连接销长期摩擦有正常磨损，法兰和连接根部都没有出现裂纹或者变形，可靠性比之前用的焊接式牵引环好很多，尤其是在矿区那种颠簸、多尘的恶劣工况下，这种螺栓安装的结构不需要做太多维护，只要定期检查螺栓预紧力就行，非常适合重载、高使用频率的拖挂场景。
