台式机CPU散热轴流风扇结构设计

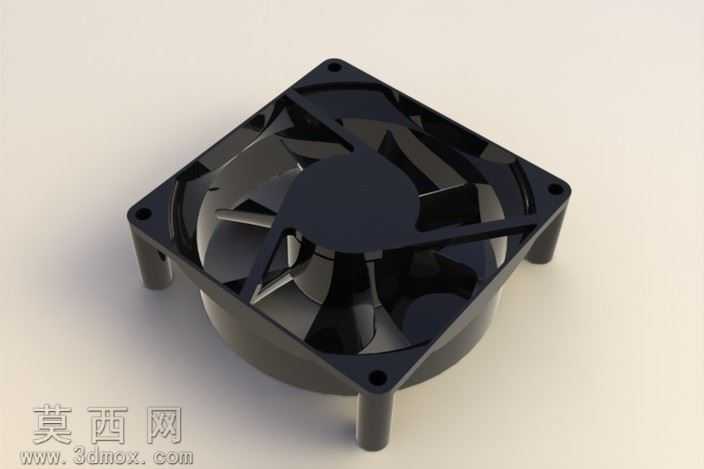

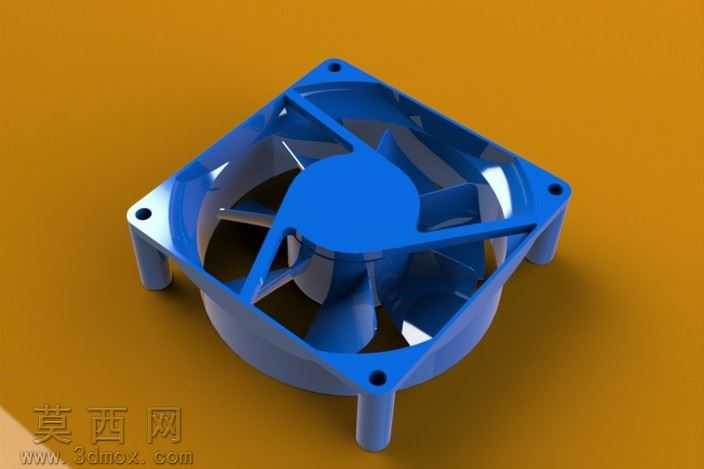

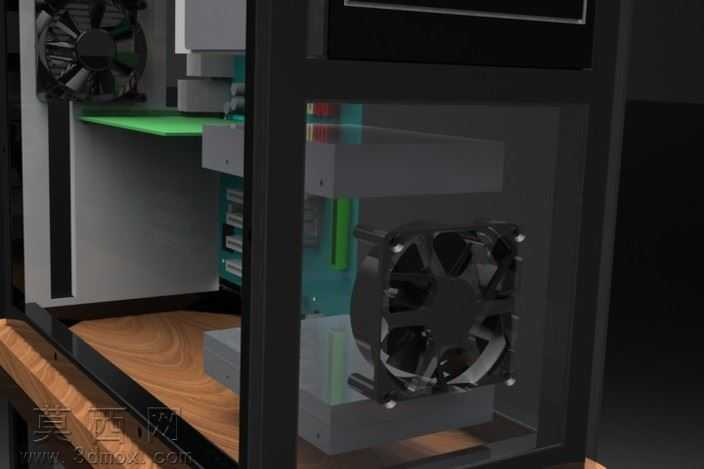

本作品为台式计算机CPU风冷散热用轴流风扇的三维结构设计，建模过程中采用自顶向下的设计思路，首先确定风扇的整体外框尺寸为标准80mm方形安装规格，匹配主流台式机CPU散热器的通用安装孔位，四个角预留的安装柱高度经过精准测算，既保证风扇与散热鳍片之间留有合理的进风间隙，又避免整体安装高度超出机箱CPU散热区域的限高要求。外框部分采用薄壁壳体建模思路，对边角处做了圆弧过渡处理，既减少注塑生产时的应力集中问题，也能降低气流通过边框时的风阻损耗。扇叶部分是整个模型的设计核心，七片后掠式扇叶采用翼型截面设计，每片扇叶的安装角从叶根到叶梢做渐变处理，叶根处安装角更大以保证足够的送风压力，叶梢处安装角平缓以降低运转时的气流噪音，扇叶与中心轮毂的连接位置做了加厚过渡处理，模拟真实产品的结构强度设计，避免长期高速运转出现扇叶断裂的问题。中心轮毂部分设计为内凹结构，预留出无刷电机的安装腔体，腔体内部做了定位筋位的细节建模，匹配标准直流无刷电机的安装尺寸，轮毂外表面做了光滑曲面处理，减少旋转时的空气阻力。材质渲染阶段，整体采用哑光黑色ABS工程塑料材质，对扇叶表面做了轻微的半哑光质感调整，模拟真实塑料风扇的表面质感，外框的安装柱部分做了细微的磨砂纹理处理，还原注塑件的真实表面效果，渲染时采用柔和的侧上方打光，清晰展现扇叶的曲面弧度和整体结构的层次感。模型完整还原了轴流风扇的所有装配细节，包括外框的走线槽、安装孔的倒角、扇叶与外框之间的均匀间隙，所有配合间隙都按照真实产品的装配公差进行设定，既保证结构的合理性，也能直观展现产品的实际装配状态，可用于电脑散热结构教学、风冷散热方案演示、相关配件的结构参考使用。
