V8发动机直径84毫米活塞三维设计

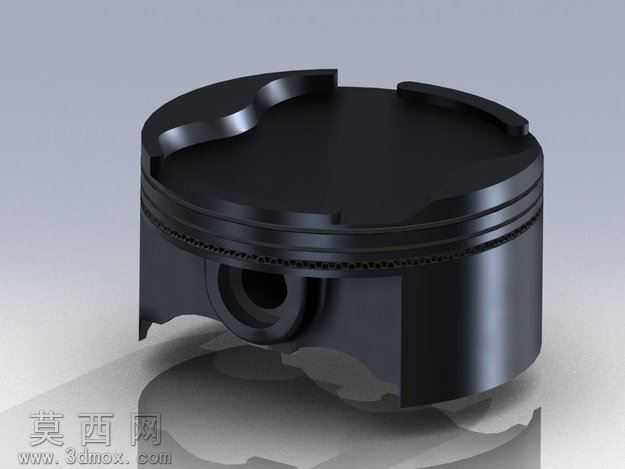

本作品为适配V8发动机的活塞三维建模设计，活塞直径设定为84毫米，建模过程依托三维参数化设计软件完成，整体建模逻辑围绕活塞的实际工作工况与功能需求展开，从基础特征搭建到细节结构完善均遵循内燃机活塞的设计规范。建模初始阶段先以旋转凸台特征构建活塞的主体圆柱基体，精准控制活塞裙部的高度与外径尺寸，匹配84毫米的直径参数，保证活塞在气缸内的基础配合精度。随后针对活塞顶部的燃烧室凹坑与避让结构进行特征切除，顶部的异形凹面造型完全匹配V8发动机的燃烧室设计需求，兼顾压缩比控制与气门避让功能，避免活塞运动到上止点时与进排气门发生运动干涉。活塞环槽区域采用多道等距切除特征构建，精准控制每道环槽的宽度、深度与槽岸高度，可适配气环与油环的安装尺寸，环槽边缘做微小倒角处理，既可以消除加工锐边，也能避免活塞环安装时出现卡滞问题。活塞销座部分采用对称凸台加厚结构，在销孔位置做同轴心切除特征，同时对销座与活塞裙部的衔接位置做平滑过渡处理，优化应力分布，避免活塞工作过程中销座位置出现应力集中导致的结构失效。裙部下端的缺口特征采用异形切除完成，用于避让曲轴连杆机构的运动轨迹，保证连杆在活塞往复运动过程中拥有足够的摆动空间。材质与渲染阶段，为模型赋予了高硬度铝合金材质，调整材质的金属度、粗糙度参数，还原活塞表面经机加工后的细腻金属质感，顶部区域适当提升粗糙度数值，模拟活塞工作过程中高温燃气接触形成的表面质感，裙部区域则设置稍低的粗糙度，体现机加工后的光滑配合面效果。场景搭建采用简洁的灰色渐变背景，搭配柔和的三点布光方案，主光从侧上方照射突出活塞的轮廓结构与顶部造型，辅光弱化阴影区域的死黑问题，补光勾勒活塞侧面的环槽与销孔细节，最终渲染效果清晰呈现活塞的所有结构特征，直观展示各部分的设计细节与尺寸比例，整个模型结构完整，特征参数可编辑，可用于发动机结构教学、装配模拟以及相关零部件的设计参考。
