便携折叠式旅行牙刷结构设计方案

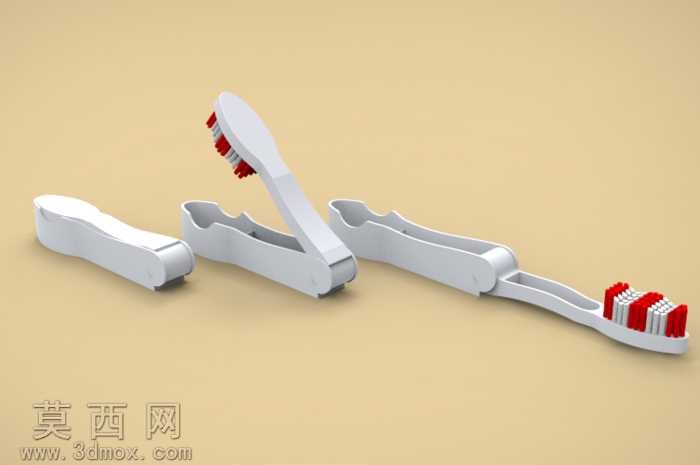

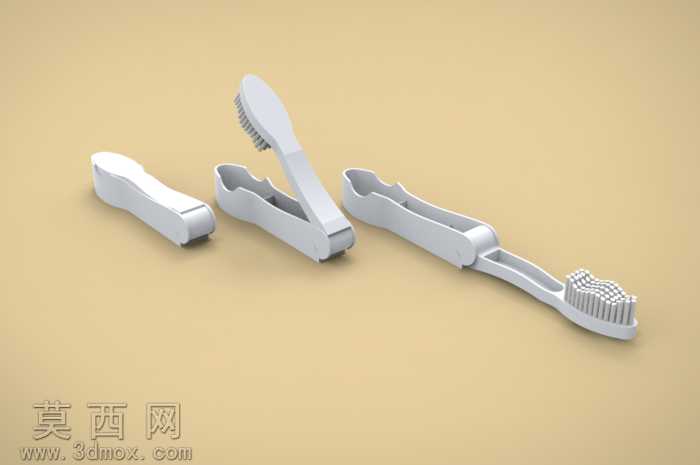

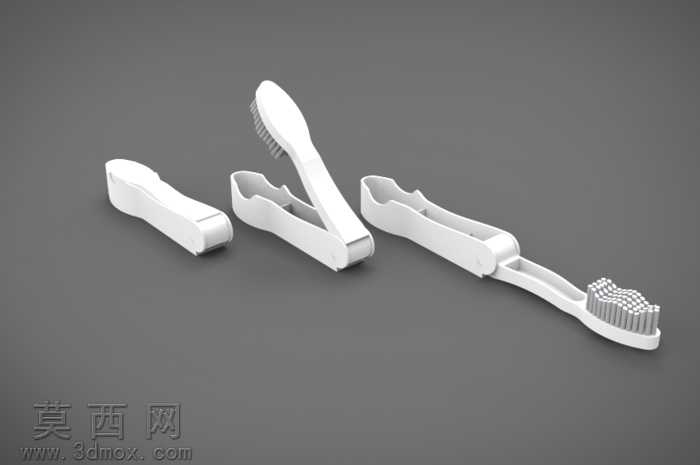

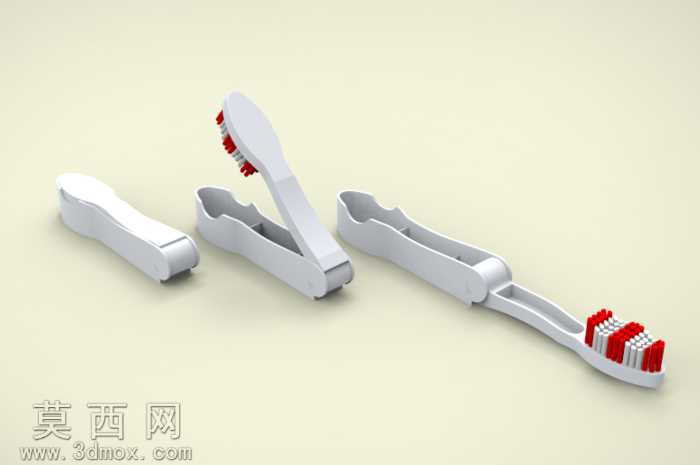

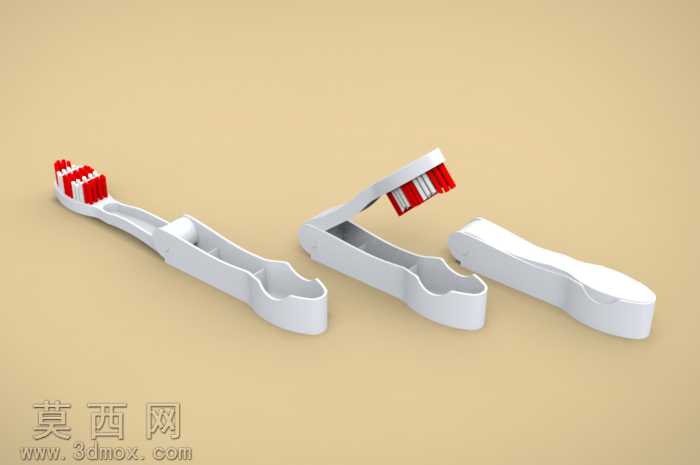

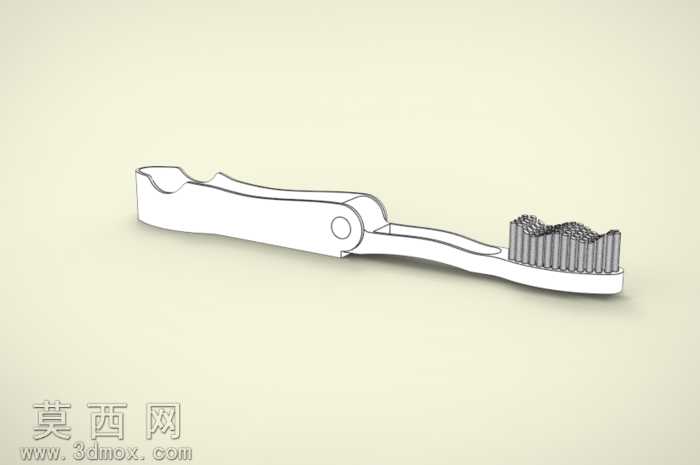

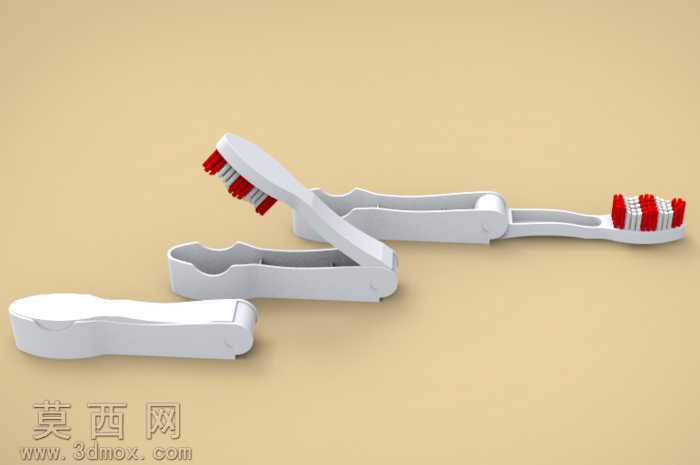

本作品为便携折叠式旅行牙刷的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先梳理折叠牙刷的核心功能逻辑：将刷柄设计为可翻折收纳的分体铰接结构，在非使用状态下可将带刷毛的刷头完全收纳进刷柄的中空腔体内部，既能够保护刷毛不受外界污染，又能大幅缩短产品整体长度，适配旅行便携收纳的使用场景。建模过程中首先绘制刷柄的基础轮廓草图，通过拉伸、抽壳命令构建出刷柄的中空主体结构，精准预留出铰接轴的安装位与刷头收纳的腔体空间，对铰接位置做圆角过渡处理，避免折叠过程中出现结构干涉，同时保证翻折操作的顺滑度。刷头部分单独建模，先构建刷头的弧形贴合基座，再通过阵列命令排布刷毛安装位，模拟真实牙刷的刷毛高低错落布局，还原刷头贴合人体工学的弧度设计，让刷毛能够更好贴合牙齿表面。材质与渲染阶段，刷柄主体采用哑光白色食品级塑料材质，调整材质参数模拟PP塑料细腻的磨砂质感，避免高反光带来的廉价感；刷毛部分采用红白双色材质区分，红色部分为重点清洁区域的软胶刷毛，白色部分为常规清洁刷毛，通过调整材质的粗糙度与透明度，还原尼龙刷毛的半哑光质感；铰接轴部分采用略深的灰色硬质塑料材质，区分结构部件的同时，强化结构的视觉层次感。渲染时采用柔和的漫反射打光方案，搭配浅米色纯色背景，多角度展示产品完全收纳、半展开、完全展开三种使用状态，清晰呈现折叠结构的运动逻辑与收纳效果。设计思路上围绕旅行出行的便携需求做优化，摒弃传统牙刷长直柄的固定结构，通过铰接折叠的结构设计，让产品收纳后长度仅为展开状态的二分之一，可轻松放入小型洗漱包甚至衣物口袋，同时闭合后的刷柄可完全包裹刷头，无需额外配备牙刷保护套，减少出行携带的零散配件，整体结构无多余复杂零件，兼顾结构可靠性与生产落地的可行性，铰接位置的阻尼设计经过反复参数调整，保证展开使用时刷柄不会随意弯折，收纳时又能轻松翻折闭合，兼顾使用稳定性与操作便捷性。
