M10规格可编辑翼形蝶形螺母三维设计

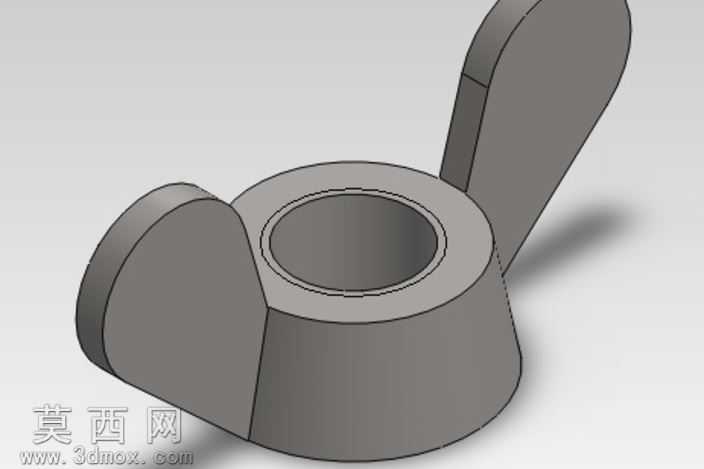

本次设计的翼形螺母采用SolidWorks三维建模软件完成全参数化构建，整体建模流程遵循机械紧固件的通用设计逻辑，首先以中心螺纹孔为基准建立核心基准面，先绘制螺母主体的回转截面轮廓，通过旋转凸台命令生成带锥度的螺母基体，基体部分采用上窄下宽的锥台结构，既保证了螺纹啮合段的结构强度，也能在拧紧时与被连接件表面形成更稳定的贴合面。两侧翼翅结构是该零件的核心设计特征，建模时先在基体对称基准面上绘制翼翅的闭合轮廓，通过拉伸凸台生成翼翅的基础实体，再对翼翅的所有棱边做等半径圆角过渡处理，避免尖锐边角在手动拧动时划伤操作人员，同时优化了翼翅与基体衔接位置的应力分布，减少长期受力后的结构断裂风险。模型的中心螺纹孔采用装饰螺纹线结合真实螺旋扫描切除的方式构建，当前默认配置为M10标准公制粗牙螺纹，所有尺寸均关联全局参数方程，使用者可直接修改螺纹公称直径、螺距、翼翅长度、基体高度等核心参数，快速生成不同规格的翼形螺母模型，无需重新绘制草图。材质渲染阶段采用哑光磨砂金属材质，模拟常用的镀锌碳钢五金件表面质感，通过环境光遮蔽效果突出零件的结构轮廓，清晰展现翼翅与基体的衔接过渡、螺纹孔的深度、锥台的倾斜角度等细节。该翼形螺母的设计定位为无需工具即可手动拧紧拆卸的紧固件，两侧翼翅的尺寸经过人体工程学优化，握持拧动时受力均匀，适合需要频繁拆装、扭矩要求不高的装配场景，比如设备调试阶段的临时固定、需要频繁调整位置的机构锁紧等场景，模型的所有结构尺寸均符合通用紧固件的行业规范，可直接导出工程图用于生产加工，也可导入装配体中完成整机的干涉检查与装配模拟。
