两级平行轴齿轮变速箱壳体结构设计

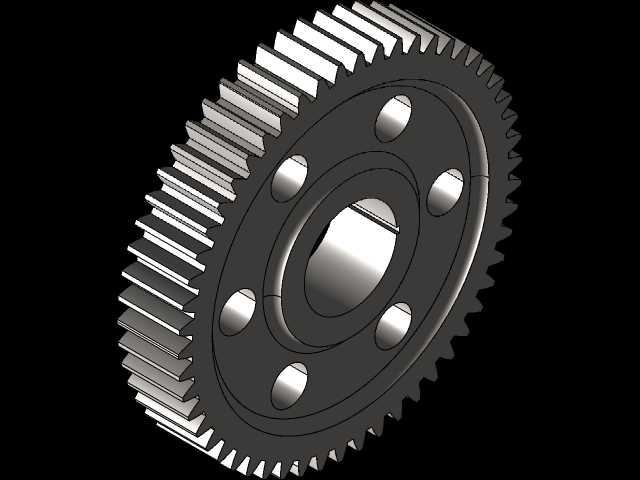

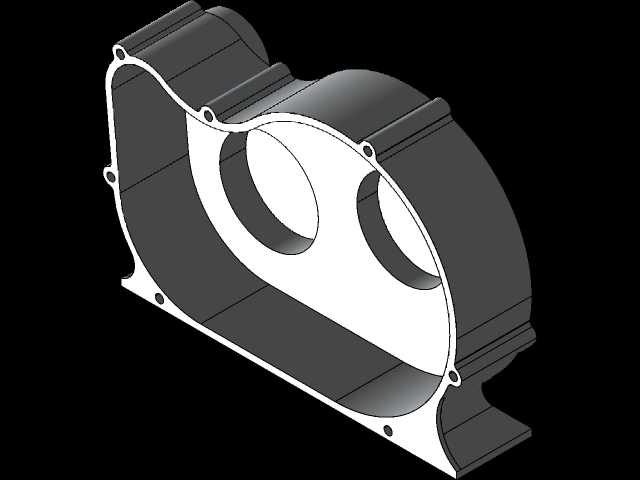

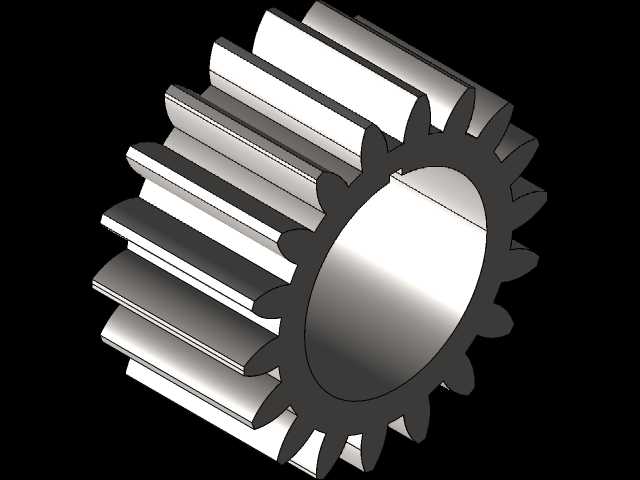

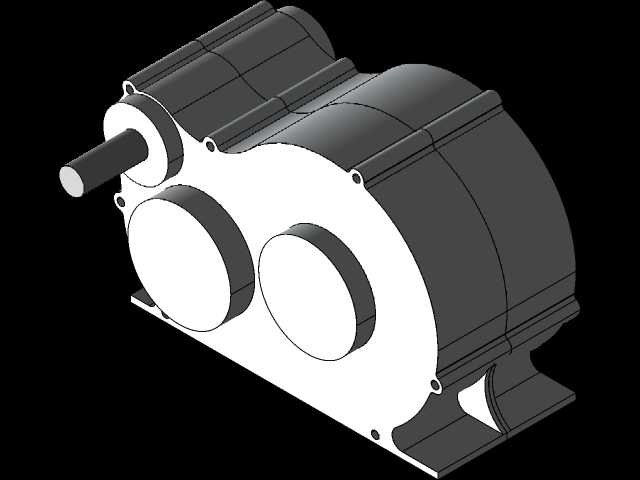

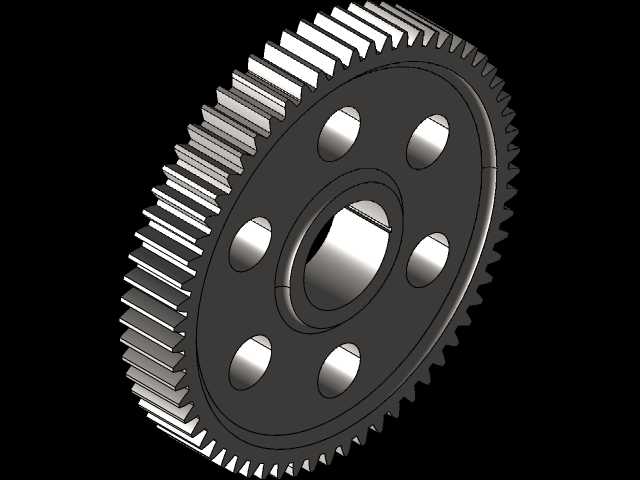

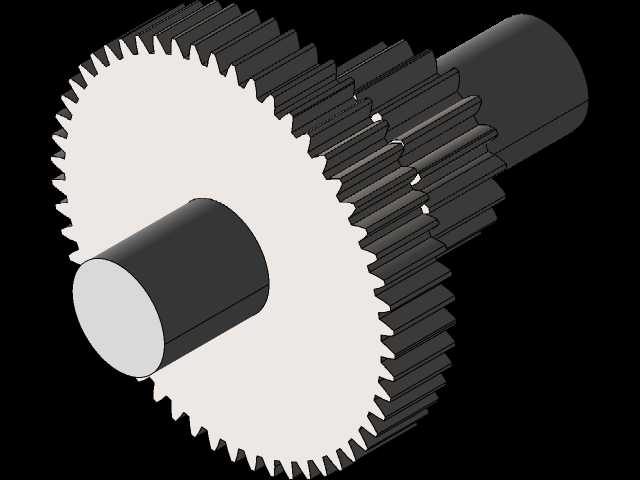

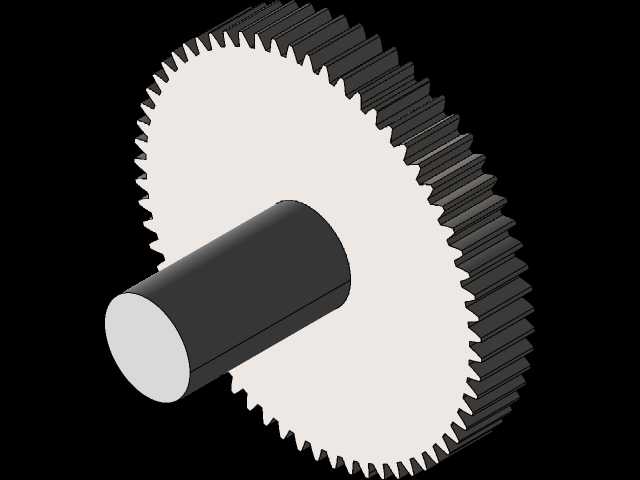

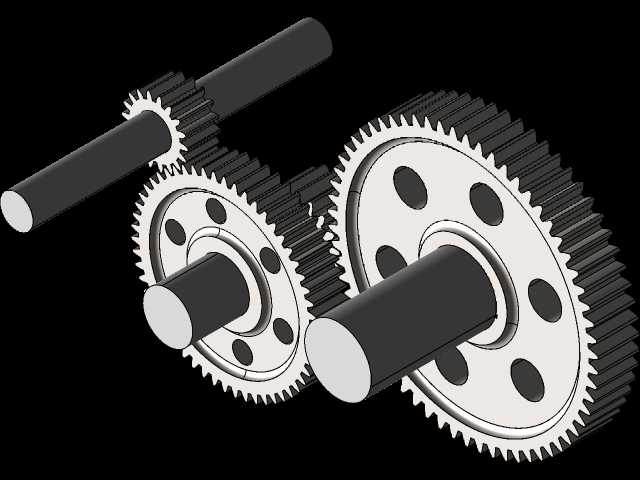

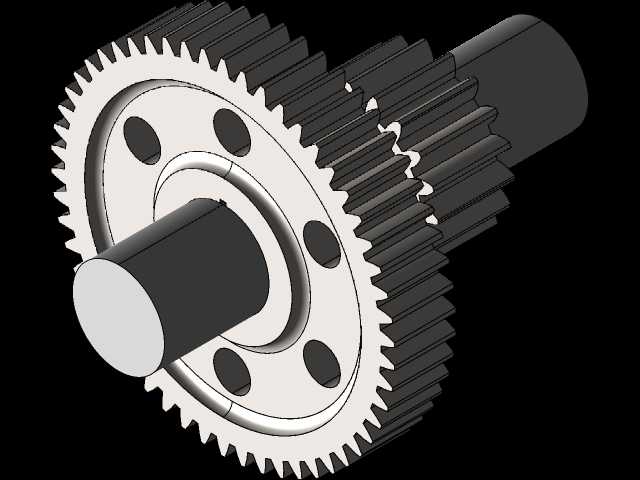

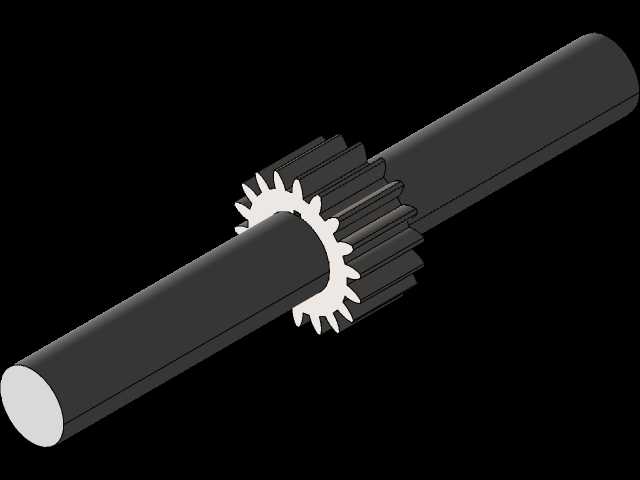

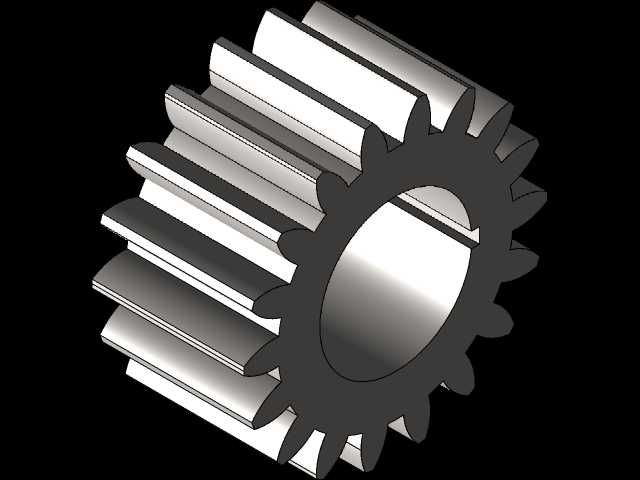

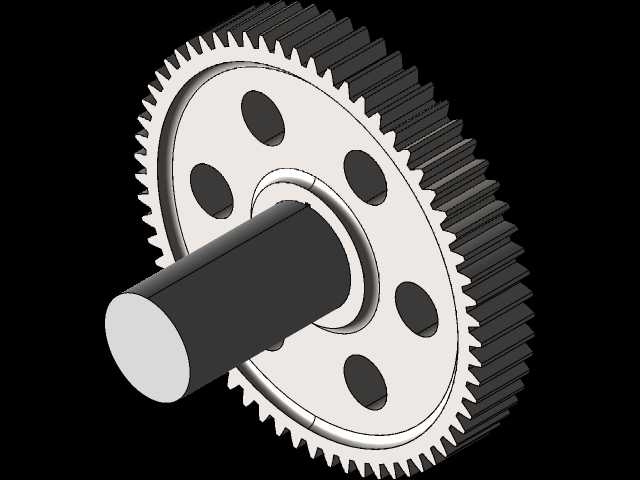

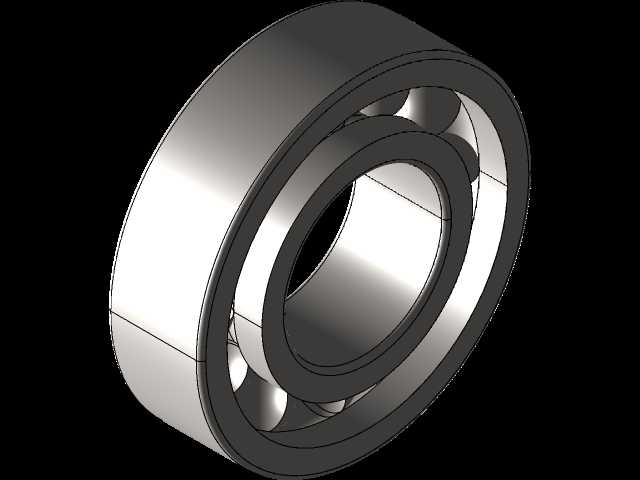

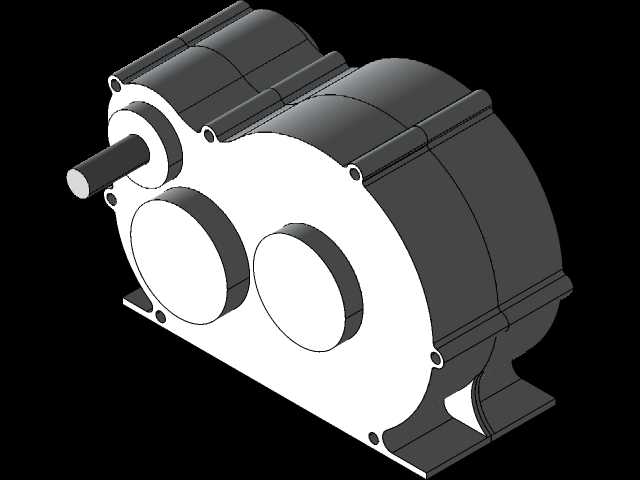

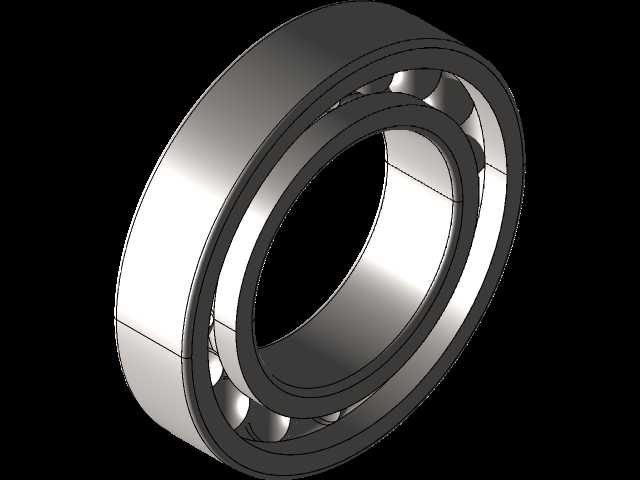

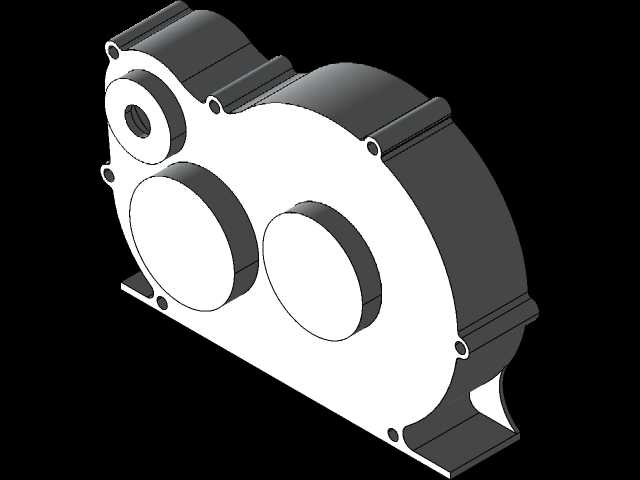

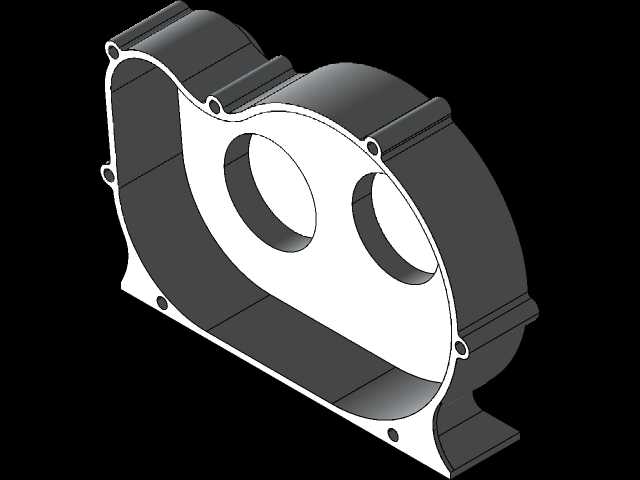

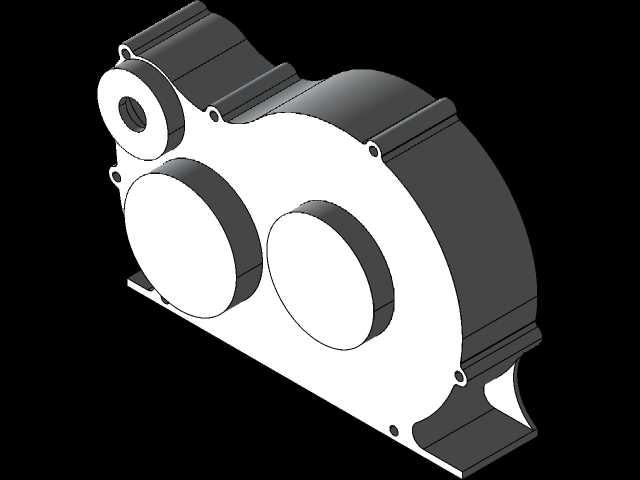

这款平行轴布置的齿轮传动箱体，主要适配中小功率的工业传动场景，常见于轻工输送线、小型物料提升设备、农用作业机具的动力传递环节，承担输入转速匹配、扭矩放大的核心作用，能将原动机输出的高转速低扭矩动力，按照固定传动比转换为作业端需要的低转速高扭矩输出，同时为内部啮合的齿轮副、支撑轴承、润滑介质提供封闭的容纳空间，隔绝外部粉尘、水汽、碎屑对传动副的侵蚀，维持传动系统长期运行的稳定性。从结构设计逻辑来看，箱体采用剖分式对合结构，结合面沿着齿轮副的轴线平面拆分，加工时可以先完成对合面的精铣，再配做定位销孔保证合箱精度，后续装配、检修时不需要完全拆解外接的动力端和负载端管线，只需要拆开上半部分箱盖就能完成齿轮间隙调整、轴承更换、润滑脂更换等维护操作，大幅降低现场运维的工作量。箱体的输入轴端伸出位置设计了轴封安装台阶，能适配标准骨架油封，避免箱体内的润滑脂顺着轴颈缝隙泄漏，同时阻挡外部的杂物进入箱体内部；两个平行的输出端安装位预留了轴承室的加工余量，建模时已经考虑了深沟球轴承的配合公差，轴承室的同轴度、端面跳动公差都按照常规传动件的精度要求预留了工艺基准，实际加工时可以直接以箱体底部的安装脚为定位基准一次装夹完成轴承孔的镗削，减少装夹带来的形位误差。箱体底部的安装脚做了加厚处理，设置了四个贯通的安装螺栓孔，孔位周边设计了加强筋连接到箱体主壁面，避免螺栓锁紧时造成箱体局部变形，同时安装脚的底面做了凸台设计，实际安装时只需要加工凸台对应的设备安装面就能保证贴合精度，不需要对整个箱体底面进行精加工，能有效降低加工成本。箱体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，既避免了装配、搬运过程中的磕碰划伤，也能减少箱体铸造时的应力集中问题，适合采用砂型铸造或者压铸工艺批量生产，壁厚按照均匀等厚的原则设计，相邻壁面的过渡圆角半径取壁厚的1/3到1/2，避免铸造时出现缩孔、冷隔等缺陷。箱体上的轴承孔外侧都设计了轴承端盖的安装螺纹孔，孔位均匀分布在轴承孔的周边，端盖安装后可以调整轴承的轴向游隙，同时密封轴承室的外侧，部分端盖位置可以预留透气塞的安装孔，避免箱体内温度升高时内部压力过大造成油封泄漏。在传动参数匹配上，这款箱体的中心距按照两级减速的常规配比设计，高速级和低速级的齿轮中心距差值符合传动比分配的工程经验，能保证两级齿轮的齿面接触强度、齿根弯曲强度大致均衡，避免某一级齿轮过早失效；输入轴的伸出长度、轴径尺寸适配常规的Y系列小型电机输出轴，可以直接通过联轴器连接，也可以加装皮带轮做一级前置减速，适配不同的动力输入需求。建模过程中已经考虑了装配干涉问题，箱体内腔的轮廓和齿轮最大外圆之间预留了足够的间隙，既可以储存一定量的润滑脂，也能避免齿轮转动时蹭到箱体内壁，同时间隙的大小也控制在合理范围，避免箱体整体尺寸过大造成材料浪费。箱体外部的加强筋沿着轴承孔的受力方向布置，能有效提升箱体的整体刚性，减少齿轮啮合时的箱体变形，降低传动过程中的振动和噪音，提升整套传动机构的运行平稳性。
