光固化3D打印机树脂槽金属框架结构

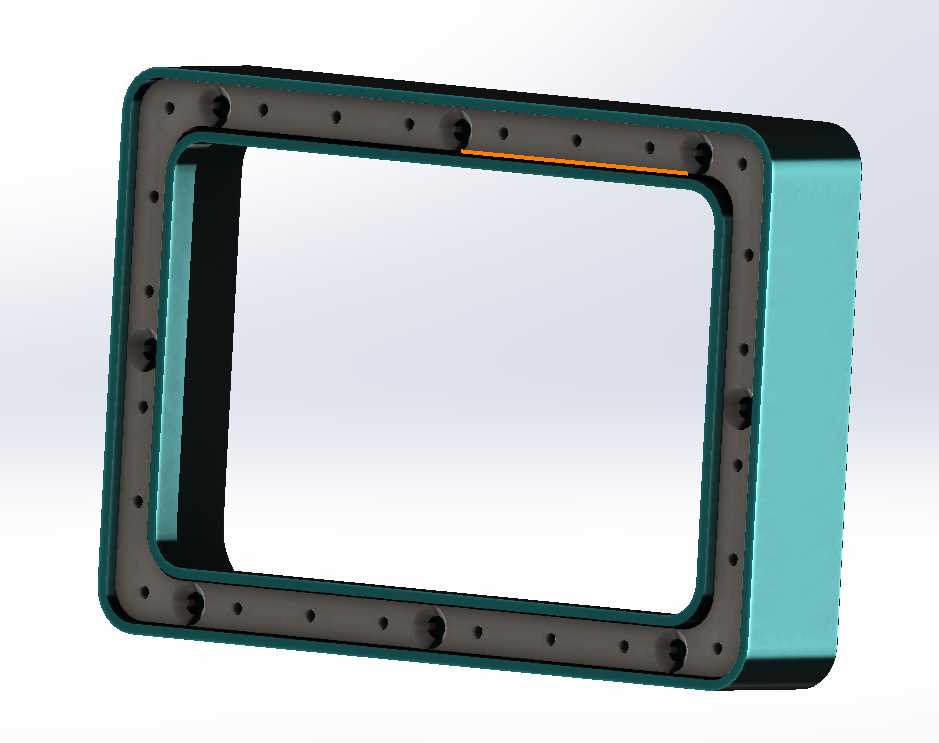

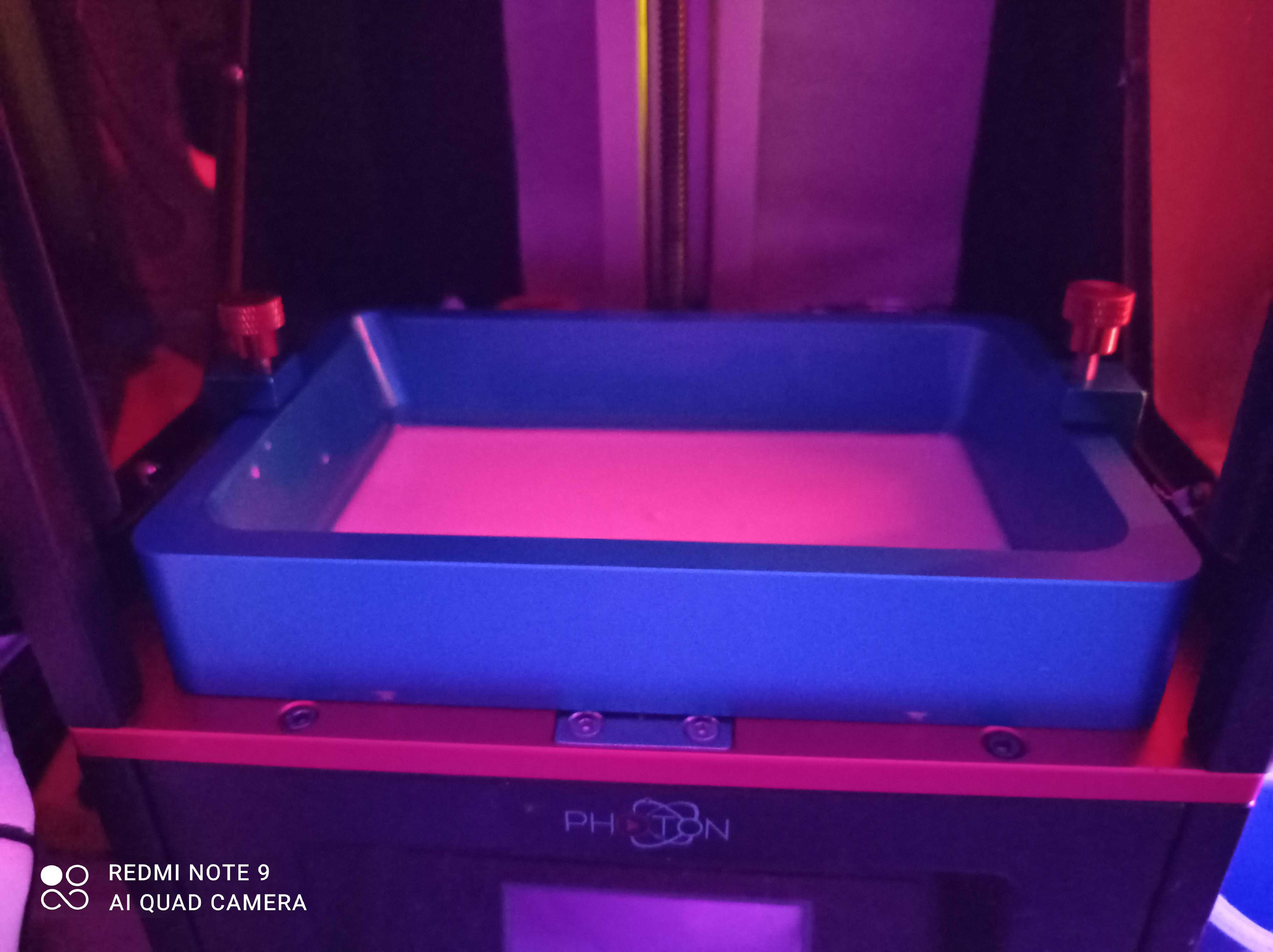

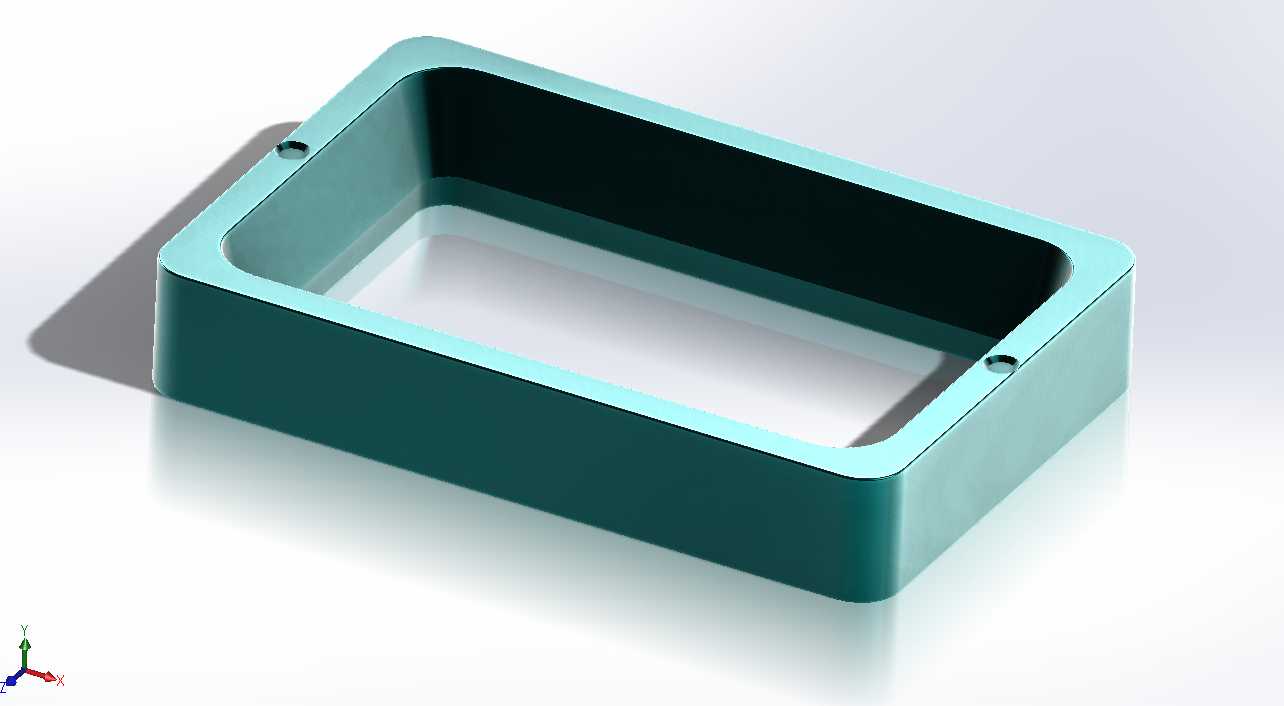

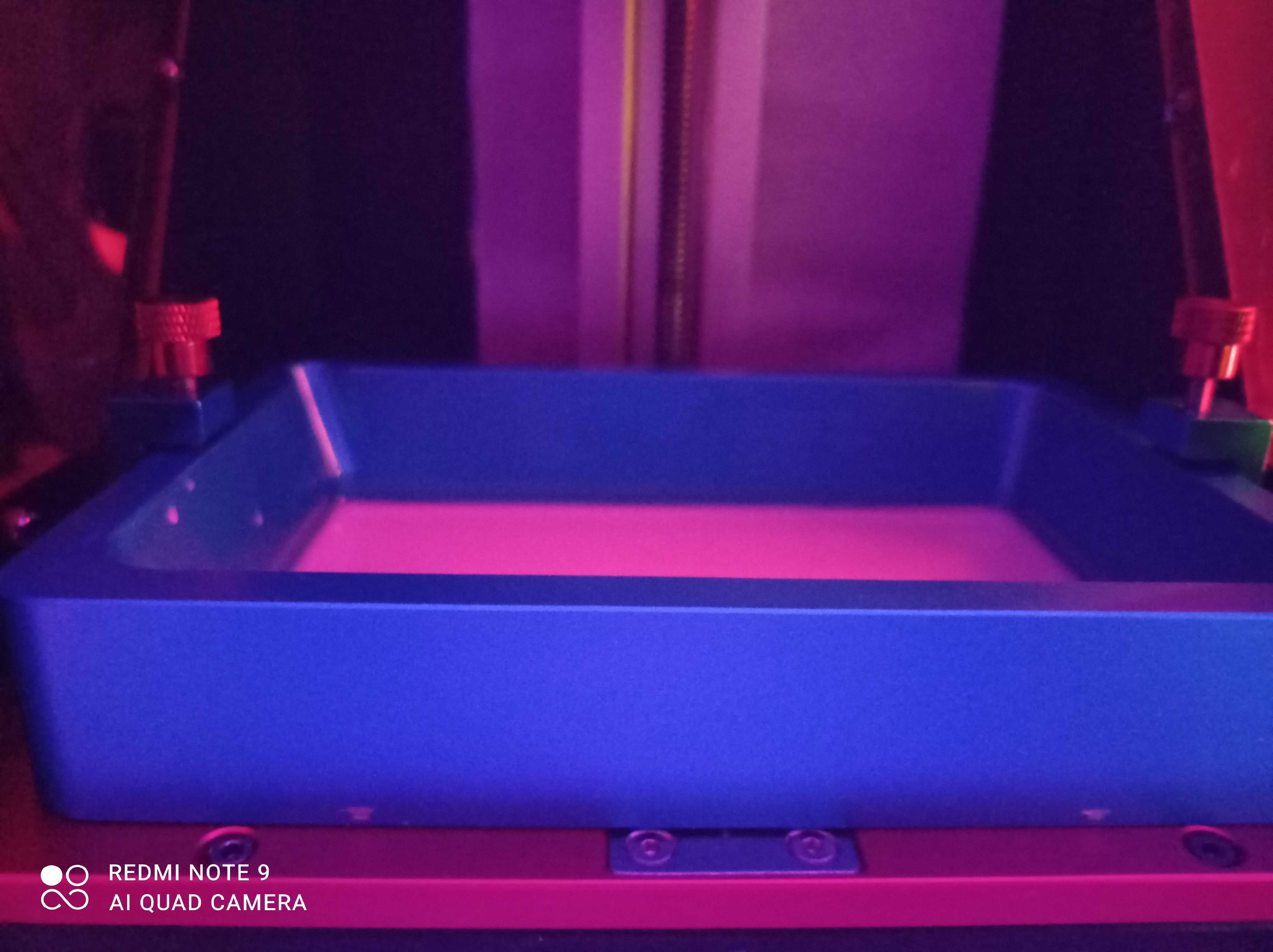

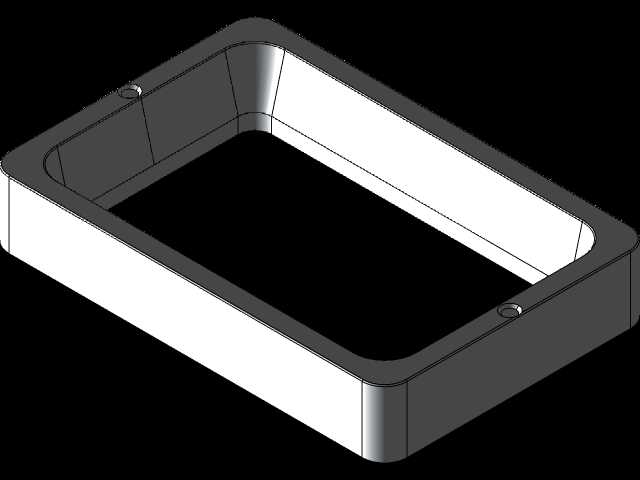

在桌面级光固化3D打印设备的结构体系中，树脂槽作为承载光敏树脂、配合离型膜完成逐层固化作业的核心承载部件，其金属框架的结构精度直接决定了打印过程中液面稳定性、离型动作可靠性以及长期使用的结构耐用性。本次呈现的金属框架结构，是针对任意立方系列光固化设备开发的树脂槽刚性支撑构件，设计过程中完全剥离了FEP膜组件等耗材部分，仅保留金属结构本体，可直接作为设备改装、备件替换、结构验证的建模参考。从实际应用场景来看，这类金属框架需要长期接触液态光敏树脂，同时要承受离型过程中膜面张紧带来的持续拉力，以及换料、清洁过程中可能出现的溶剂擦拭、外力磕碰，因此结构设计上优先保证刚性与形位精度。框架整体采用矩形围合式薄壁结构，侧壁做了等厚设计，在控制整体重量的同时，避免大平面薄壁结构出现注塑或机加工过程中的翘曲变形，内壁做了顺滑的圆角过渡，既可以减少树脂残留的清洁死角，也能避免尖锐棱角划伤FEP离型膜。框架上沿做了窄边压合设计，用于压紧固定FEP膜的张紧边框，压合面的平面度公差控制在0.1mm以内，保证膜面安装后整体张紧度均匀，不会出现局部松弛导致的离型失败、打印层纹过重等问题。框架的两个对角位置设计了沉头安装孔，安装时可通过螺丝将整个树脂槽组件固定在打印机的成型平台升降工位下方，孔位的位置度公差经过严格校核，保证安装后槽体内腔与Z轴升降方向的同轴度，避免成型平台下降时刮蹭槽壁或离型膜。从安装边界来看，框架的外部长宽尺寸完全匹配对应型号打印机的仓体安装位，内部净空尺寸预留了足够的成型幅面余量，侧壁高度经过测算，既可以满足最大打印高度下的树脂容量需求，又不会因为槽体过深导致树脂加注量过大造成浪费，同时槽体底部的承托边宽度经过优化，能够兼容市面上常见的加热膜、液位传感器等附加组件的安装空间。设计过程中特意规避了容易积留树脂的凹槽、缝隙结构，所有外露棱边都做了微小的倒角处理，日常维护时可以直接用无纺布蘸取酒精擦拭，不会出现溶剂渗入结构缝隙导致的长期腐蚀问题。不同于市面上常见的注塑树脂槽框架，这款金属结构的抗形变能力更强，即使在长期加热打印、频繁拆装离型膜的使用场景下，也不会出现框体变形导致的膜面松弛、漏液等问题，对于需要长时间连续作业、对打印精度稳定性要求较高的用户场景，这类金属框架结构的可靠性优势十分明显。在建模逻辑上，结构完全按照实际加工工艺做了特征优化，所有壁厚均匀，转角处的工艺圆角符合机加工或者钣金折弯的工艺要求，没有出现无法加工的尖锐内角或者壁厚突变结构，拿到模型后可以直接导出工程图进行加工生产，也可以作为基础结构进行适配改装，调整安装孔位或者内腔尺寸来匹配不同型号的光固化打印设备。
