中式浮雕花纹装饰瓦片结构设计

做古建屋面配套构件设计快十二年，经手的瓦件三维模型少说也有上百套，这次做的浮雕装饰瓦，最初的需求来源是南方一个古村落改造的文旅项目，当时现场踏勘的时候发现老宅子的瓦当和滴水残损率超过四成，传统手工烧制的瓦件纹样不统一，安装后整体屋面的视觉效果杂乱，而且手工瓦的尺寸公差大，铺设的时候相邻瓦件的接缝高低差最多能到5毫米，雨季很容易出现渗漏水的问题。

做这个模型的时候最先敲定的是安装边界，常规民用建筑的屋面挂瓦条间距是320毫米，所以单块瓦的有效铺设长度定在330毫米，预留10毫米的搭接量，宽度方向做210毫米，和市面上主流的烧结瓦铺装模数完全匹配，不需要额外调整屋面基层的龙骨间距，现场施工的时候工人不需要重新放线，直接按照原有挂瓦条的位置铺设就行，能省掉至少三成的现场铺装工时。瓦的搭接边做了15毫米宽的阶梯止口，上下瓦叠合的时候止口会形成类似迷宫密封的结构，比传统平接瓦的防水性能提升不少，就算遇到短时强降雨，雨水顺着瓦面流下来也不会从搭接缝倒灌进屋面基层。

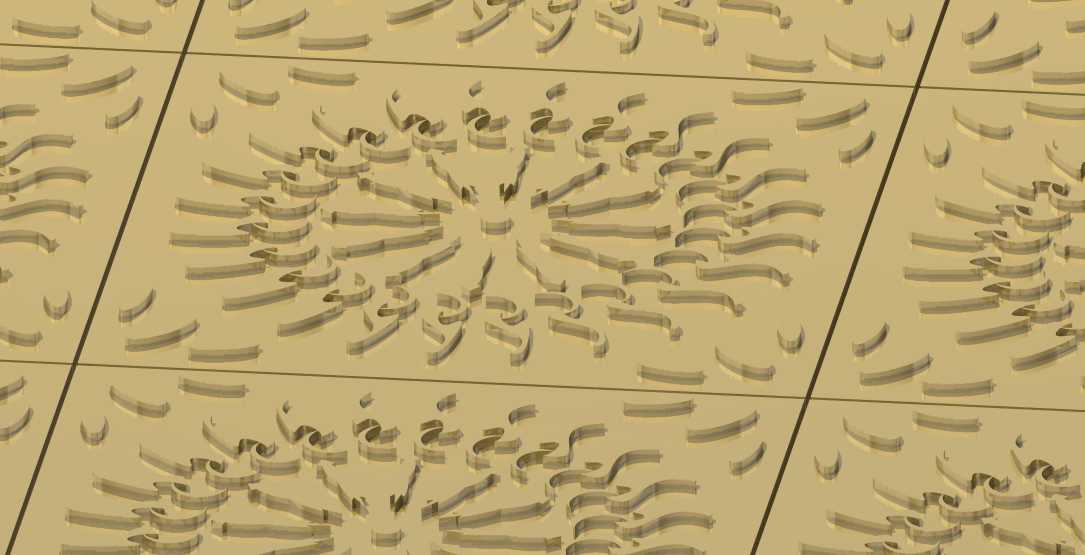

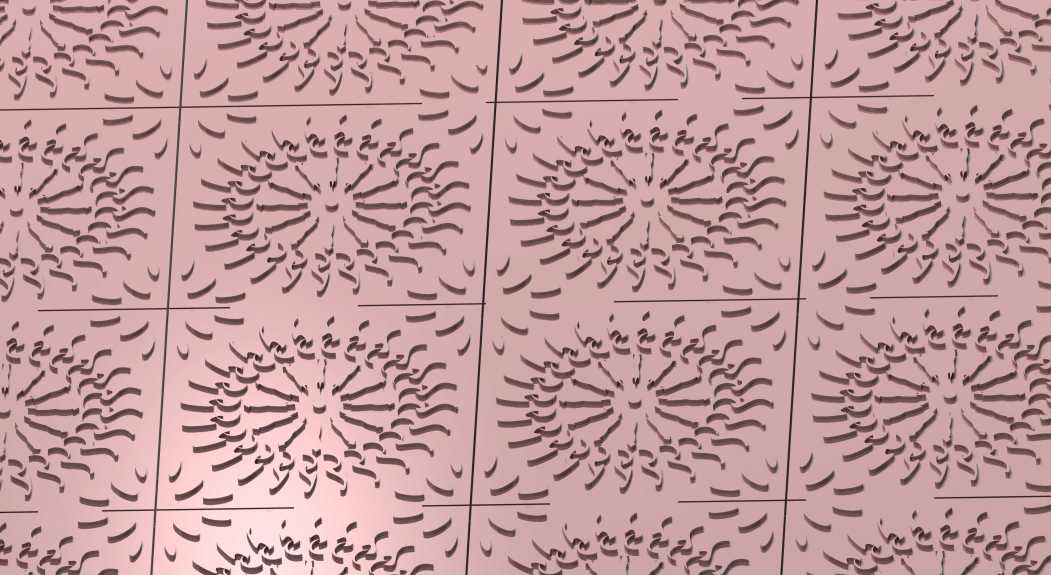

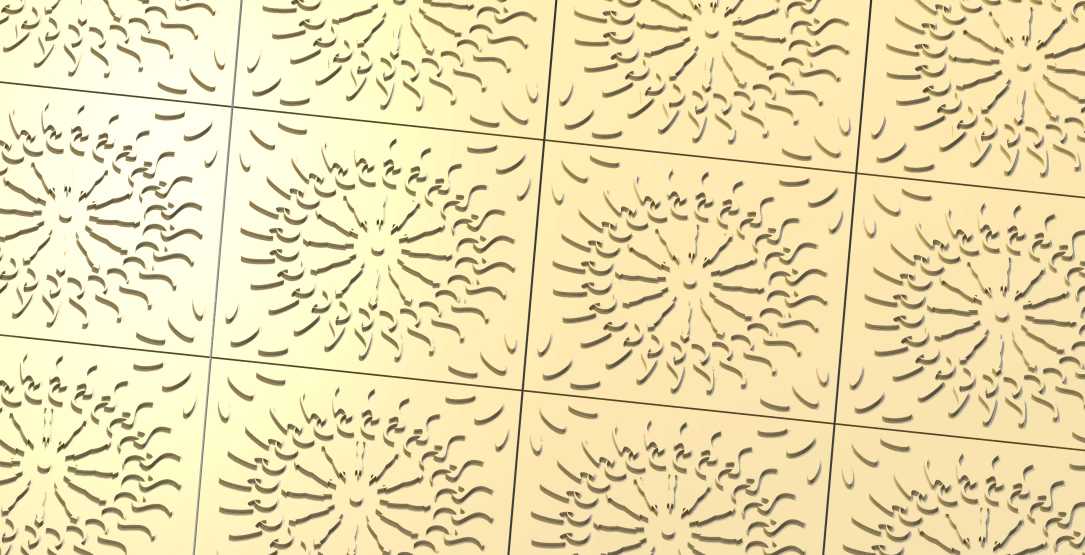

表面的浮雕纹样最初是参考了当地古建遗存上的卷草烟火纹，建模的时候没有直接把纹样贴在瓦的平面上，而是做了2毫米的凸起高度，纹样的边缘全部做了R0.5的圆角过渡，一方面是考虑压制成型的时候脱模顺畅，不会出现边角粘模导致的残次品，另一方面是后期使用过程中不容易积灰，雨水冲刷的时候就能把浮灰带走，减少后期屋面清理的维护成本。瓦的背面做了两道3毫米高的防滑筋，铺设的时候防滑筋刚好卡在挂瓦条的侧边，就算是坡度超过45度的陡坡屋面，瓦件也不会出现滑移脱落的问题，不需要额外用铜丝绑扎固定，进一步降低施工的材料和人工成本。

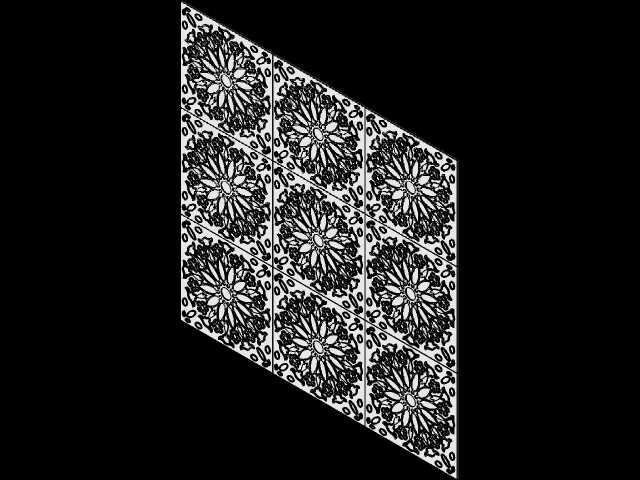

这类浮雕装饰瓦的应用场景不只是古建修复，现在很多新中式的合院项目、文旅街区的坡屋面、甚至是一些中式风格的室内装饰背景墙也会用到，做室内装饰用的时候，因为不需要考虑防水和承重，还可以把瓦的厚度从15毫米减到8毫米，降低材料成本的同时也能减轻墙体的承重负载。建模的时候特意把瓦的基体和表面浮雕纹样做了独立的特征分组，后续如果需要调整纹样，只需要替换表面的浮雕特征就行，不需要重新绘制瓦的基体结构，能大幅缩短同系列不同纹样瓦件的开发周期。

实际工程应用里，这类瓦件如果用在户外屋面，材质一般选烧结陶土或者混凝土加表面喷涂保护剂，模型里预留的尺寸公差是按照烧结件的收缩率算的，1200度高温烧制后的成品尺寸偏差能控制在1毫米以内，铺装完成后整个屋面的纹样对齐度很高，不会出现传统手工瓦纹样歪扭的问题。如果是用在室内装饰场景，也可以用树脂或者纤维水泥压制，重量更轻，安装的时候直接用结构胶粘贴就行，不需要做挂瓦条基层，适配更多的安装场景。瓦的侧边做了2毫米的倒角，相邻瓦拼接的时候不会出现硬接触导致的边角崩裂，运输过程中的损耗率也能比传统直角瓦降低不少。
