铣削加工用带定位柱六边形铣毂结构

项目分类:3D模型 发布时间:2021-10-25 ID:336632
  • 铣削加工用带定位柱六边形铣毂结构
  • 铣削加工用带定位柱六边形铣毂结构
  • 铣削加工用带定位柱六边形铣毂结构

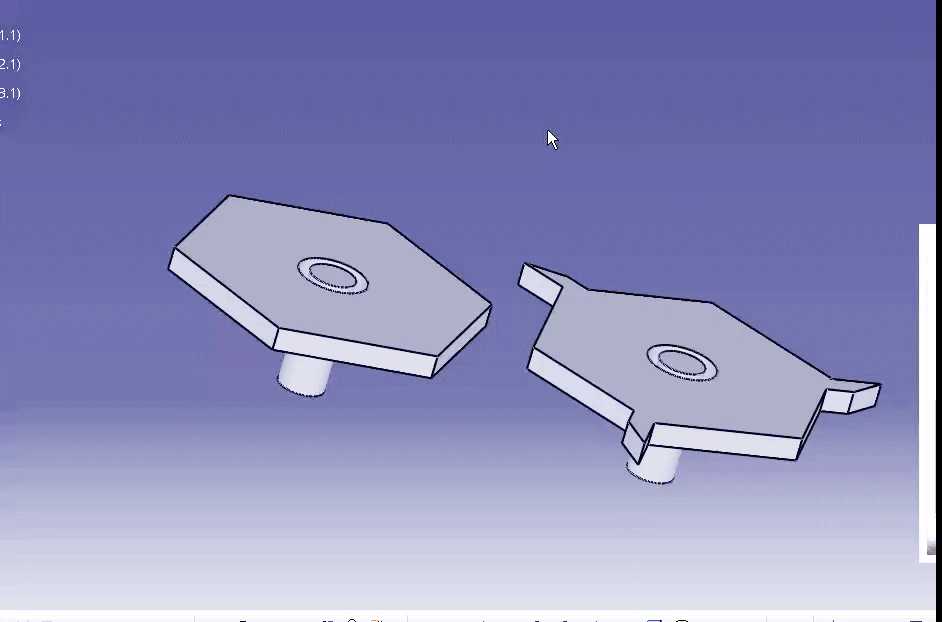

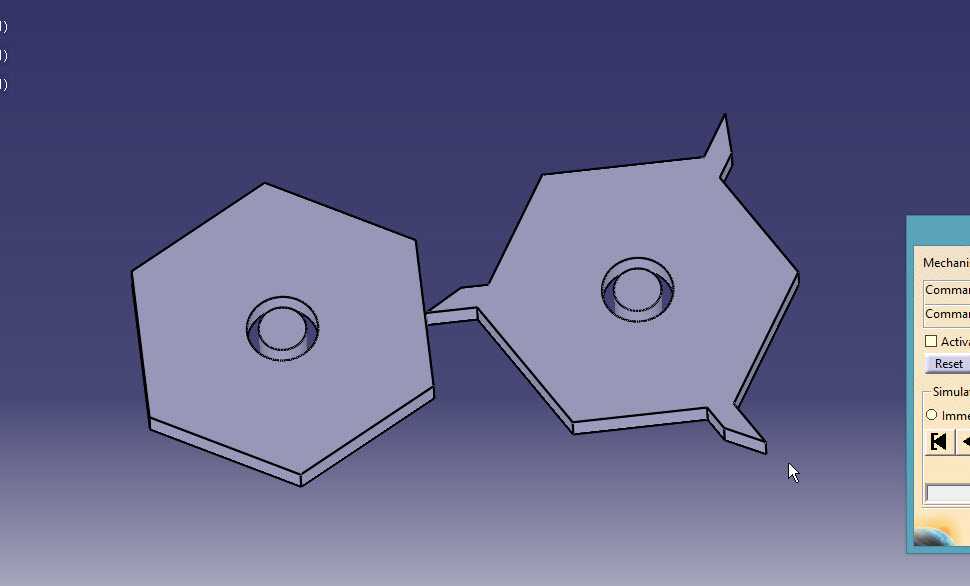

在常规铣削加工的工装配套场景里,这类带定位柱的六边形铣毂,主要承担小型工件装夹定位、切削受力传导的作用,常见于台式铣床、小型数控铣的工位夹具配套环节,也可作为非标自动化设备里的定位支撑元件使用。从结构设计逻辑来看,主体采用六边形平板结构,并非随意选型,六边形的六个平直边可以在装夹时提供多个可靠的夹持面,不管是用平口钳夹持侧边,还是用压板压合平面,都能保证装夹时的受力均匀,避免圆形零件装夹易打滑、方形零件夹持方向受限的问题。平板中心开设的环形沉孔,是为了适配不同直径的定位销或者紧固件,安装时可以让紧固件头部沉入孔内,保证平板上表面的平整度,不会因为螺栓凸起影响待加工工件的放置精度。下方伸出的圆柱形定位柱,是整个零件的安装基准,柱体直径按照常用的夹具安装孔位公差设计,装配时可以直接插入对应工位的基准孔内,不需要额外做找正调整,能大幅缩短工装更换的辅助时间。两款结构的差异点在于侧边的凸耳设计,不带凸耳的款式适用于安装空间紧凑、不需要额外侧向固定的工位,直接依靠定位柱的过盈配合或者端面螺栓锁紧即可完成固定;带双侧凸耳的款式,则是针对切削负载较大的加工场景,凸耳上可以额外加装锁紧螺钉,从侧向提供额外的固定力,避免大进给铣削时零件出现偏转位移。从安装边界尺寸来看,六边形平板的对边距离控制在常规夹具的夹持行程范围内,定位柱的伸出长度适配常见的工装基板厚度,不会因为柱体过长导致安装后晃动,也不会因为长度不足导致插入深度不够、定位失效。平板的厚度经过受力校核,在承受常规铣削的轴向进给力时,不会出现明显的形变,保证加工过程中的基准稳定性。实际应用中,这类零件常配套在小型零件的批量铣削工位上,比如小型五金件的端面铣平、槽位铣削工序,将铣毂固定在工装基板上之后,待加工工件可以直接以铣毂的上平面为支撑基准,配合侧面的快速夹钳完成装夹,相比通用的等高块支撑,六边形的结构可以根据加工工位的排布需求,灵活调整安装角度,六个边的朝向都可以作为定位基准,适配不同形状工件的装夹需求。设计时还考虑了零件的加工工艺性,主体结构采用常规的铣削工序即可完成加工,中心沉孔和定位柱可以通过车削一次装夹完成同轴度保证,不需要特殊的加工设备,加工成本低,替换方便,即使在生产过程中出现磨损,也可以快速更换备件,不会长时间占用生产工位。需要注意的是,这类铣毂的工作端面需要保证足够的平面度,安装时要提前清理定位柱和安装孔内的切屑杂物,避免切屑垫在结合面之间导致定位倾斜,影响工件的加工精度。在大切削量的加工场景下,优先选用带凸耳的款式,额外的侧向锁紧结构可以抵消铣削时产生的径向切削力,避免长期受力后定位柱出现变形,延长零件的使用寿命。
