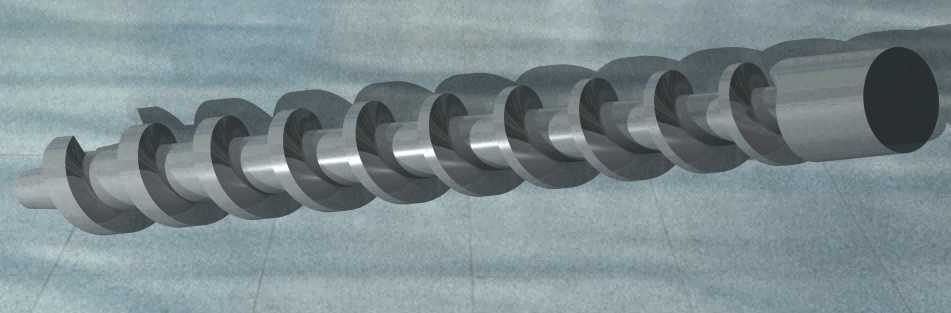

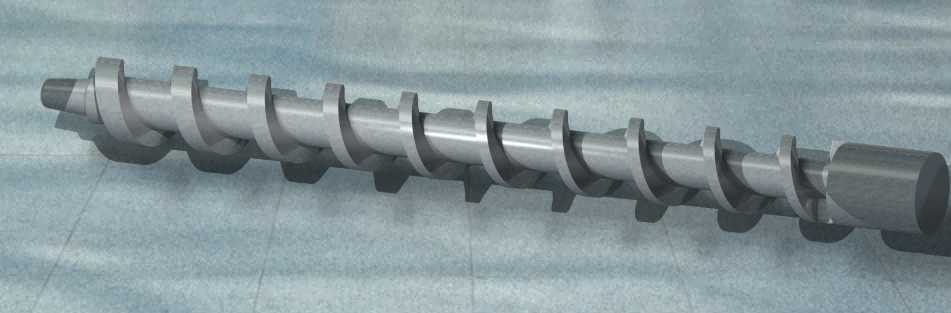

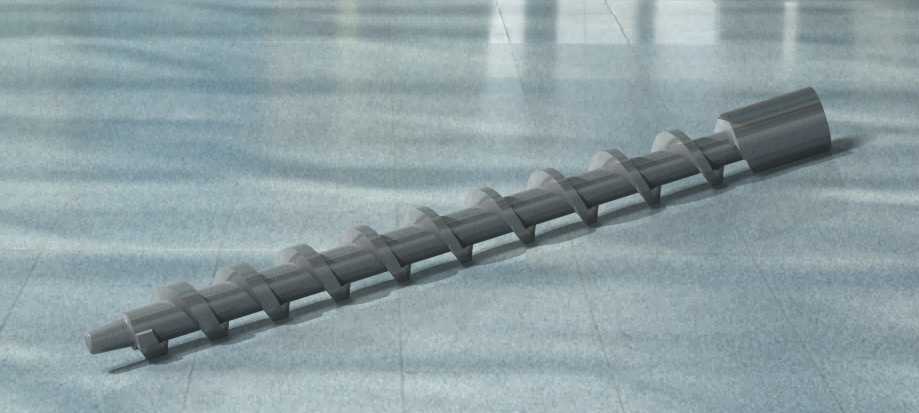

变螺距变厚度螺旋输送绞龙结构

在粉体输送、粘稠物料挤出、固废压榨脱水这类工况里，变厚度螺旋压痕的螺杆构件，是决定设备输送效率与挤压稳定性的核心部件，很多刚接触这类设备设计的工程师容易直接套用等螺距等厚度叶片的螺杆模型，实际投产之后往往会出现物料卡滞、叶片磨损过快、出料段压力不足的问题，这类变厚度叶片的螺旋结构，正是针对这类痛点做的针对性优化。从实际应用场景来看，这类螺杆常配套在螺旋输送机、餐厨垃圾压榨机、塑料挤出机、粉体定量给料设备上，不同区段的叶片厚度与螺距匹配对应区段的物料状态：进料段螺距偏大、叶片偏薄，主要作用是快速承接落料口的物料，避免进料口堵料，这个区段的叶片不需要承受太大的挤压力，偏薄的叶片可以减少螺杆整体自重，降低驱动端的扭矩负载；往出料端方向，螺距逐步收窄，叶片厚度逐步增加，这个区段物料被逐步压缩，物料对叶片的反作用力、摩擦力都会大幅提升，加厚的叶片可以避免长期受交变载荷出现叶片变形、焊缝开裂的问题，同时收窄的螺距可以逐步建立输送压力，保证出料的稳定性，避免物料反喷。做这类螺杆的三维设计时，首先要敲定安装边界的尺寸：两端的轴径要匹配设备两端的轴承座安装尺寸，轴端的键槽尺寸要对应联轴器或者驱动链轮的配合公差，螺杆的总长度要严格匹配料槽的内部长度，叶片的外圆直径要和料槽内壁保留3-5mm的间隙，间隙过小容易因为物料中的硬颗粒卡滞造成叶片刮蹭料槽，间隙过大会出现物料回流，降低输送效率。设计螺旋叶片的时候，不能直接用等螺距螺旋线扫描生成实体，要根据物料的压缩比逐段调整螺距参数，同时对应调整每个区段叶片的厚度，进料段的叶片厚度一般取轴径的1/8到1/10，出料挤压段的叶片厚度要提升到轴径的1/5到1/6，叶片和中心轴的连接位置要做圆角过渡，避免应力集中造成焊接位置断裂，很多现场失效的螺杆都是因为根部没有做圆角处理，长期受挤压载荷之后从焊缝位置开裂。另外要注意叶片的旋向匹配设备的驱动转向，设计的时候要在三维里做运动仿真，确认物料的输送方向和设计预期一致，避免出现旋向做反、开机之后物料反向输送的低级错误。对于有压榨脱水需求的工况，还可以在叶片上开对应尺寸的沥水孔，不过开孔位置要避开叶片的应力集中区，开孔边缘做倒角处理，避免挂留纤维类物料造成缠绕。这类螺杆的中心轴一般选用实心圆钢加工，叶片如果是单件小批量生产可以用分段压制之后焊接到轴上，大批量生产可以采用整体铸造之后精加工的工艺，三维建模的时候要提前预留加工余量，尤其是轴端的轴承配合位、密封件安装位，要按照公差要求标注尺寸，避免后续加工的时候尺寸超差，安装之后出现密封漏料、轴承跑外圈的问题。在做装配校验的时候，要把螺杆和料槽、轴承座、驱动端的密封件全部装配到一起，检查转动过程中叶片和料槽的间隙是否均匀，有没有干涉位置，轴端的密封安装位长度是否匹配密封件的压缩量，避免安装之后密封过度磨损或者密封失效。很多工程师在选型这类螺杆的时候，容易忽略物料的磨琢性，如果是输送石英砂、矿渣这类高磨琢性的物料，还要在叶片表面做堆焊耐磨层的处理，三维建模的时候要把耐磨层的厚度预留出来，避免堆焊之后叶片外圆尺寸超差，和料槽发生刮蹭。
