家用风扇防护网格框架结构设计

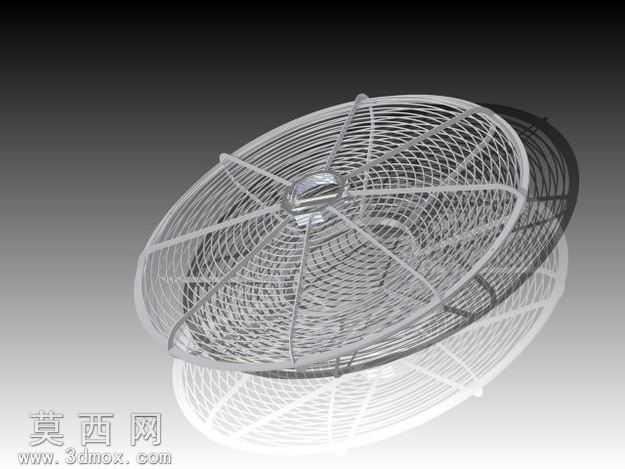

本作品为家用风扇的防护网格框架三维建模设计，整体采用环形放射式结构布局，建模过程中以中心固定座为基准原点，首先绘制外圈环形支撑轮廓，确定框架整体外径尺寸与基础边界，再通过环形阵列命令生成多根径向主支撑筋，主支撑筋采用渐变截面设计，从中心固定座向外圈延伸时截面宽度逐步收窄，在保证结构强度的同时减少材料用量、降低整体重量。径向主筋完成后，通过多层同心圆环草图与径向筋做布尔合并，构建出连续的网格防护结构，网格间隙经过尺寸校核，既能够保证通风气流顺畅通过，又可以避免手指误入接触内部扇叶，满足家电产品的安全防护要求。中心固定座位置设计有卡扣安装结构，可直接与风扇前壳对应卡位配合，无需额外连接件即可完成网罩的快速装配，外圈边缘做了圆弧卷边处理，避免安装使用过程中锐边划伤用户。材质设定上采用常规家用风扇网罩的硬质聚丙烯材质参数，渲染时赋予半哑光浅灰白色塑料质感，调整环境光与反射参数还原真实塑料件的表面光影效果，同时通过半透明叠加渲染效果展示框架的通透属性，清晰呈现网格的疏密分布与筋条走向。设计过程中重点考量了框架的受力特性，径向筋与同心环的连接位置做了小圆角过渡处理，避免应力集中导致的结构断裂，整体框架无多余冗余结构，在满足防护功能、装配要求的前提下做到结构最简，适配台式、落地式等多款常规尺寸家用电扇的前网罩使用需求，建模过程中所有特征均为全参数化设计，可根据不同风扇的尺寸需求快速调整整体直径、筋条数量、网格密度等参数，无需重新绘制基础草图即可快速生成适配不同型号的网罩框架模型，结构逻辑清晰，特征层级明确，可直接导出用于后续的结构验证、模具开模参考或者3D打印样件制作。
