电脑散热轴流风扇结构概念设计作品

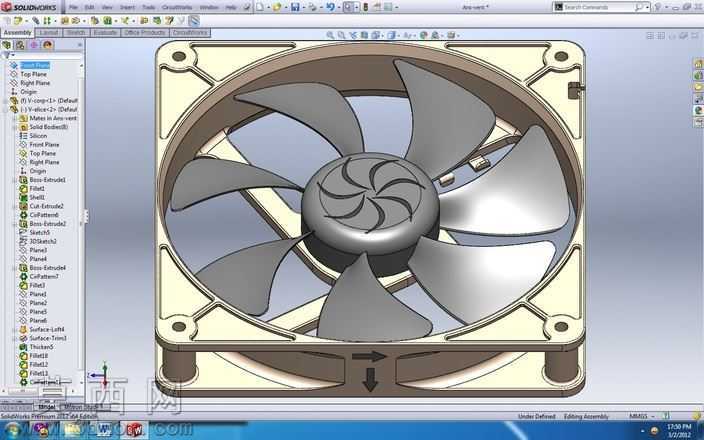

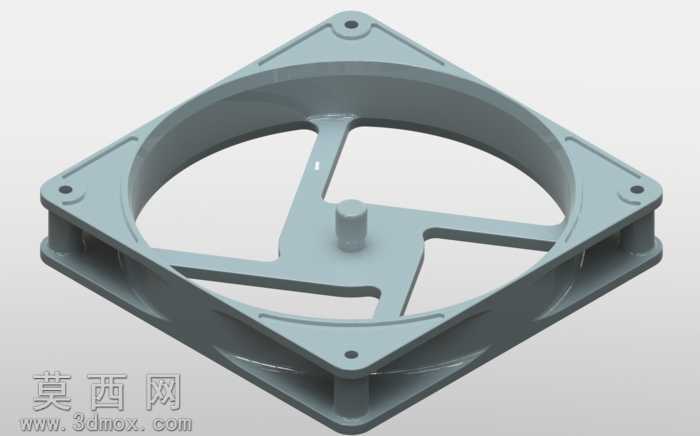

本作品为面向SolidWorks初学者打造的电脑散热轴流风扇概念建模练习项目，整体建模过程围绕轴流风扇的核心结构展开，将完整设计拆分为两个独立模块分步完成，当前版本已完成外框、扇叶主体的结构搭建，转子部分暂以概念化形态呈现，为后续细化设计预留了充足的调整空间。建模阶段首先完成方形安装外框的结构搭建，精准还原了标准12cm电脑风扇的安装孔位、边框加强筋、导风边角等细节特征，外框采用薄壁壳体建模逻辑，通过抽壳、筋特征、阵列命令快速实现标准化结构，同时在框体对应位置预留了转子安装位、走线槽等功能结构，保证结构逻辑与实际量产风扇的设计思路一致。扇叶部分采用七叶轴流扇叶设计，建模时先绘制单扇叶的翼型截面草图，通过曲面放样、曲面加厚完成单个叶片的实体构建，再通过圆周阵列命令完成整圈扇叶的排布，扇叶表面做了顺滑的曲面过渡处理，还原了轴流扇叶的倾斜角度与翼型弧度，保证后续若做流体仿真时可具备基础的空气动力学合理性。中心轮毂部分做了装饰性的涡旋纹理设计，通过包覆特征实现纹理的凹凸效果，既提升了模型的视觉精致度，也帮助初学者掌握曲面纹理类特征的建模技巧。材质与渲染阶段，外框部分赋予米白色哑光塑料材质，还原常见PC风扇的ABS外壳质感，扇叶与中心轮毂赋予半透明浅灰PC材质与亮面银灰色塑料材质，通过材质区分强化结构的层次感，渲染时调整了环境光与反射参数，清晰呈现出扇叶曲面的弧度变化与外框的结构细节。整个建模过程遵循从整体到局部的设计思路，先通过基准面搭建确定整体的装配尺寸与安装基准，再逐个完成子部件的特征构建，过程中大量使用草图约束、特征阵列、镜像等基础命令，非常适合三维建模初学者熟悉常用操作逻辑，理解消费电子散热配件的基础结构组成，虽未完成转子部分的细化设计，但已完整呈现了电脑风扇的核心外观与主体结构，可作为入门级建模练习的参考案例，帮助初学者快速掌握消费电子类结构件的建模流程与思路。
