带双控制连杆半拖臂悬架几何结构

项目分类:3D模型 发布时间:2021-10-25 ID:336852
  • 带双控制连杆半拖臂悬架几何结构
  • 带双控制连杆半拖臂悬架几何结构

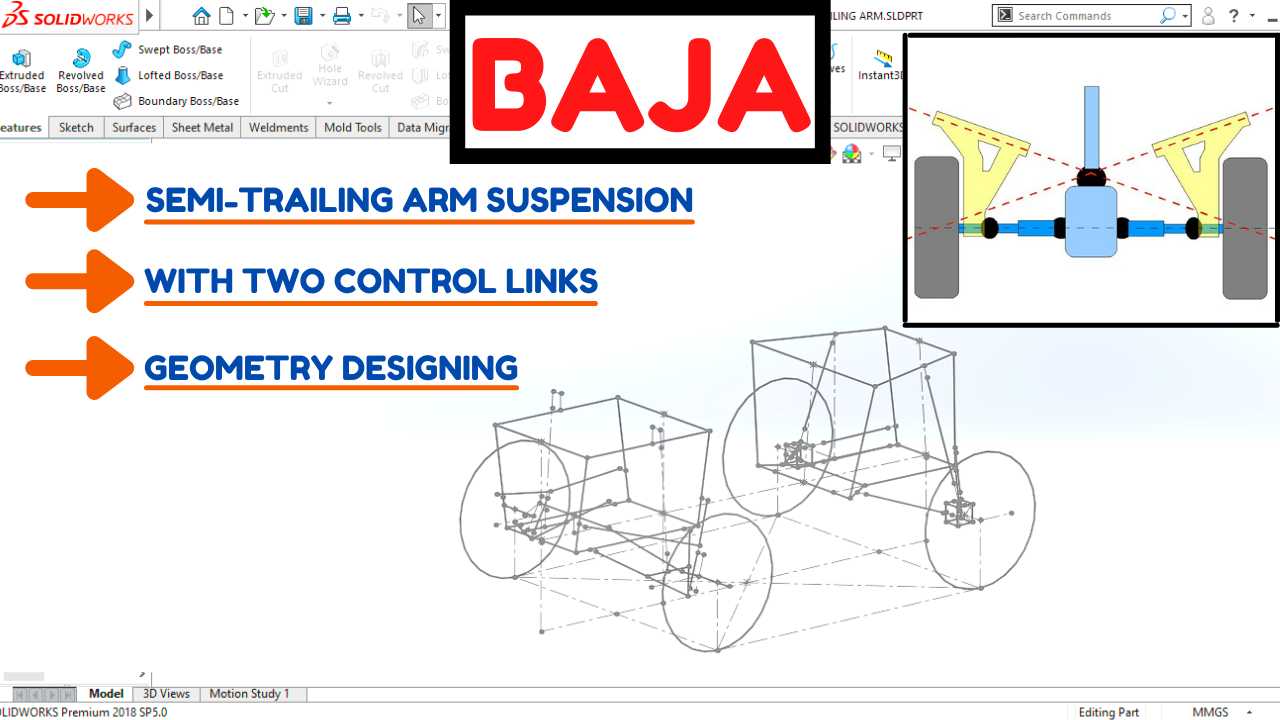

在非道路越野车辆尤其是巴哈赛事赛车的底盘开发环节,悬架几何的设定直接决定了整车在颠簸路面的抓地表现、转向响应特性以及行驶稳定性,这套带双控制连杆的半拖臂悬架几何结构,正是针对这类高动态行驶场景搭建的参考设计框架。不同于普通乘用车上常见的麦弗逊或多连杆悬架,半拖臂结构本身兼具拖臂悬架纵向缓冲能力强与横向定位精度可控的特点,额外增设的两根控制连杆,进一步约束了车轮跳动过程中的前束、外倾参数变化幅度,避免大行程冲击下车轮定位参数突变导致的侧滑、抓地力流失问题。从实际应用场景来看,这类结构既可以直接作为巴哈赛车后悬架的几何设计基准,也可经过参数适配后用于小型全地形车、短途非道路通勤车辆的底盘开发,甚至能为特种作业无人车的行走机构设计提供几何参考。

设计思路上,这套几何结构没有直接固化硬点坐标,而是保留了全参数化的调整空间,工程师可以根据整车轴距、轮距、质心高度以及预设的悬架动行程范围,灵活调整拖臂铰接点、控制连杆固定端与转向节连接点的空间位置。在搭建几何约束时,特意将拖臂的主铰接轴线设置为与车辆纵向平面呈一定夹角,兼顾纵向力传递与侧向力支撑需求,两根控制连杆分别承担车轮跳动时的前束约束与外倾补偿作用,避免单一半拖臂结构在大行程压缩时出现过多的后轮前束变化,减少高速过弯或冲击落地时的转向过度趋势。

从安装边界与尺寸适配角度来看,这套几何框架预留了足够的周边件布置空间:差速器安装位置位于两根半轴的中间区域,与两侧悬架跳动的运动包络完全规避,不会出现半轴与结构件干涉的问题;减震器的上安装点可根据整车布置需求选择固定在车架侧梁或副车架上,下安装点与拖臂的连接位置也预留了多个调整位,方便匹配不同阻尼、不同行程的减震器参数。车轮跳动的全行程范围内,轮胎与轮罩、车架纵梁之间的间隙都按照越野轮胎的尺寸规格做了预留,即使装配大颗粒越野轮胎,在极限压缩行程下也不会出现刮蹭车架的问题。

实际工程应用中,工程师可以基于这套几何结构快速完成悬架硬点的初步验证:通过调整各硬点坐标,模拟车轮上跳、下跳过程中的定位参数变化曲线,将外倾变化、前束变化、轮距变化量控制在设计目标范围内,再进一步开展零部件的结构强度设计、衬套刚度匹配工作。相比从零开始搭建悬架几何,这套参考框架能大幅缩短前期方案迭代的周期,尤其是对于参赛队伍这类开发周期紧张、设计资源有限的开发主体,可直接在这套经过运动学验证的几何基础上做适配调整,减少前期运动学仿真的试错成本。需要注意的是,在适配不同整车参数时,要同步校核半轴的滑移量与夹角变化,确保在悬架全行程内,半轴的万向节夹角不超过许用值,避免出现传动抖动或万向节过早损坏的问题;同时双控制连杆的铰接点位置要配合衬套的刚度选型,确保纵向冲击下的柔顺性与横向支撑的刚性达到平衡,既不能因为刚度过大导致颠簸路面冲击直接传递到车架,也不能因为刚度过小出现转向响应滞后、弯道侧倾过大的问题。
