巴哈全地形车防滚车架结构设计

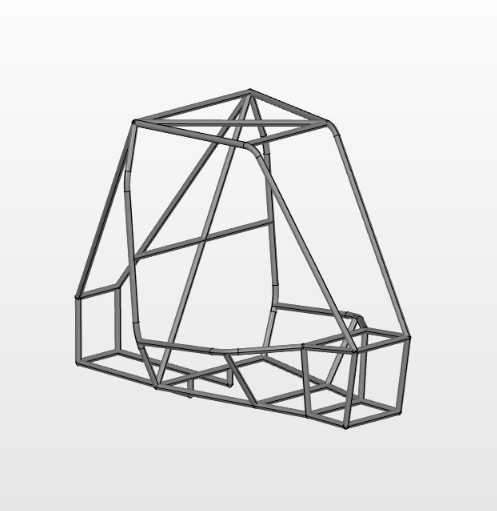

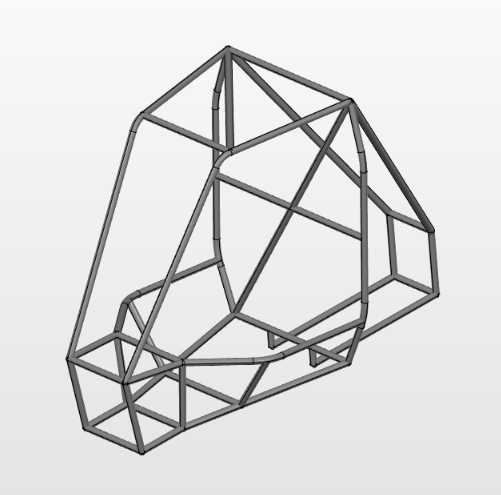

　　这款笼式管状结构是专为巴哈赛事打造的全地形车辆核心承载防护构件，也就是常说的防滚保护架，是ATV整车底盘系统中承担乘员防护、载荷传递、部件安装基准的核心总成。从实际赛事应用场景来看，巴哈赛事的赛道涵盖碎石坡、泥泞坑洼、陡坡飞跃、侧向侧滑等极端工况，车辆出现翻滚、侧向撞击、落地冲击的概率远高于常规民用全地形车，这套防滚架的核心作用就是在车辆发生倾覆、碰撞时，通过自身管架的形变吸能，为舱内乘员保留足够的生存空间，避免外部构件直接侵入乘员区域，同时作为整车的承载基体，承担动力总成、悬架系统、转向机构、座椅、覆盖件等所有车载部件的安装定位功能。

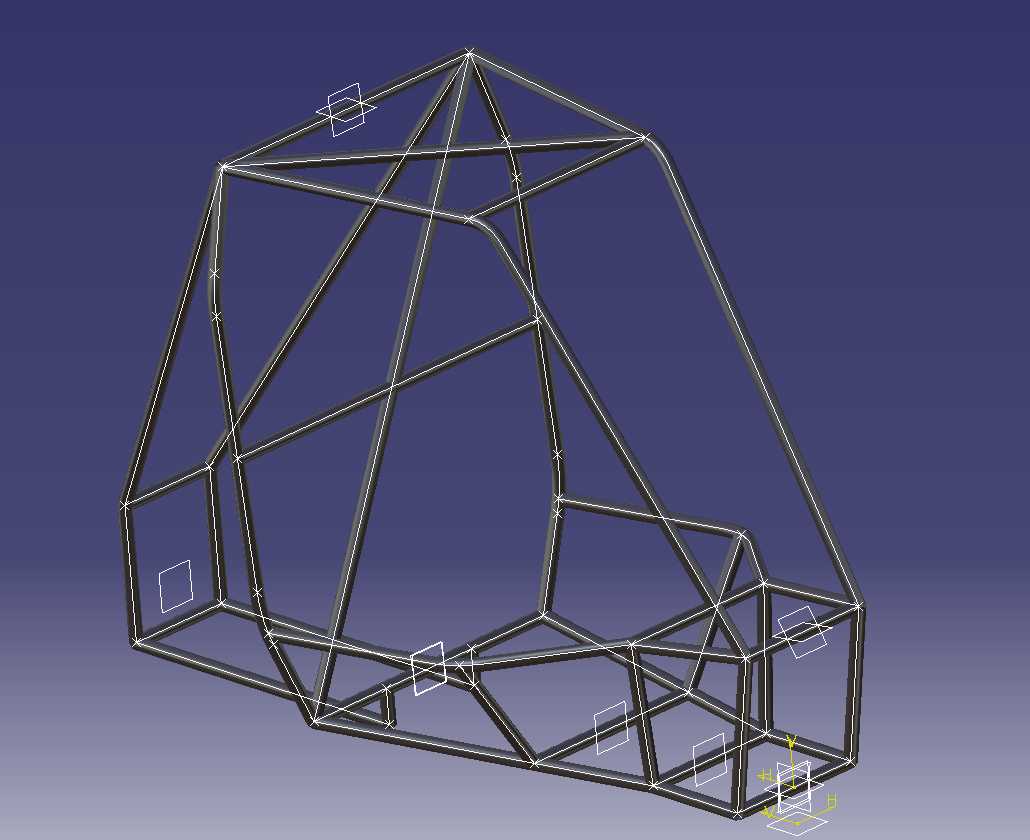

　　从设计思路上看，整个架体采用空间桁架式结构，所有受力杆件均通过空间角度排布，将不同方向的冲击载荷通过多路径传递分散，避免单根杆件受力过载发生断裂。主环结构位于乘员肩部后方，采用大管径管材弯制成闭合环形，是承受翻滚冲击的核心受力单元；前环结构位于乘员前方，配合斜向支撑的A柱杆件，既构成了前部的防护边界，也为前悬架上支点、转向机构安装预留了足够的安装空间；侧边防撞梁沿乘员舱侧面纵向布置，配合横向连接的横梁，在车辆发生侧向撞击时能够阻挡外部障碍物侵入，同时为座椅安全带的侧挂点提供安装基础。底部的框架结构采用纵横交错的管材排布，形成平整的底盘安装基准面，动力总成、油箱、悬架下摇臂的安装支座都可以直接焊接固定在底部框架上，减少额外的连接支架，降低整体重量。

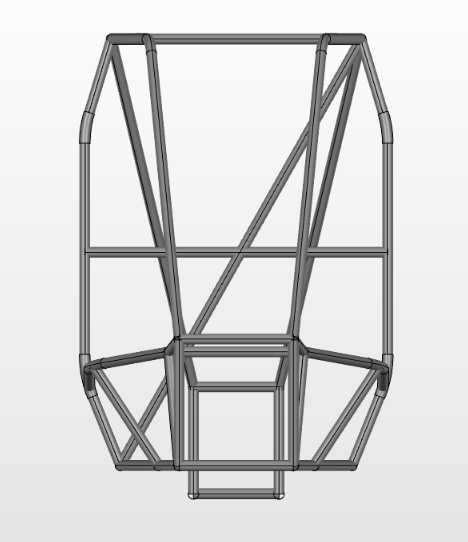

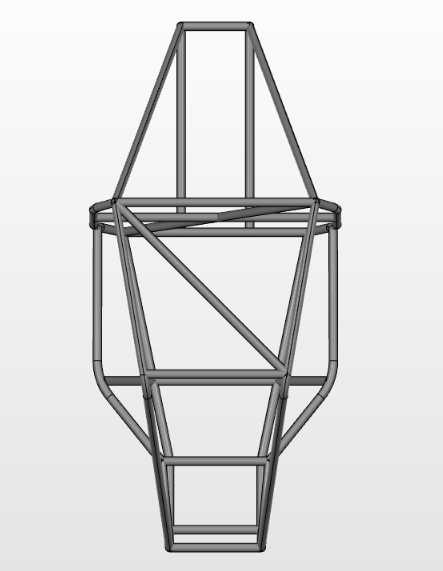

　　从安装边界与尺寸控制来看，整个架体的宽度控制在常规单人巴哈赛车的合理区间，两侧框架的外边缘与轮胎外侧基本齐平，既避免过宽影响狭窄赛道的通过性，也能在侧翻时让架体先于车身覆盖件接触地面，起到支撑防护作用；前部的延伸框架长度预留了前悬安装、散热部件布置的空间，前端的收窄角度匹配前轮转向的最大转角边界，避免转向过程中轮胎与架体发生运动干涉；后部的延伸框架长度匹配后悬架行程、动力总成的布置尺寸，后支撑斜杆从主环顶部向后下方延伸至后悬架安装点，形成稳定的三角受力结构，能够有效吸收飞跃落地时的纵向冲击载荷。乘员舱内部的空间尺寸严格按照赛事安全规范设计，肩部、头部、腿部的预留间隙都满足碰撞后的形变余量要求，避免架体形变后挤压乘员肢体，同时座椅安装点、安全带固定点的位置都经过受力校核，确保在大冲击载荷下固定点不会发生脱落。

　　从结构特性来看，所有管材的连接节点都采用相贯线切割后满焊处理，节点位置没有出现应力集中的锐角切口，相邻杆件的传力路径保持顺畅，不会出现载荷在节点处突然中断的情况。不同位置的管材根据受力大小匹配不同的壁厚，主环、主纵梁等核心受力位置采用壁厚更大的管材，次要支撑、安装支架位置采用稍薄的管材，在保证整体结构强度、抗扭刚度的前提下，尽可能降低架体的自重，提升车辆的动力表现与操控灵活性。整个架体的抗扭刚度经过针对性优化，在非铺装路面行驶时，架体能够跟随路面起伏产生可控的微小形变，配合悬架系统吸收路面冲击，不会因为刚度过大导致车架焊缝过早出现疲劳开裂，也不会因为刚度过差导致整车操控响应滞后，影响赛事中的驾驶表现。
