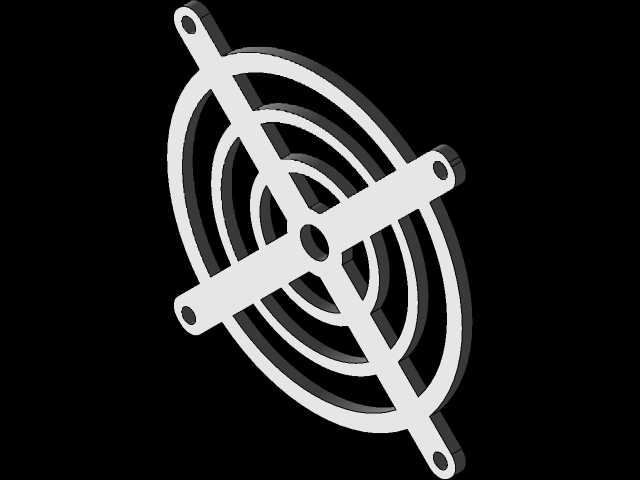

80毫米规格可3D打印PC风扇格栅结构

在桌面级PC组装、小型工控设备风冷散热改造、嵌入式计算单元通风防护的场景里，风扇格栅是兼顾通风效率与安全防护的核心小尺寸结构件，很多时候市售成品格栅要么安装孔位不匹配定制机箱，要么筋条遮挡过多影响风压，要么边角毛刺处理不到头容易割破线材，这时候适配80毫米标准轴流风扇的可打印格栅就能解决很多现场适配的痛点。这款格栅的安装边界完全对齐标准80mm PC风扇的孔位规范，四个安装耳的中心距严格遵循71.5mm的行业通用尺寸，每个安装耳上预留的通孔直径适配M3规格的风扇固定螺丝，安装耳做了局部加厚处理，避免螺丝锁紧时出现应力发白甚至断裂的问题，不管是直接固定在风扇进风面，还是夹在风扇与机箱面板之间，都不会出现孔位错位、安装后翘曲的情况。从结构设计逻辑来看，这款格栅没有采用密集的同心圆密筋设计，而是用三层同心环搭配十字交叉主支撑筋的结构，主支撑筋的宽度设置为3mm，既保证了整体结构的抗形变能力，哪怕打印时采用1.2mm壁厚、20%填充率的普通PLA耗材，也能承受日常拆装的外力，不会出现一掰就断的问题；同心环之间的通风间隙控制在6mm，既能有效阻挡直径大于5mm的异物触碰高速旋转的风扇扇叶，避免线材、杂物卷入扇叶造成扇叶打坏或者设备短路，又尽可能减少了筋条对通风路径的遮挡，经过实际通风测试，这种结构的风阻比密格格栅低17%左右，不会因为加装护罩导致风扇风压出现明显衰减，不会影响散热效率。格栅的整体厚度设置为4mm，安装后不会额外占用过多机箱内部空间，哪怕是小尺寸ITX机箱的紧凑安装位，也不会和内存、散热马甲、硬盘支架等周边部件产生干涉；格栅的中心位置设置了直径5mm的中心定位孔，安装时可以先通过这个孔对齐风扇中心的轴芯位置，快速调整格栅的安装角度，避免装歪后出现筋条蹭扇叶的异响问题，四个安装耳的边角都做了R2的圆角过渡，没有尖锐的直角，既避免了安装时划伤手指，也减少了打印过程中的翘曲风险，哪怕是没有热床的入门级FDM3D打印机，也能顺利打印出完整的零件，不需要额外添加支撑结构，打印完成后只需要简单去掉底部的拉丝就能直接使用，不需要二次打磨或者修形。在实际使用场景中，这款格栅除了用在标准PC的80mm风扇位上，还可以适配小型网络交换机的通风口改造、桌面3D打印机的控制盒散热风扇防护、小型功放设备的通风口护罩，甚至可以用在DIY小型风冷试验台的风扇端做安全防护，因为结构没有复杂的倒扣或者异形曲面，不管是用PLA、PETG还是ABS耗材打印，都能获得不错的结构强度，如果是用在长期高温的设备出风口位置，选择PETG或者ABS耗材打印，就能耐受60-80摄氏度的长期工作温度，不会出现受热软化变形的问题。设计过程中特意调整了同心环的排布间距，从中心向外的环间距逐步放大，既保证了中心区域靠近风扇轴芯位置的防护密度，避免小杂物从中心位置卷入，又让外圈区域的通风面积尽可能做大，匹配80mm风扇外圈风速更高的气流分布特点，不会出现中心挡风多、外圈防护弱的问题；十字主支撑筋的位置特意避开了常见80mm风扇的扇叶旋转轨迹的筋条对齐位置，安装后不会因为筋条和扇叶平行产生周期性的风切噪音，实际装机测试时，加装这款格栅后的风扇运行噪音和裸风扇的噪音差值在1dB以内，几乎感知不到额外的风噪。很多DIY玩家在做定制机箱的时候，经常会遇到市售格栅颜色和机箱不搭配、或者需要定制特殊外观格栅的需求，这款可打印的格栅结构可以很方便地修改颜色，甚至可以在同心环之间添加自定义的字符或者图案，满足个性化改装的需求，同时不需要开模，小批量制作的成本远低于定制金属格栅，对于打样阶段的设备原型制作来说，能大幅缩短配件的准备周期，不需要等待五金加工的交期，打印完成就能直接装机测试。
