适配1206SMD元件的DIY碗式送料结构

在表面贴装元件的小批量试制、手工贴片作业场景中，零散规格SMD元件的有序供给一直是影响作业效率的核心痛点，这款适配1206封装贴片元件的碗式送料结构，正是针对小批量电子组装、实验室原型打样场景开发的小型送料单元，区别于工业产线使用的大型振动盘，该结构整体体积紧凑，可直接放置于桌面作业台使用，无需复杂的安装固定流程，适配个人DIY、小工作室的元件送料需求。

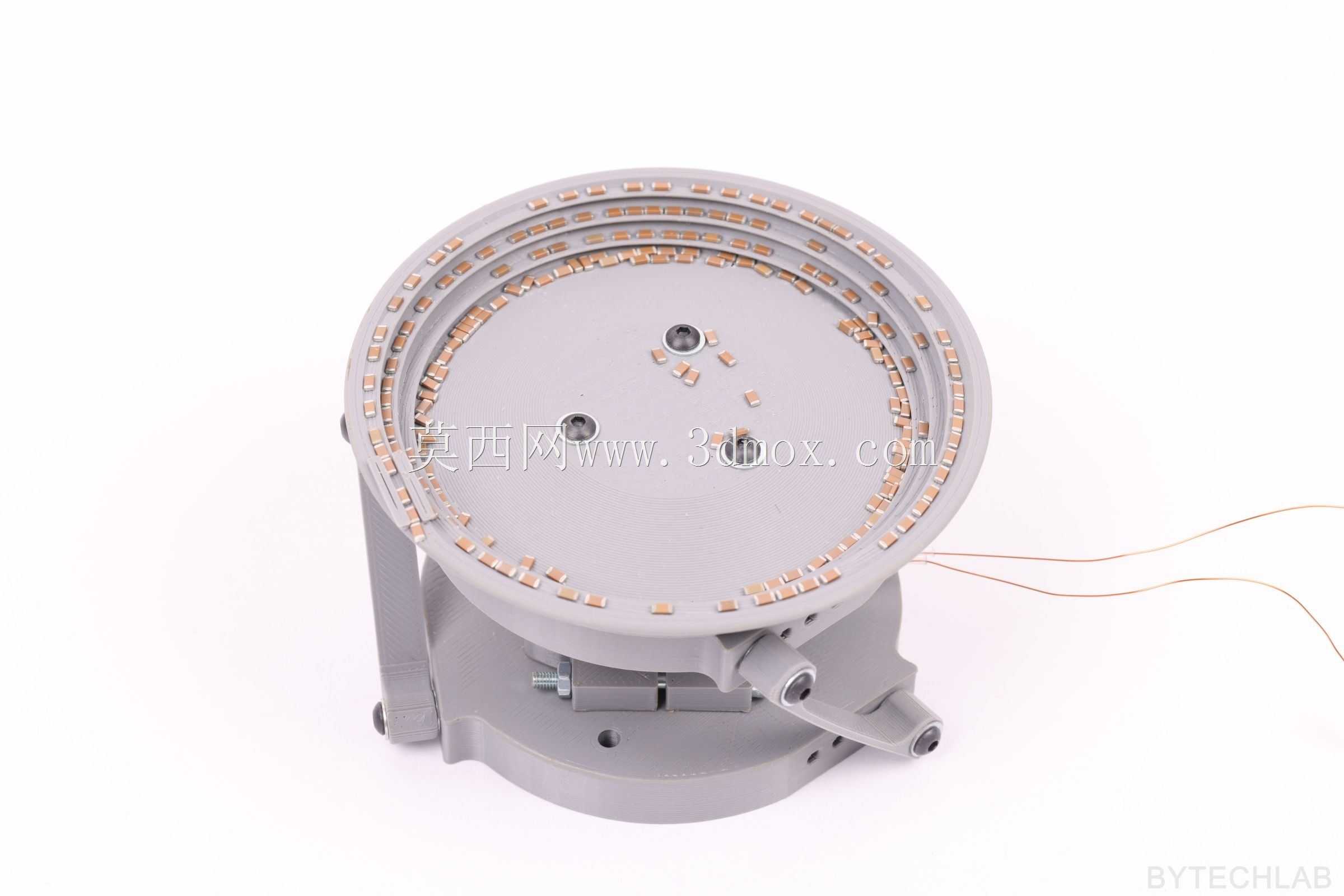

从实际功能逻辑来看，该送料结构依靠内置的电磁铁作为振动动力源，通过高频微幅振动驱动料碗内的1206封装电阻、电容类元件沿着料碗内壁的螺旋轨道逐步上行，轨道宽度经过针对性设计，仅允许姿态正确的元件沿轨道移动，姿态不符的元件会在振动过程中重新落回料碗底部，最终从出料端输出排列整齐、方向一致的SMD元件，可直接对接手工拾取工位或者小型贴片机构的取料位，省去人工逐个分拣零散元件、调整元件姿态的繁琐步骤，大幅降低小批量贴片作业的重复劳动强度。

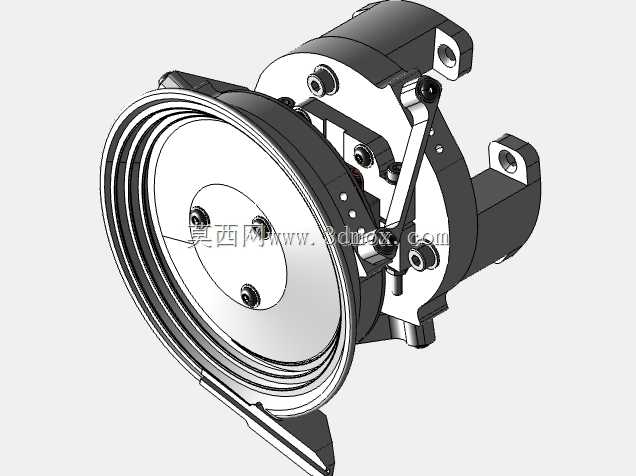

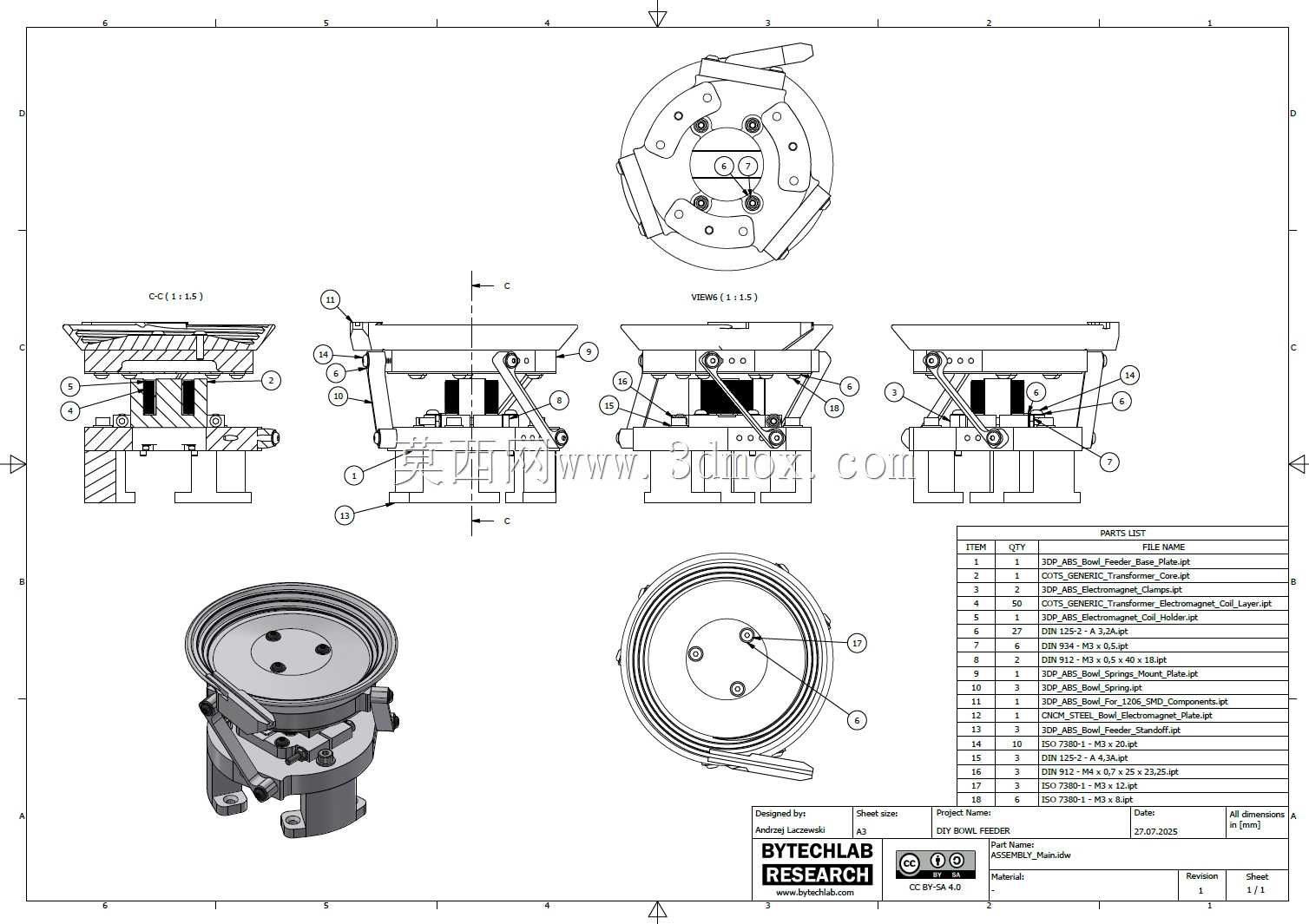

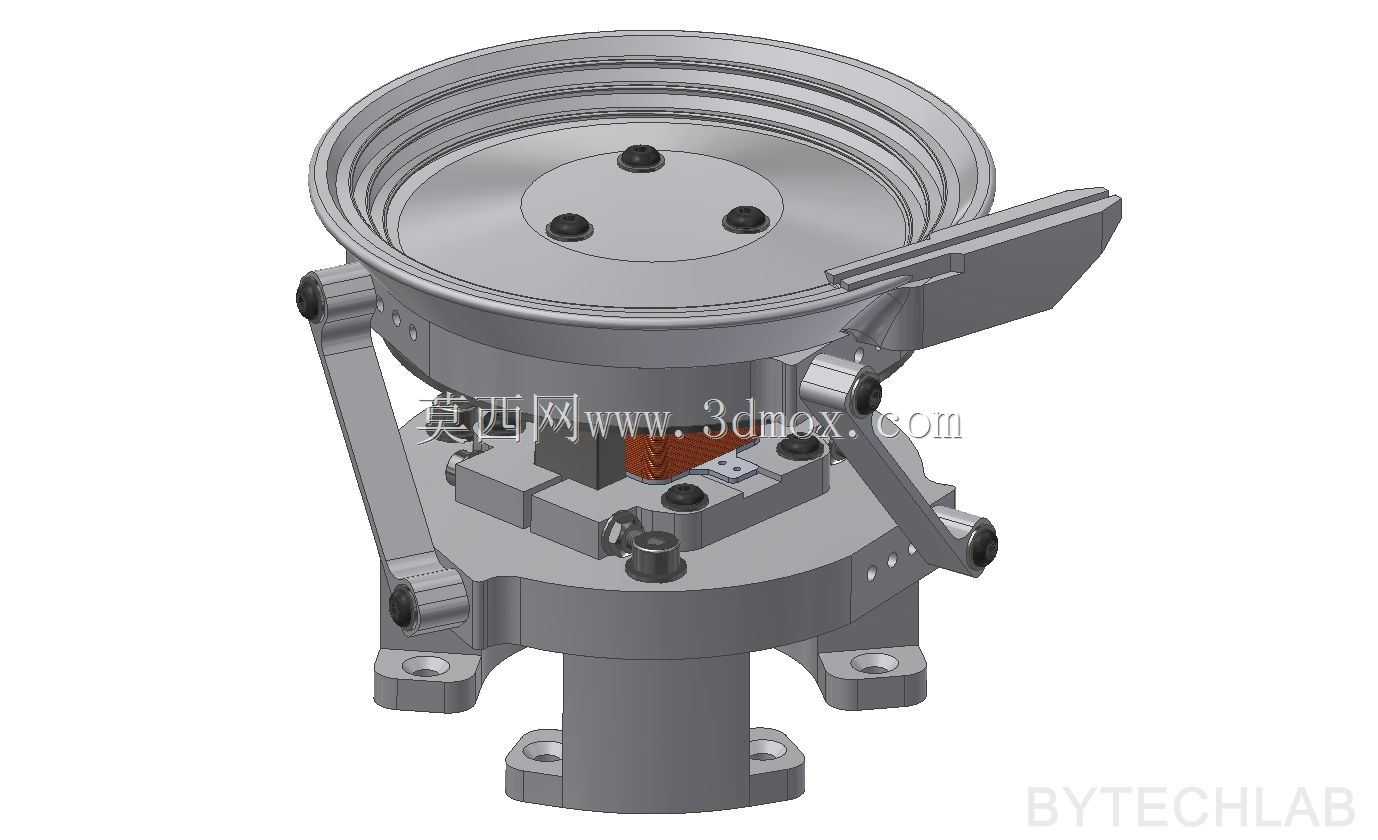

结构设计层面，料碗部分采用一体化的螺旋轨道设计，轨道的爬升角度、侧壁挡边高度均围绕1206元件的外形尺寸做了匹配：1206封装元件的长宽尺寸为3.2mm*1.6mm，轨道有效通行宽度设置为1.8mm，刚好允许元件以长度方向沿轨道行进的姿态通过，轨道侧壁高度设置为1.2mm，避免振动过程中元件从轨道侧边脱落；料碗底部通过弹性支撑结构与底座连接，弹性支撑件的倾斜角度经过反复调校，可将电磁铁产生的上下振动转化为沿螺旋轨道切线方向的微幅扭转振动，保证元件在轨道上的行进速度稳定在每秒2-3个，既不会因速度过快导致元件堆叠卡料，也不会因速度过慢影响供料效率。底座部分集成了电磁铁安装位、振动调节结构，电磁铁的安装间隙预留了0.5-1.5mm的调整空间，使用者可根据实际送料的顺畅度微调间隙大小，改变振动幅度，适配不同重量批次的1206元件；底座底部预留了四个M3规格的安装螺孔，安装孔位间距为60mm*60mm，既可以直接放置在桌面使用，也可以通过螺丝固定在小型工作台架、自动化原型设备的安装板上，安装边界清晰，不会与周边的焊台、镊子放置位、料带收纳区产生空间干涉。

从外形尺寸来看，该送料结构整体最大外径为120mm，整体高度为110mm，料碗内部最大盛料容积约为300ml，单次可装填约5000个1206封装的电阻或电容元件，足够支撑2-3小时的连续小批量贴片作业，无需频繁补料；出料端的轨道出口宽度与1206元件宽度匹配，出口位置距离底座安装面的高度为85mm，刚好适配常规手工贴片作业时的手部拾取高度，也可对接高度匹配的小型直线送料轨道，将元件输送至更远的取料位置。

实际使用过程中，该结构的振动噪音控制在60分贝以内，远低于工业级大型振动盘的工作噪音，适合在实验室、个人工作室这类对噪音有一定要求的场景使用；结构整体没有复杂的传动部件，日常维护仅需定期清理料碗内的元件碎屑、灰尘即可，无需添加润滑油或者更换易损传动件，维护成本极低。针对DIY场景的适配性设计上，该结构的所有零部件均采用常见的工程塑料与标准五金件加工，没有特殊定制的异形非标件，使用者可根据自身需求调整料碗的轨道尺寸，拓展适配其他相近尺寸的SMD元件，比如0805封装元件，仅需在轨道出口处增加宽度限位挡片即可实现适配，具备较强的改造拓展空间。在结构的受力设计上，弹性支撑片采用65Mn弹簧钢材质，厚度为0.3mm，既具备足够的支撑强度承载料碗与内部元件的重量，又能保证振动传递的效率，避免振动能量被过度损耗；电磁铁采用常见的交流牵引电磁铁，工作电压可选220V或者12V，适配不同的使用供电场景，低压版本可直接对接桌面小型设备的直流供电回路，无需额外布设高压供电线路，使用安全性更高。料碗内壁的螺旋轨道采用等距爬升设计，每一圈轨道的爬升高度为5mm，轨道表面做了光滑处理，没有凸起或者毛刺，避免元件在行进过程中被卡滞；轨道末端设置了姿态筛选缺口，当元件以竖立、侧翻的姿态移动到缺口位置时，会因为支撑面积不足直接掉落回料碗底部，只有平贴轨道、方向正确的元件才能顺利通过缺口到达出料口，保证出料的姿态一致性，无需人工再次调整元件方向。
