3D打印盘锥结构射频通讯天线设计

　　这款射频天线采用盘锥结构作为核心辐射形态，主体支撑与辐射振子的连接基座采用3D打印工艺制作，能够适配rtl-sdr等通用软件无线电接收设备的使用需求，在业余无线电通讯、宽频段信号监测、户外临时信号补点等场景下均可稳定发挥作用。从实际使用场景来看，这类宽频段盘锥天线不需要复杂的频段调谐结构，架设完成后即可覆盖较宽的频率接收范围，对于需要同时监测多个频段信号的无线电爱好者、现场信号排查人员来说，能够省去更换不同频段天线的繁琐步骤，单台设备即可完成多类信号的接收作业。

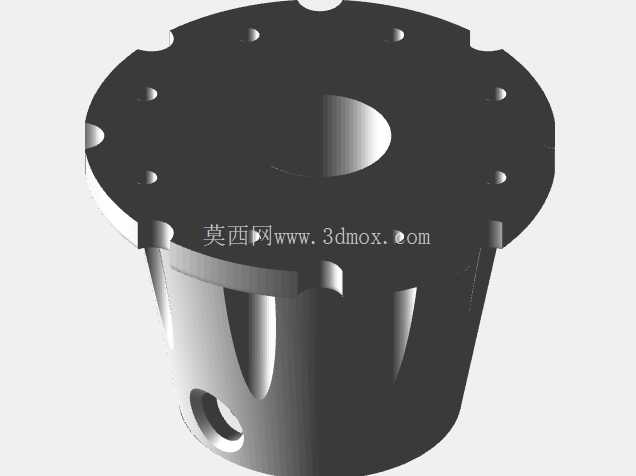

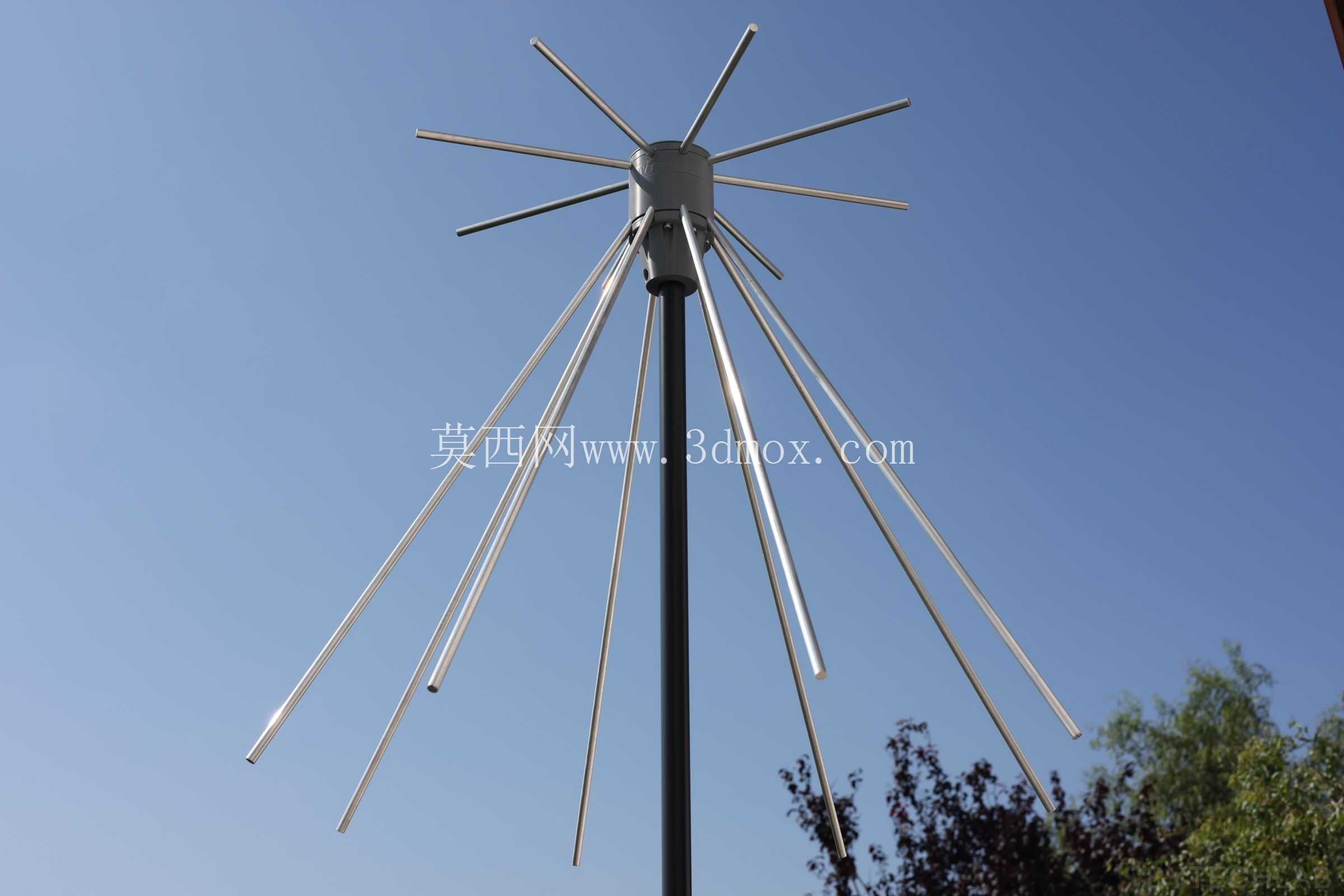

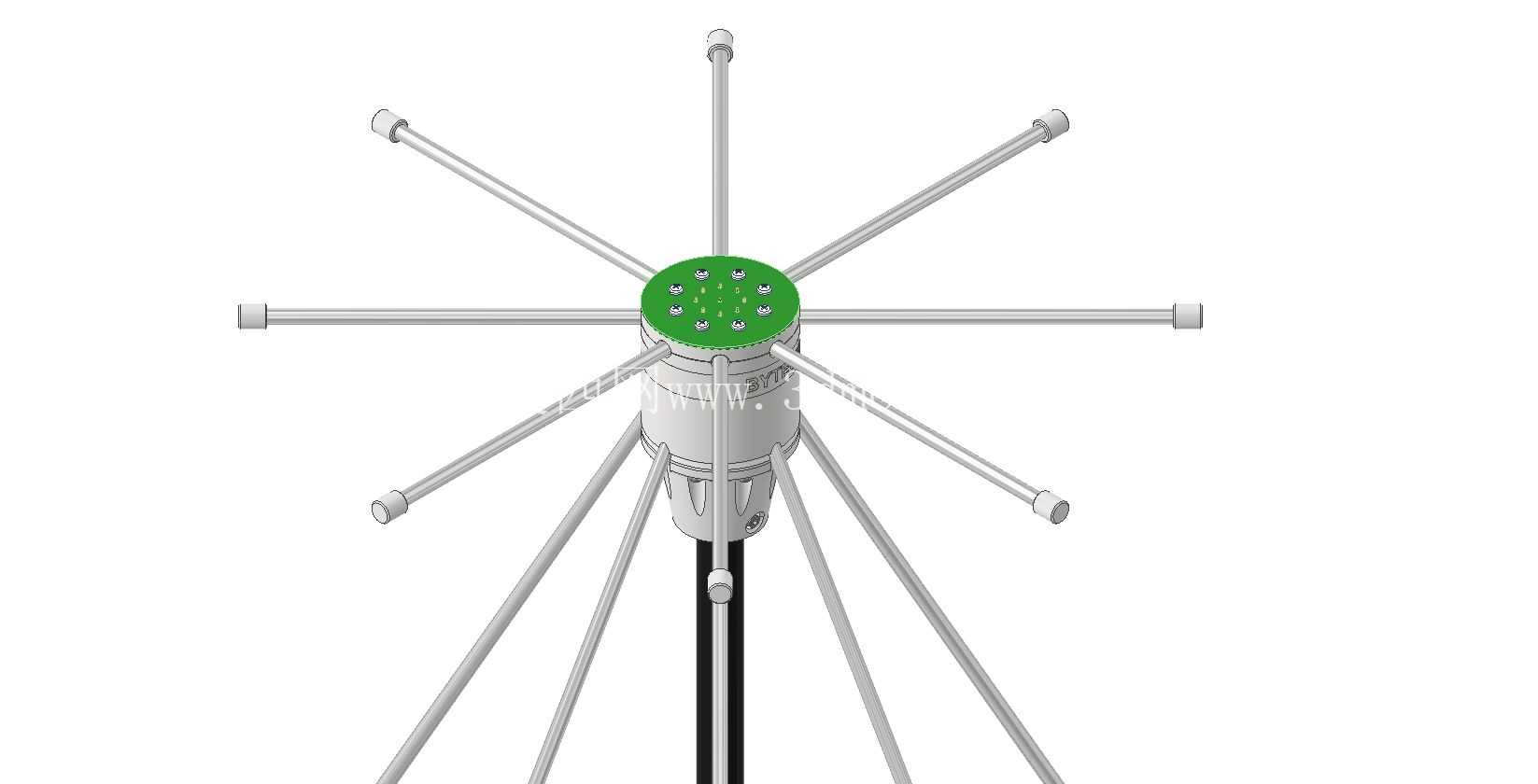

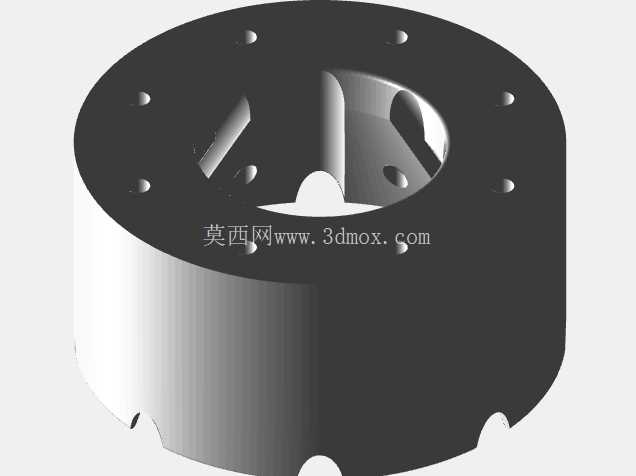

　　从功能特性上看，天线采用中心基座加径向辐射振子的布局，上部水平排布的多根振子与下部斜向延伸的振子共同构成盘锥的辐射结构，这种结构本身具备宽频带、全向水平辐射的特性，在架设时不需要精准对准信号源方向，只要保证天线整体处于垂直安装状态，即可实现水平面360度范围的信号接收，对于移动架设、临时布点的使用场景适配性极强。设计思路上，核心的连接基座采用一体化3D打印结构，将上部振子安装位、下部斜振子固定槽、中心馈电结构的安装空间全部整合在单个打印件内，既减少了传统金属加工件需要多零件装配的累计误差，也能通过打印材料的绝缘特性避免金属基座对辐射振子信号的干扰，每根辐射振子采用标准金属圆杆制作，通过基座上预设的安装孔直接插接固定，不需要额外的焊接工序，使用者可以根据实际使用的频段需求，灵活调整振子的长度来适配不同的接收频率范围，拆装维护的门槛极低。

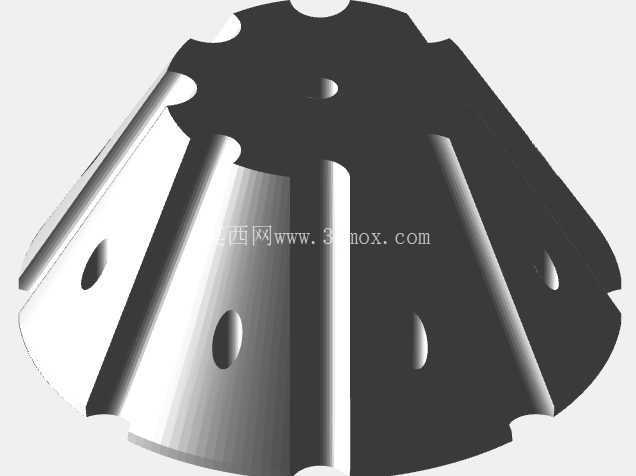

　　从安装边界与尺寸适配来看，天线整体为中心对称结构，中心基座的直径控制在常规手持安装可操作的范围内，上部水平振子展开后形成的圆形辐射面直径，能够满足VHF到UHF频段的常规接收尺寸要求，下部斜向振子向下呈伞状展开，既能够保证锥面结构的辐射角度要求，也能在安装时自然形成对中心馈线的屏蔽保护，减少馈线外皮感应信号对接收效果的干扰；安装接口部分预留了标准的同轴馈线连接位，能够直接匹配常规通讯天线使用的同轴电缆接头，底部的安装杆采用通用通讯杆的标准直径，既可以固定在室外的支撑杆上做长期架设使用，也可以搭配小型三脚架放置在桌面、临时工作台做室内或近场信号接收使用。

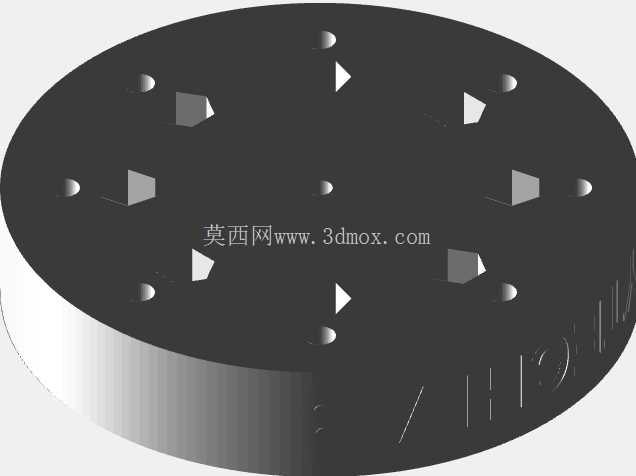

　　在结构细节处理上，每根振子的末端都做了圆滑收边处理，既避免尖锐边缘在安装架设时划伤操作人员，也能减少振子末端的信号尖端放电效应，提升强电磁环境下的使用稳定性；基座上的振子安装孔采用过盈配合设计，振子插入后不需要额外的固定螺丝即可保持稳定的结构强度，在户外有风的环境下使用也不会出现振子松动移位的情况，同时如果出现振子弯折损坏的情况，只需要拔出损坏的振子更换同直径的金属杆即可完成维修，不需要整体更换天线主体，大幅降低了使用维护的成本。相较于传统的金属加工盘锥天线，这种采用3D打印基座的设计大幅压缩了整体的重量，整体重量不到全金属结构同规格天线的三分之一，对于户外携带、临时架设的使用场景来说，能够有效降低携带负担，同时3D打印的基座可以根据实际使用需求灵活调整安装孔位的角度、数量，不需要重新开模制作金属零件，小批量定制或者个人DIY制作的门槛极低，非常适合无线电爱好者根据自身的使用需求做个性化的调整修改。
