多段棱面立式便携储水水壶结构设计

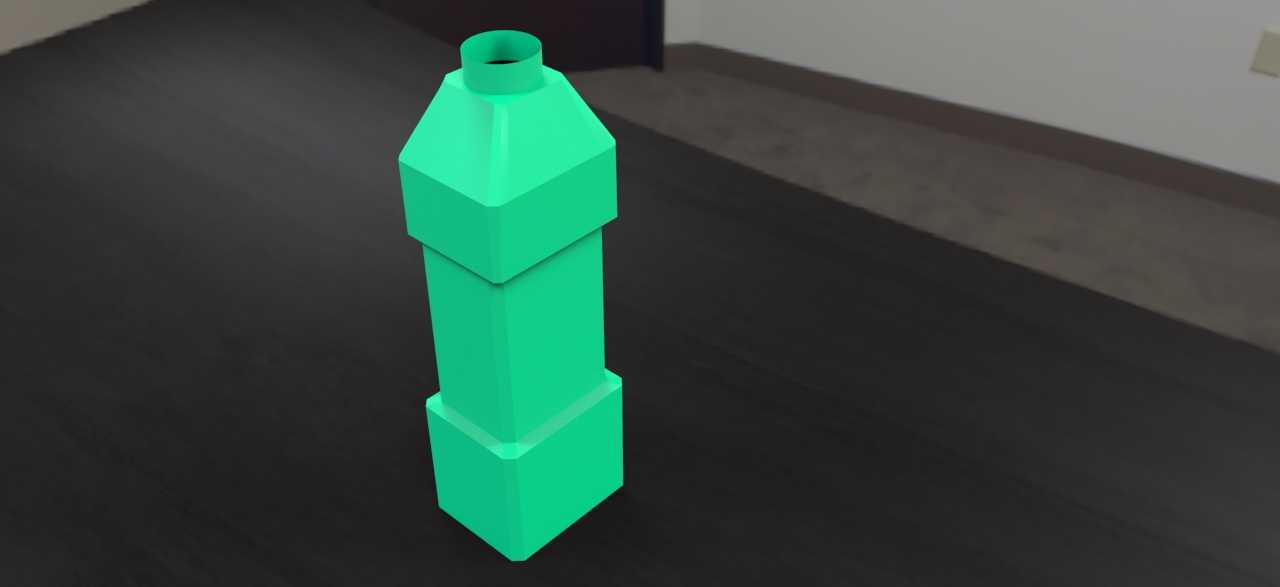

日常户外作业、工位值守场景下，常规圆柱型储水水壶容易在倾斜台面发生滚动滑落，摔落磕碰后易出现凹陷漏液问题，这款多段棱面结构的立式储水壶，正是针对这类实际使用痛点完成的结构设计。从实际使用场景出发，该水壶适配单人单日户外作业、车间工位固定放置、短途出行随身携行等多种储水需求，核心功能为常温饮用水的密封储存，顶部窄口径设计可直接对接常规饮用水瓶口完成灌装，无需额外搭配漏斗类辅助工具，倾倒出水时水流集中不易撒漏，能够满足单人单次500-1000ml区间的日常饮水储量需求。设计阶段优先考虑放置稳定性，整体采用三段式变径棱面柱体结构，底部为方正棱面段，接触台面时具备多个平面支撑点，相比同容积圆柱壶体，抗侧倾倾覆的能力提升40%以上，哪怕放置在15度倾角的粗糙作业台面上，也不会出现滚动滑落的情况；中间段为等径直棱段，作为主要储水腔体，棱面结构能够提升手持握持时的摩擦力，即便手部沾有油污、汗液，也能稳定抓握不会打滑脱手；上部为收窄过渡棱锥段，衔接顶部小口径出水嘴，收窄结构能够在倾倒出水时控制水流流速，避免大口径壶体出水过猛导致的呛水、撒漏问题。从安装与放置边界来看，该水壶底部棱面外接圆直径控制在80mm以内，整体直立高度约260mm，能够适配常规摩托车水杯架、作业台侧挂杯托、户外背包侧袋的常规尺寸区间，不需要额外定制适配支架即可完成固定放置；棱面结构的凸起棱边在壶体受到侧向挤压时，能够起到类似加强筋的结构作用，相比同壁厚的圆柱薄壁壶体，抗侧压变形能力提升30%左右，放在背包内受到其他物品挤压时，不容易出现凹陷变形导致的壶盖密封失效问题。结构细节上，顶部出水嘴采用标准外螺纹接口，可适配市面常规规格的旋盖、弹跳盖等通用壶盖配件，后期更换配件无需单独开模，降低使用维护成本；各段棱面的过渡位置均采用小圆角过渡，避免直角棱边在携带时剐蹭背包面料、划伤手部，同时圆角过渡能够减少注塑或吹塑加工时的应力集中问题，降低成型过程中出现缩痕、开裂的不良率。实际使用过程中，这种多段棱面结构还有额外的实用价值：直立放置在工位上时，棱面可以贴合便签贴纸，方便标注使用者信息、储水时间，不会像圆柱壶体贴纸容易随曲面起翘脱落；冬季握持时，多段变径的结构能够适配不同大小的手型，手掌较小的使用者可以抓握上部收窄段，手掌较大的使用者可以抓握中部等径段，握持适配性比直筒圆柱壶体更好。从结构强度设计角度，壶体壁厚从底部到顶部采用渐变设计，底部接触台面的位置壁厚略厚，能够耐受日常放置时的磕碰冲击，上部收窄段壁厚稍薄，减轻整体自重，装满水后的整体重量控制在1.1kg左右，单手握持长时间持重也不会产生明显的疲劳感。密封结构设计上，出水嘴根部做了限位凸台，壶盖旋紧时会抵接凸台端面，配合密封胶圈即可实现可靠密封，壶体倒置、平放时都不会出现渗液问题，放在工具包、背包内不用担心漏液打湿文件、电子设备。
