RC模型车用枪式无线遥控器结构设计

　　这款枪式无线遥控器是面向RC模型汽车场景开发的手持操控终端，核心用途是为比例遥控模型车提供转向、油门的精准操控输入，区别于传统杆式遥控器，枪式结构更贴合车辆操控的直觉逻辑，用户单手握持时可通过食指扣动扳机控制油门与刹车，拇指转动侧面手轮控制转向角度，操作逻辑和真实驾驶的肌肉记忆高度契合，能大幅降低新手的操控学习成本，也能满足资深玩家对精细操控的需求。

　　从实际应用场景来看，这类遥控器广泛适配1:10、1:8等主流比例的电动、油动遥控模型车，包括平跑车、越野车、攀爬车、短卡等多个细分品类，部分同结构产品经过参数调整后也可用于遥控船、履带式模型的操控，核心是通过2.4G无线信号将操控端的比例输入转化为接收机可识别的控制信号，传递给模型端的舵机与电调，实现动作的实时响应。

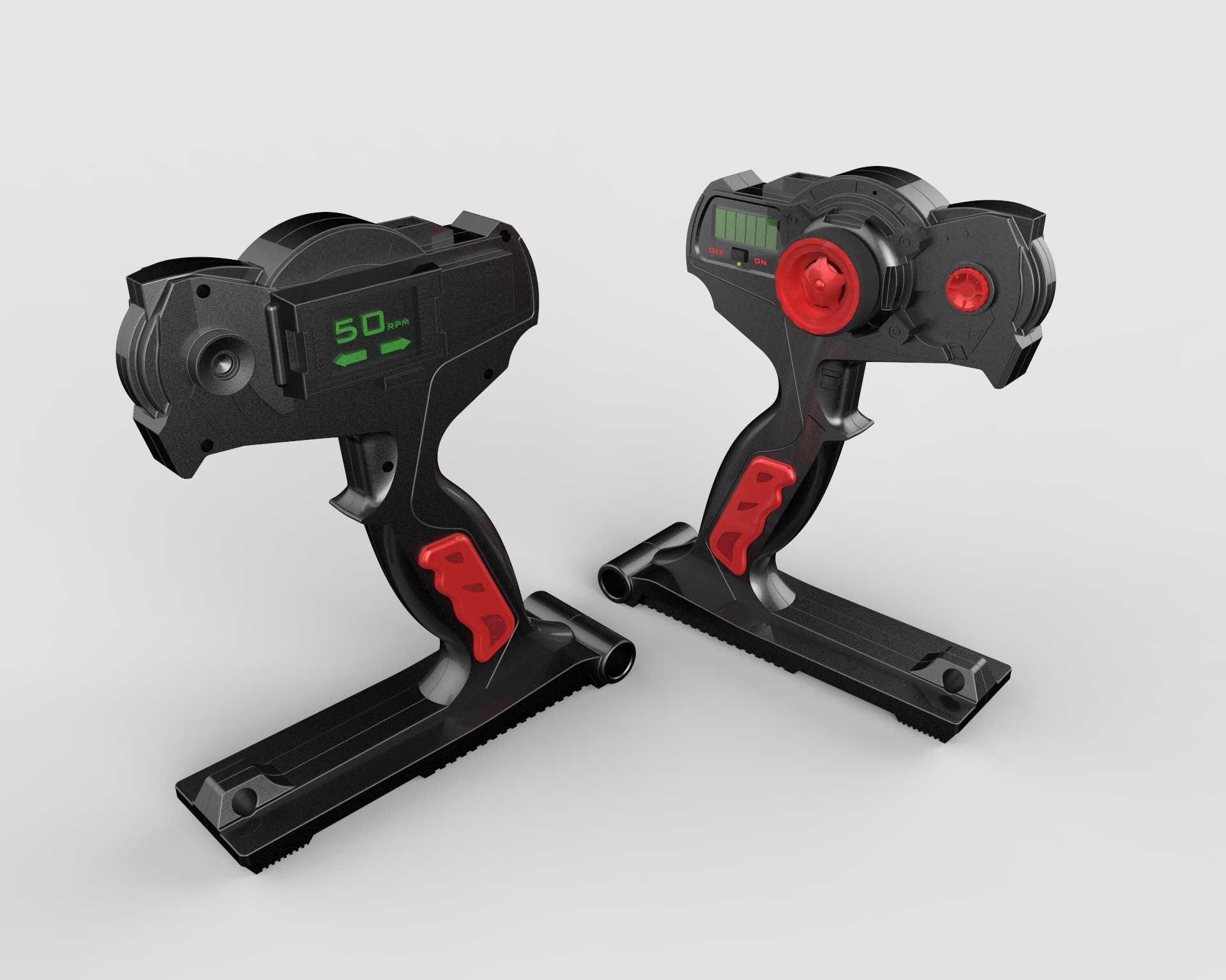

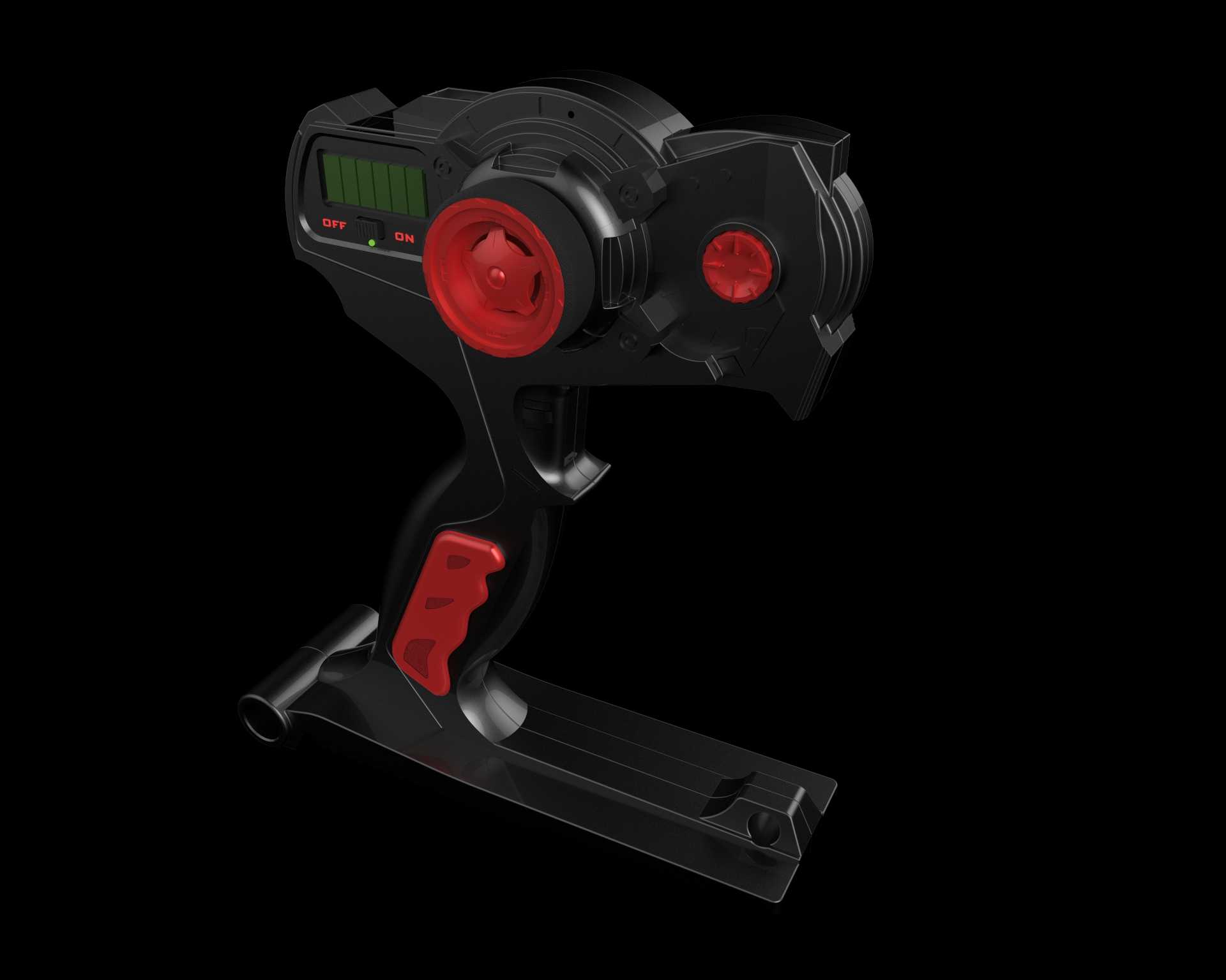

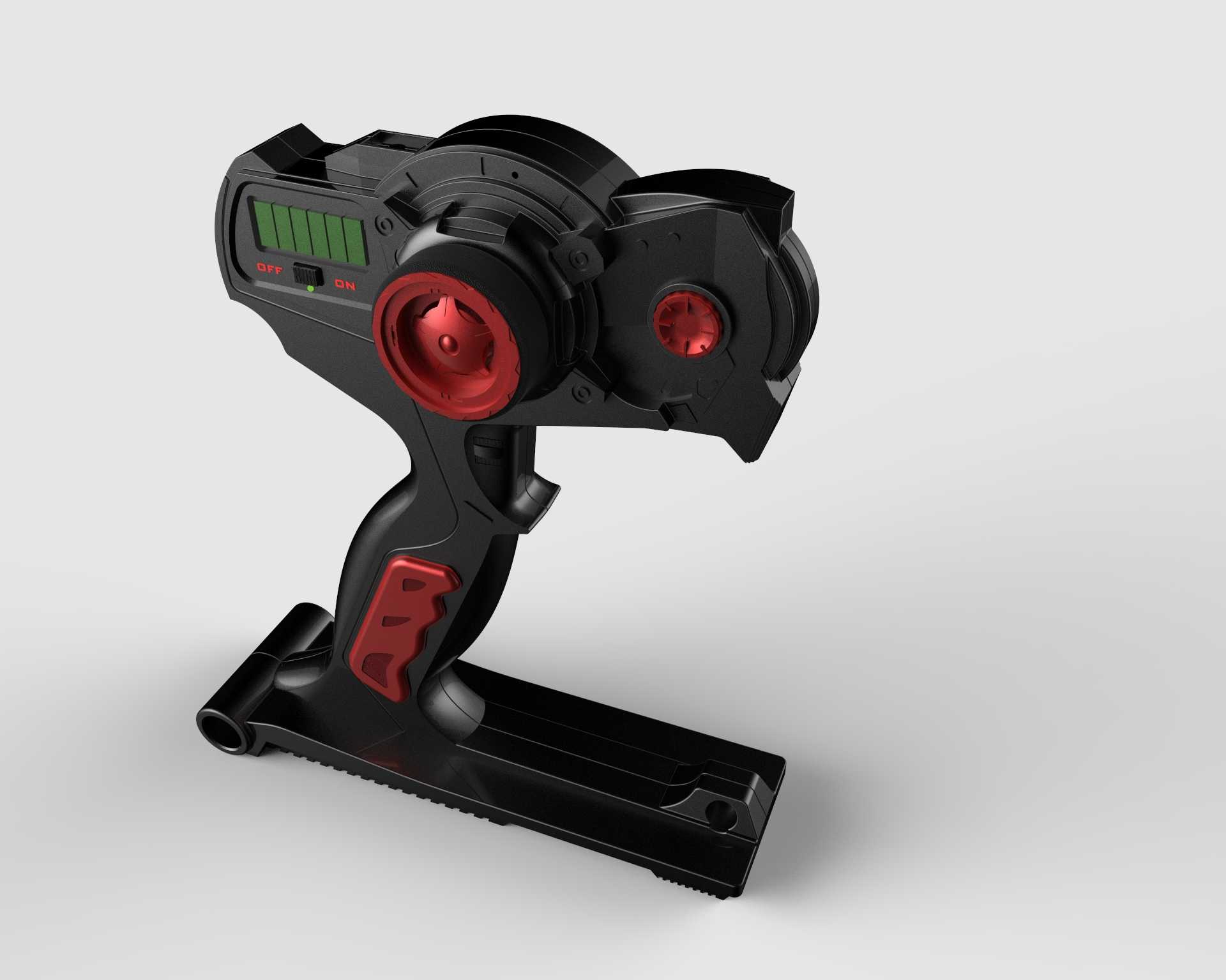

　　产品的功能特性围绕操控精度与握持体验做了针对性设计，扳机部分做了弧度贴合指腹的造型，表面设置防滑纹理，扣动行程内的阻尼做了分段调校，初始段阻尼较轻对应小幅度油门微调，中后段阻尼线性提升对应全油门输出，避免误触导致的模型急加速失控；侧面转向手轮采用偏心轮结构，转动角度与舵机输出角度呈线性对应，手轮表面包裹软胶材质提升摩擦力，转动时的回中力度经过调校，既不会因为回中力过大导致转向微调困难，也不会因为回中力不足导致松手后方向偏移。手柄主体的握持区域做了人体工学收腰设计，贴合手掌大鱼际与指根的贴合曲线，长时间握持操控不会产生明显的压痕与疲劳感，底座部分做了加宽平底设计，闲置时可直接平稳放置在桌面，不需要额外的支架支撑。

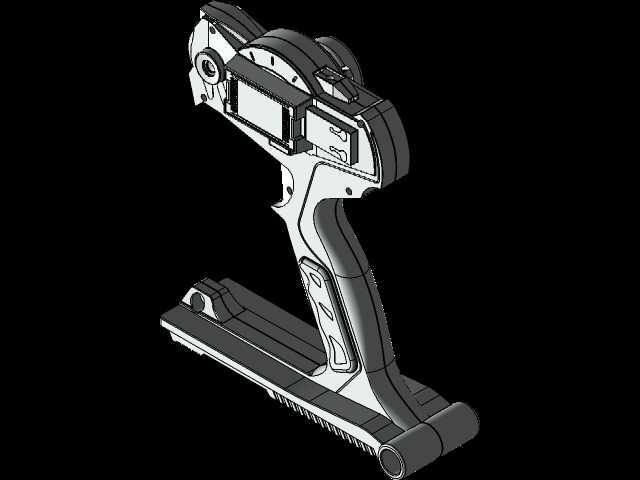

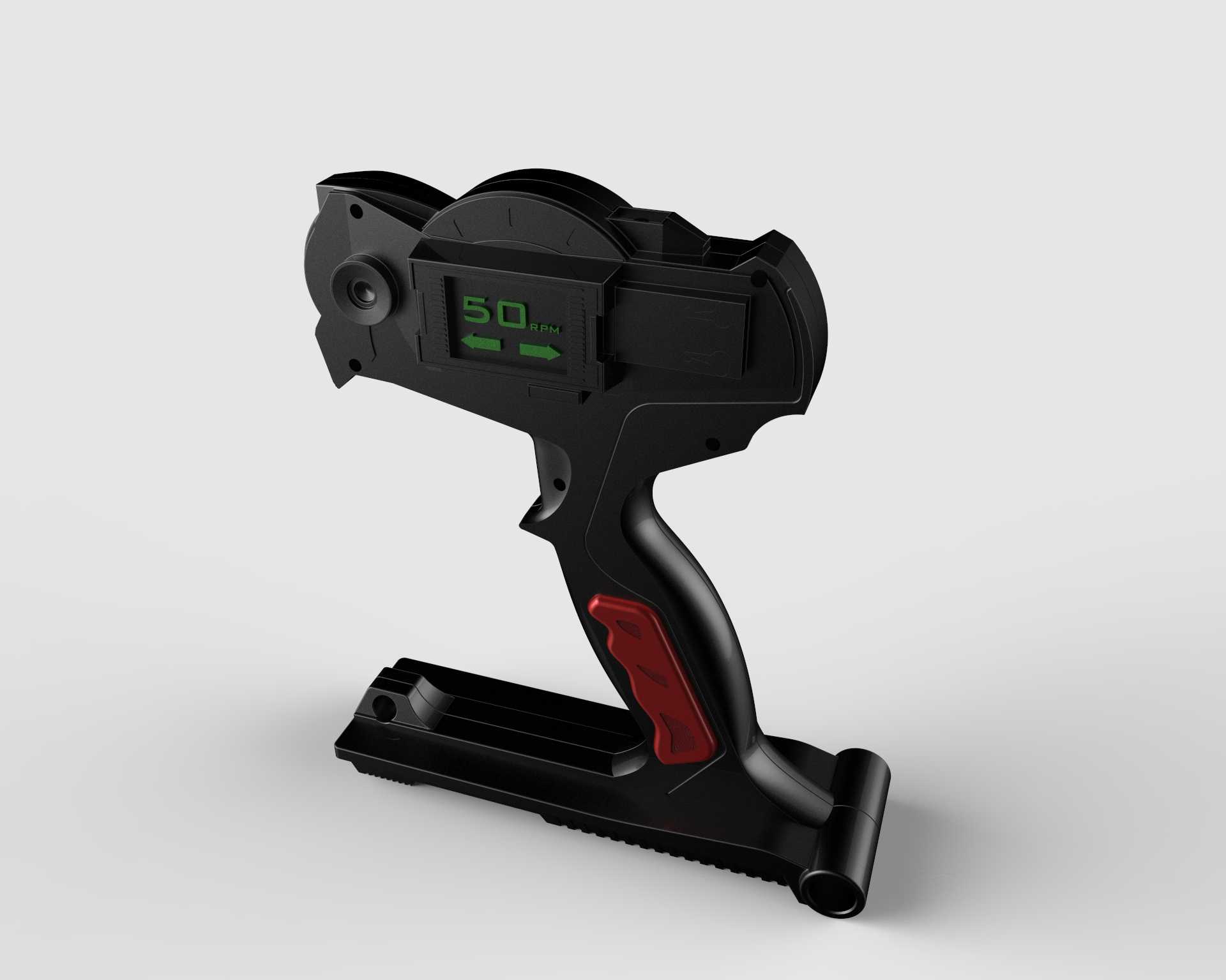

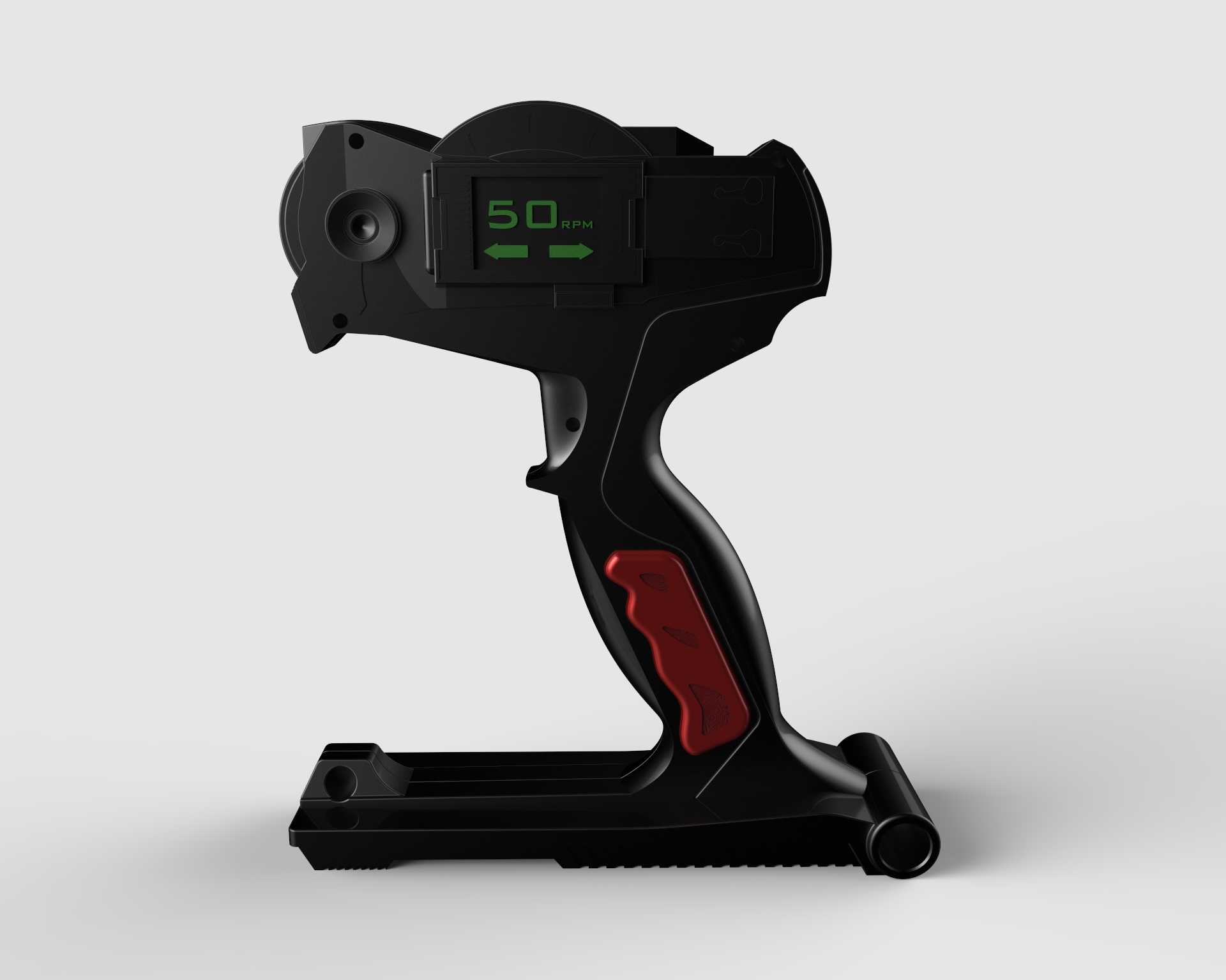

　　设计思路上优先平衡了结构强度与握持重量，外壳主体采用耐冲击的ABS工程塑料，扳机、手轮等高频受力部件采用加纤尼龙材质，兼顾抗摔性能与轻量化，整体重量控制在单手握持无负担的区间，即使长时间下场操控也不会出现手腕酸胀的问题。内部结构做了分层布局，上层放置射频发射模块与显示屏，中层放置主控电路板与按键组，下层放置电池仓，重心落在手柄握持区域的中心位置，握持时不会出现头重脚轻的前倾感。顶部的数显屏幕可实时显示当前操控参数、信号强度、剩余电量，屏幕做了内凹设计避免放置时刮花表面，屏幕旁设置的微调按键可快速调整转向中位、油门中位，不需要进入复杂的菜单层级，下场调试时操作效率更高。

　　外形尺寸与安装边界方面，整体高度适配成年男性手掌尺寸，握持部分的周长控制在90mm左右，扳机的扣动行程为8mm，转向手轮的转动角度为左右各45度，底座的支撑面尺寸为120mm*60mm，放置时的稳定倾角为15度，不会轻易倾倒。内部电池仓兼容常规5号电池与同尺寸的锂电池，电池仓盖采用卡扣式设计，不需要额外工具即可快速更换电池，仓盖边缘做了防水胶条预留，可满足户外玩车时的防泼溅需求，避免少量雨水、灰尘进入内部损坏电路。手轮与扳机的转动轴部位都设置了耐磨衬套，长期使用不会出现虚位，保证操控精度的长期一致性，外壳的拼接缝隙控制在0.1mm以内，既保证装配精度，也避免灰尘进入内部结构。
