双机位同步拍摄可调式相机固定支架

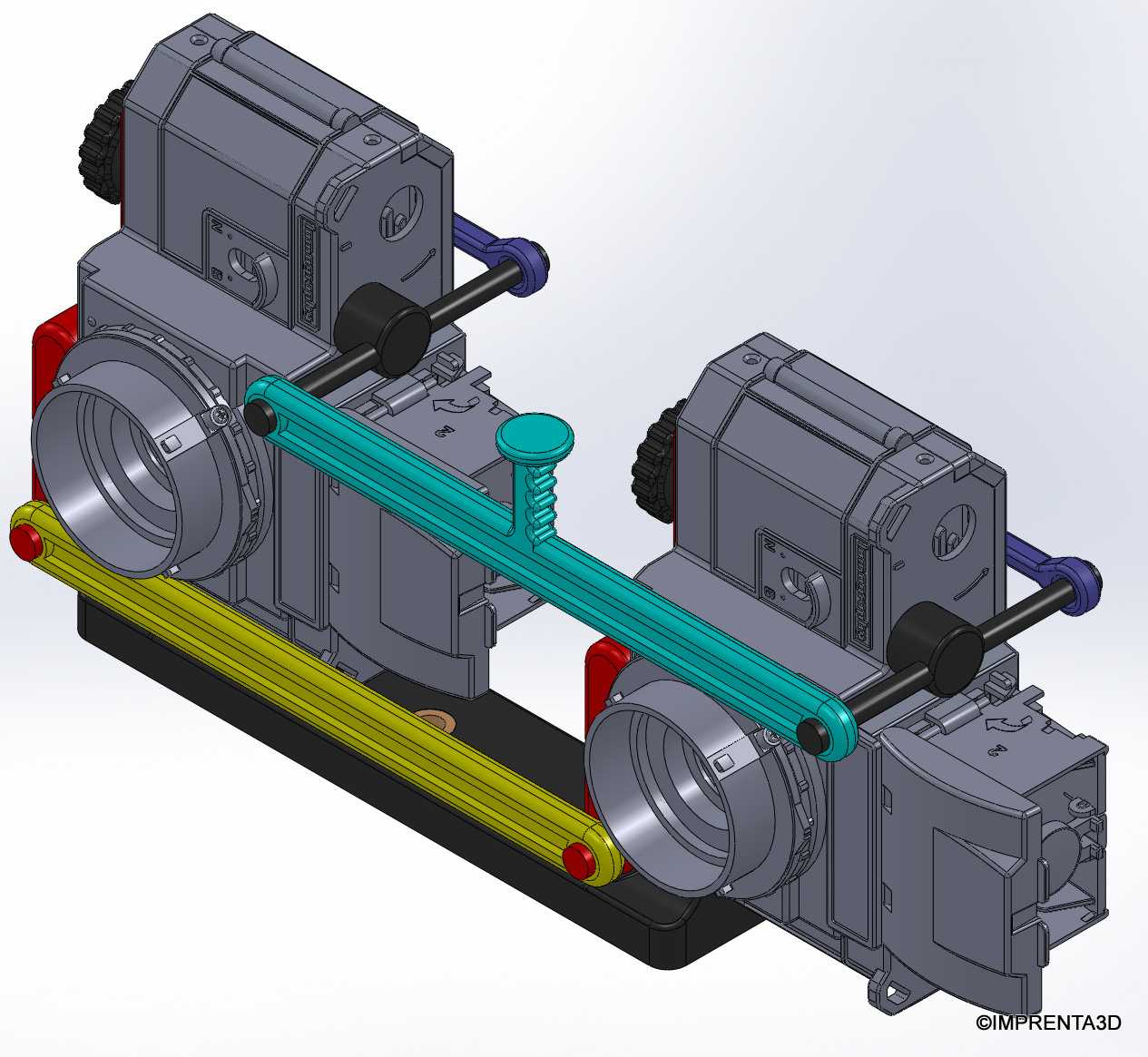

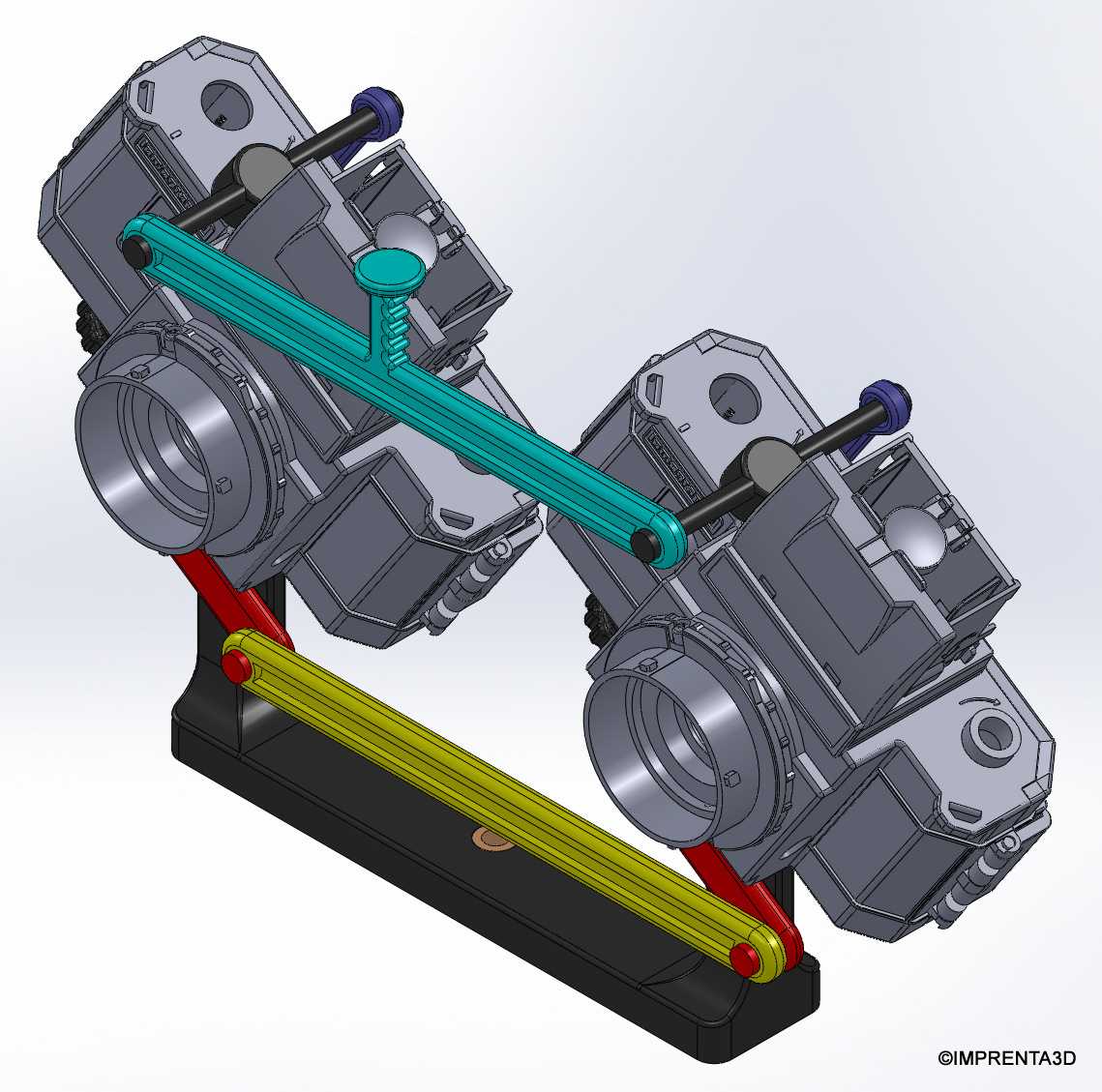

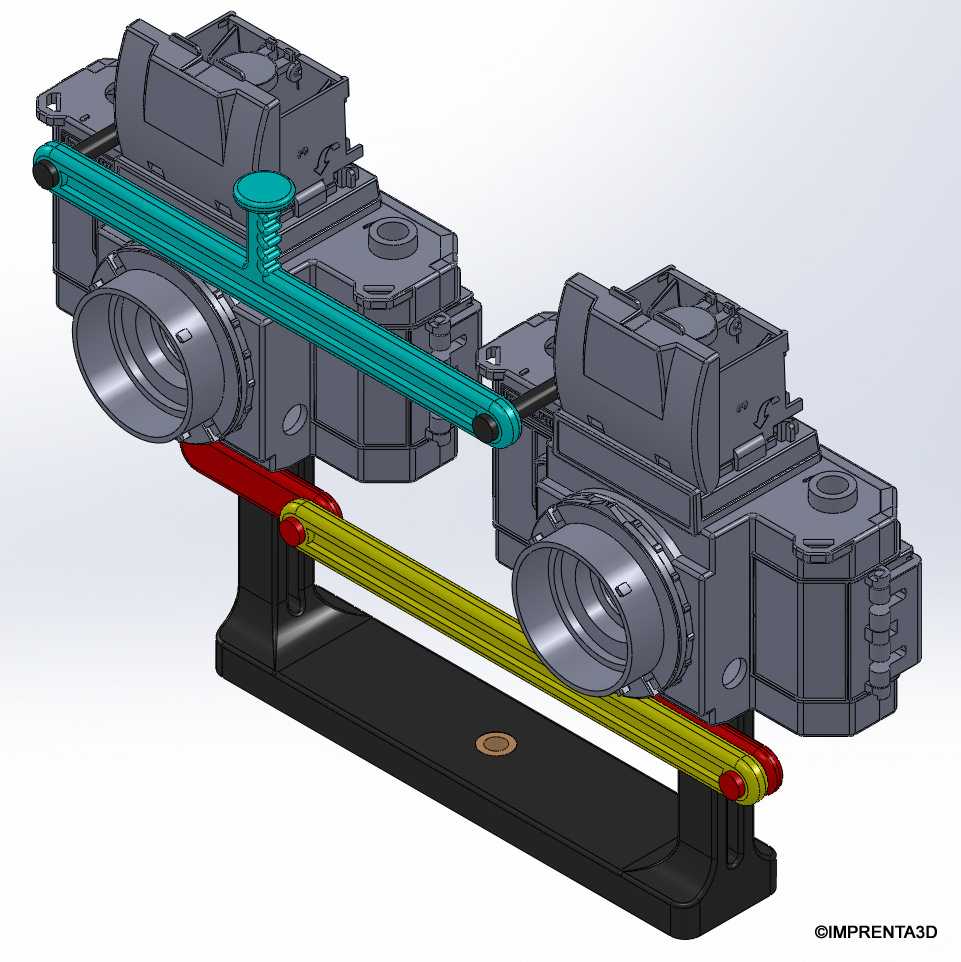

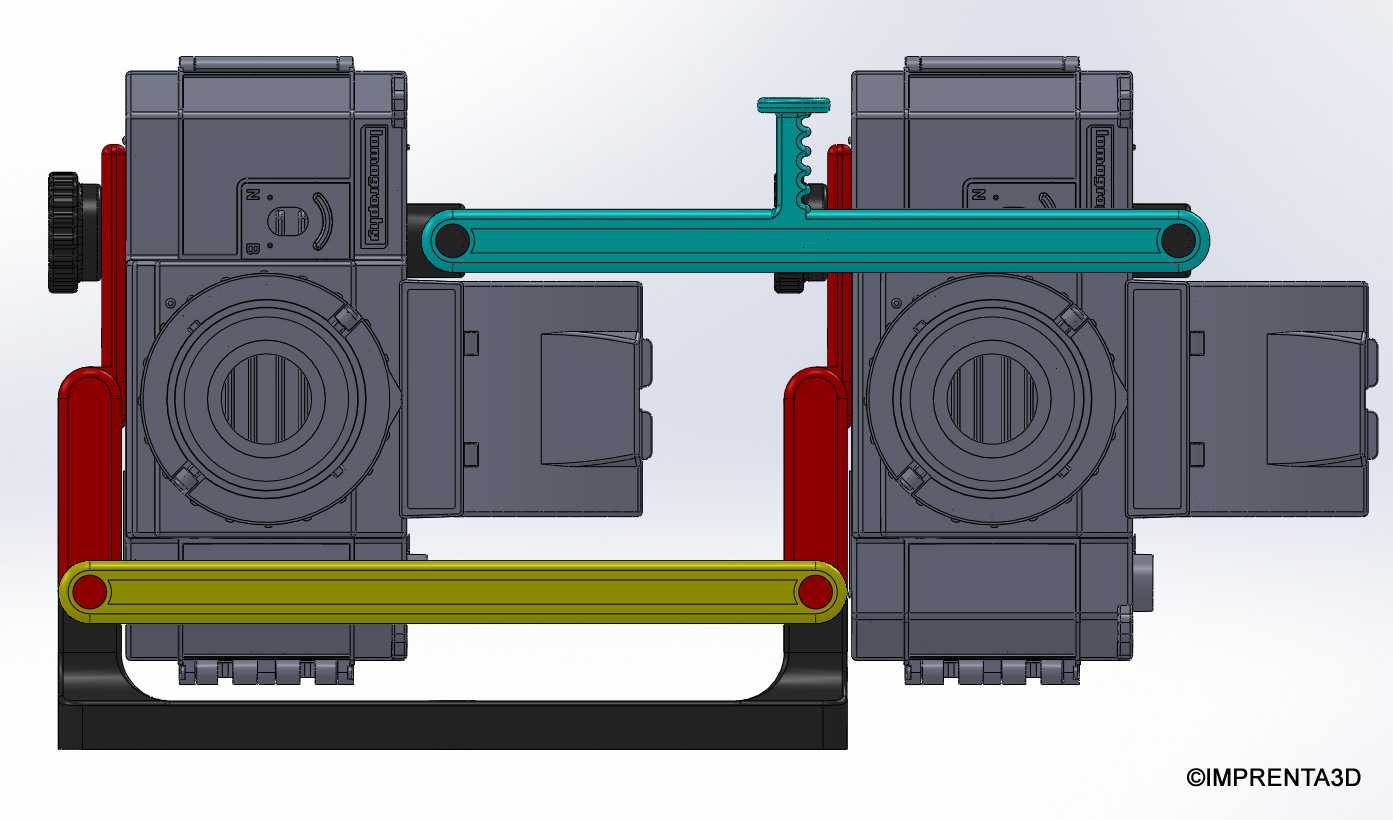

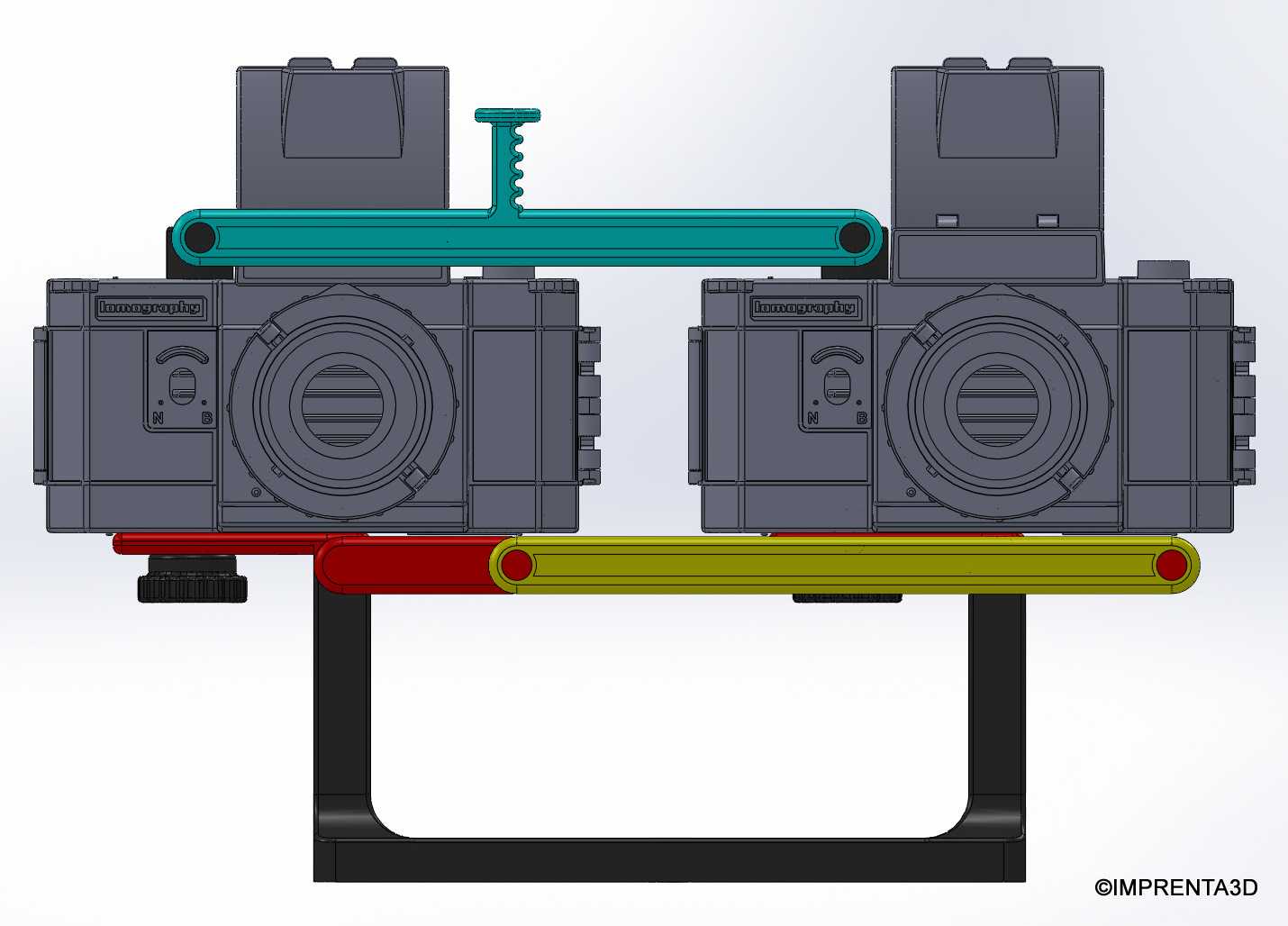

这款双机位拍摄固定支架，主要面向需要同步采集双视角影像的拍摄场景，不管是工业产品的多角度外观记录、小型工件的三维视觉扫描补拍，还是静物拍摄时的横竖视角同步取景，都能通过这套支架实现两台拍摄设备的稳定固定，省去反复调整单台机位、重复校准拍摄角度的繁琐步骤。从结构设计来看，支架采用双侧对称的机位安装位，每个安装位都预留了标准相机安装螺孔的适配空间，可直接匹配常规消费级相机、工业视觉相机的底部安装接口，安装时无需额外加工转接件，直接锁紧即可完成设备固定。支架的横向连接部分采用上下两根平行的连杆结构，上方的青绿色连杆集成了小型辅助安装座，可额外搭载补光灯、麦克风这类小型拍摄配件，下方的橄榄黄色连杆作为主承重连接梁，壁厚做了加厚处理，避免两台相机同时安装后出现连杆下挠、机位偏移的问题。两侧的红色支撑臂采用L型弯折结构，底部通过黑色的底框连成整体，整个底框作为支架的支撑基准，可直接放置在平整的工作台面，也可通过底框预留的安装孔固定在拍摄台、导轨滑台等移动载体上，适配固定拍摄和移动跟拍两类使用需求。在角度调节功能上，支架的横向连杆与两侧支撑臂的连接端采用了可锁紧的铰接结构，松开锁紧旋钮后，可带动两台相机整体绕铰接轴转动，实现垂直俯拍、水平平拍两个核心拍摄角度的快速切换，切换过程中两台相机的相对位置保持固定，无需重新校准双机的间距和光轴平行度，能有效减少拍摄前的准备时间。从安装边界尺寸来看，支架整体宽度控制在可容纳两台常规尺寸单反相机并排安装的范围，不会因为跨度过大导致放置时占用过多工作台空间，两侧支撑臂的高度预留了相机安装后镜头向下/向前的伸出空间，避免镜头与支架结构产生干涉，同时支撑臂与相机接触的位置做了避空设计，不会遮挡相机的电池仓、数据接口，拍摄过程中更换电池、连接数据传输线都无需拆卸相机。在实际使用场景中，这类双机位支架常被用于工业检测环节的视觉采集工位，比如小型零部件的外观缺陷检测，需要同时采集工件的正面和侧面图像，通过这套支架固定两台工业相机，可一次性完成两个视角的图像采集，相比单相机反复移位拍摄，检测效率能提升近一倍；在民用摄影领域，这类支架也可用于产品开箱、手工制作过程的双视角记录，一个机位拍摄整体画面，一个机位拍摄操作细节，两台相机同步启停，后期剪辑时无需对齐不同机位的时间轴。设计过程中，整个支架的受力路径做了明确规划，相机的重量通过安装座传递到两侧支撑臂，再通过支撑臂传递到底部的整体框架，每一段连接结构的受力都控制在材料许用应力范围内，即使长时间挂载两台相机，也不会出现结构塑性变形，保证机位的长期稳定性。支架的所有活动连接部位都采用了摩擦锁紧加定位销的双重固定方式，调整到目标角度后，先通过摩擦副预紧，再插入定位销锁死，避免拍摄过程中因为设备震动、意外触碰导致角度偏移，拍摄过程中无需反复检查机位是否松动。
