起重设备用重载滑轮支撑导向组件

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337280
  • 起重设备用重载滑轮支撑导向组件
  • 起重设备用重载滑轮支撑导向组件
  • 起重设备用重载滑轮支撑导向组件
  • 起重设备用重载滑轮支撑导向组件

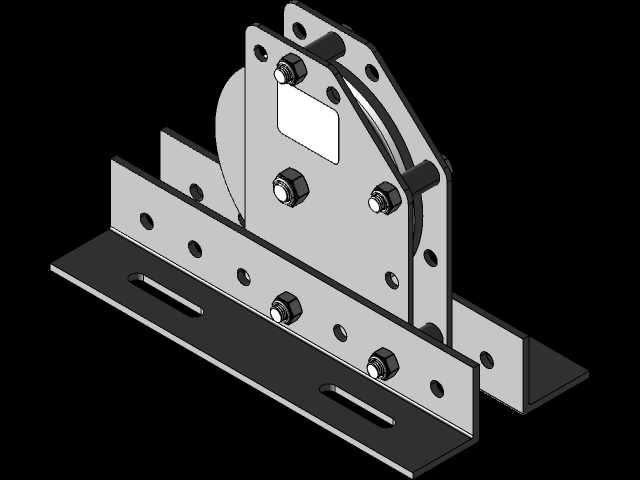

  在车间起重作业、物料垂直转运、重型设备移位等场景中,滑轮组件是改变钢索受力方向、分散载荷应力的核心执行部件,这套滑轮支撑导向结构的设计,完全围绕额定工况下的长期稳定运行展开,没有冗余的装饰性结构,每一处板件的开孔、折弯、螺栓排布都对应实际受力需求。从安装边界来看,底部的安装底板开设了两个长圆形调节孔,可适配安装基面的孔位偏差,安装时不需要对基座进行二次扩孔加工,能直接通过螺栓完成固定,底板两侧向上折弯的L型支撑板作为主承载框架,与中间的滑轮安装立板通过多组六角螺栓锁紧,所有连接位置都没有采用焊接结构,一方面避免焊接热变形导致的滑轮轴孔同轴度偏差,另一方面也方便后期磨损部件的单独更换,不需要整体报废整个组件。

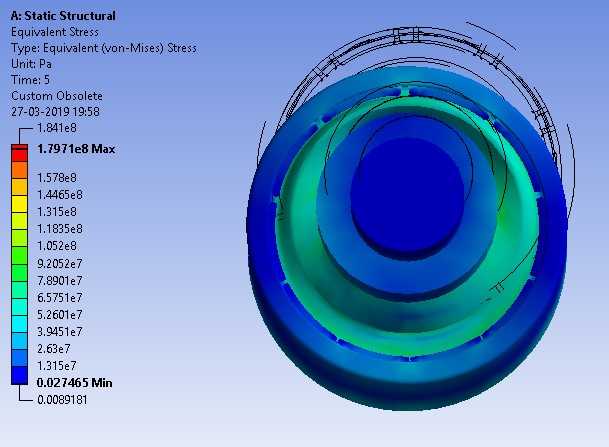

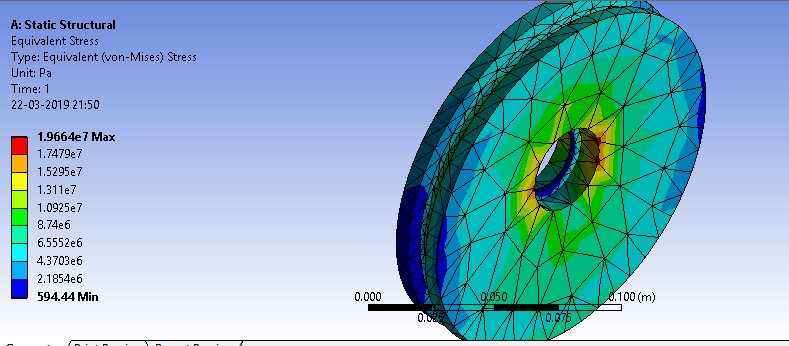

  滑轮本体夹在两片对称的安装立板之间,轮轴穿过立板的同轴孔后通过轴端挡圈限位,轮槽的弧度匹配常规起重钢索的外径,钢索嵌入轮槽后不会出现脱槽、偏磨的问题,立板上方预留的两个安装孔可用于加装防脱挡块,进一步避免作业过程中钢索跳出轮槽引发安全隐患。设计过程中首先对额定载荷下的受力路径做了拆解:钢索承受的拉力通过滑轮传递到轮轴,轮轴将载荷分散到两侧的安装立板,再通过立板与L型支撑板的连接螺栓传递到底部安装板,最终分散到整个安装基座上,每一层受力传递的位置都做了应力集中规避,比如立板上的螺栓孔都做了倒角处理,板件的折弯圆角匹配板材厚度,避免折弯处出现应力裂纹,螺栓排布的间距满足紧固件安装的操作空间,使用常规套筒扳手就能完成全部拆装作业,

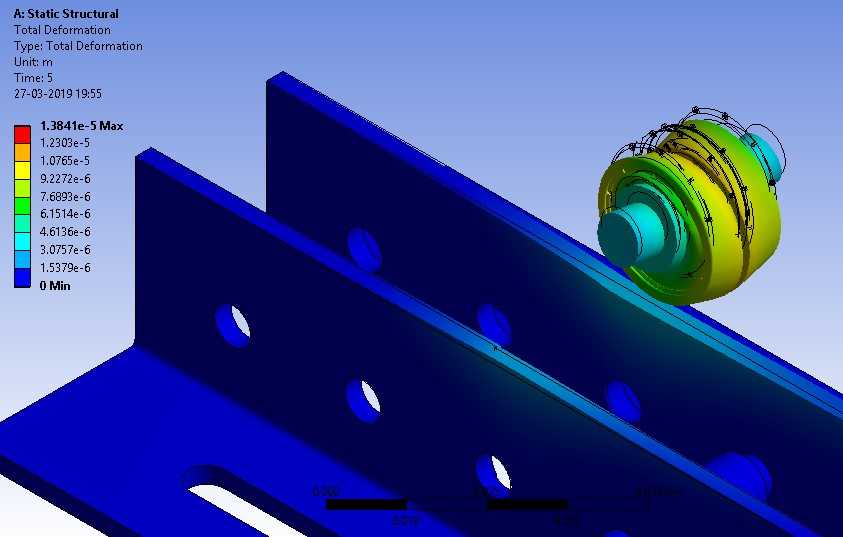

  不需要特殊定制工具。在实际使用场景中,这套组件既可以作为固定导向滑轮安装在起重设备的臂架端部,改变钢索的牵引方向,也可以多组组合构成滑轮组,配合卷扬机构实现重载物料的提升作业,立板侧面的方形开孔一方面是为了减轻整体结构重量,另一方面也可以作为观察窗,随时查看滑轮轮槽的磨损情况、钢索的排布状态,不需要拆解组件就能完成日常巡检。整个结构的外形尺寸紧凑,不会占用过多的安装空间,所有外露的螺栓端部都没有超出板件外侧的轮廓,避免作业过程中剐蹭钢索或者周边设备,板件表面做了氧化防锈处理,适合车间、仓库、户外货场等多尘、轻度潮湿的作业环境,不需要频繁做表面防腐维护。从载荷适配性来看,结构的板材厚度、螺栓规格、轮轴直径都经过受力校核,在规定的额定载荷下长期运行不会出现板件变形、螺栓剪断、轮轴弯曲的问题,滑轮与轮轴之间预留了润滑脂加注通道,定期加注润滑脂就能降低转动摩擦阻力,延长滑轮和轮轴的使用寿命,日常维护成本极低。
