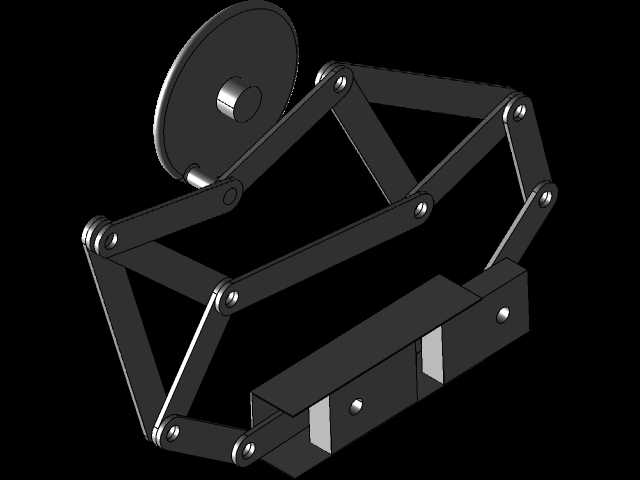

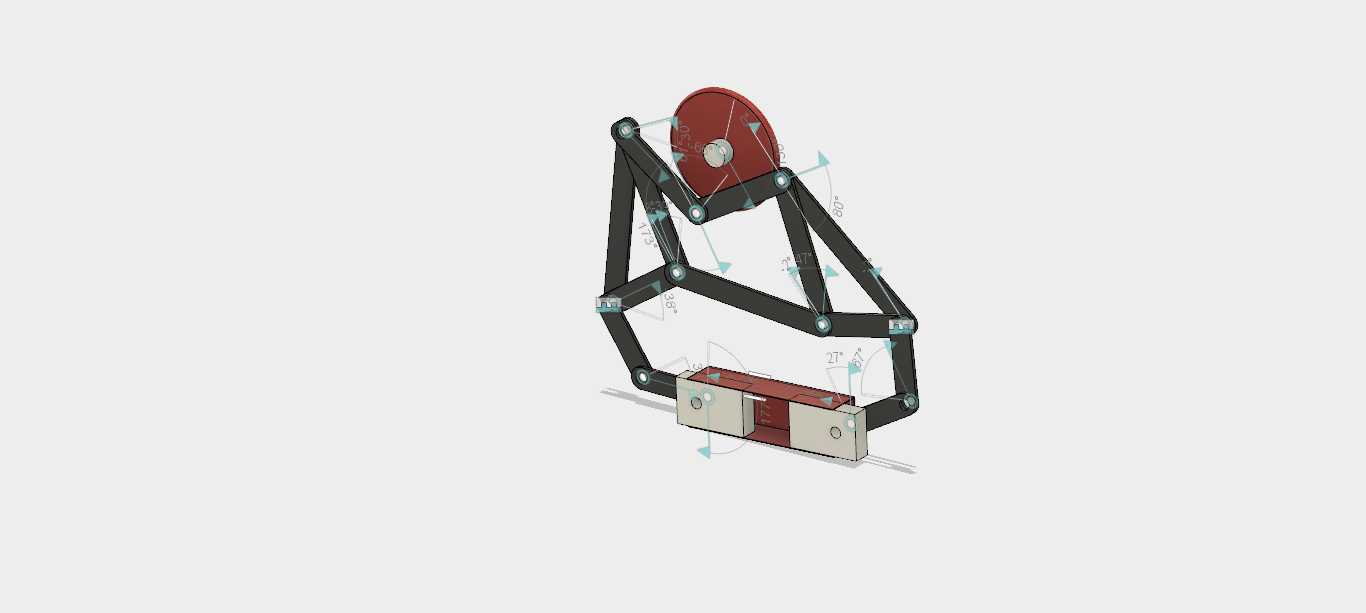

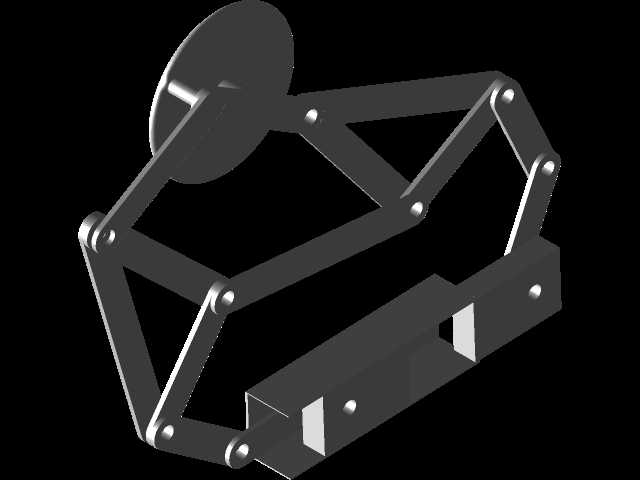

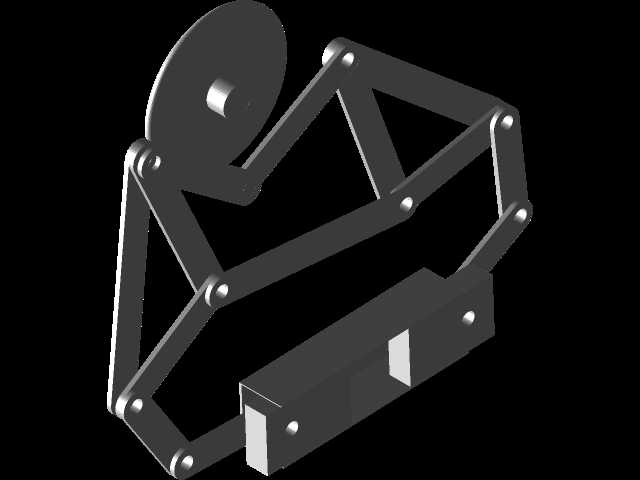

这套阿特金森循环机构的三维结构,核心是通过多连杆铰接的布局实现活塞行程的差异化控制,和传统奥托循环的固定曲柄连杆结构有本质区别。在实际车用场景里,这类结构大多搭载在混动车型的动力单元上,因为混动系统有电机辅助调峰,不需要发动机覆盖全工况的扭矩输出,刚好可以发挥阿特金森循环膨胀比大于压缩比的热效率优势,降低泵气损失,提升中低负荷下的燃油经济性。
从功能特性来看,这套机构的活塞压缩行程实际容积小于做功行程的容积,进气门会在压缩冲程开始后延迟关闭,把部分吸入的混合气推回进气歧管,实际参与压缩的充量更少,而做功行程活塞可以运行到下止点更靠下的位置,让燃烧产生的燃气充分膨胀做功,把更多热能转化为曲轴输出的机械能,减少排气带走的热量损失。和传统结构不同的是,这套机构没有采用一体式曲柄直接连接活塞,而是通过多组铰接的连杆臂,把上部偏心轮的旋转运动,转化为活塞的非对称往复运动,活塞在上止点附近的运动速度更快,在下止点附近的停留时间更长,刚好匹配膨胀行程更长的工作需求。
设计思路上,整个连杆组的铰接点都做了等强度的结构优化,每段连杆的截面都是变厚度的工字型结构,在保证铰接位置刚度的前提下,尽可能降低连杆组的往复运动质量,减少高转速下的惯性力冲击。上部的偏心轮采用盘式配重结构,配重块的重心偏移量经过精准计算,刚好抵消连杆组和活塞往复运动产生的一阶惯性力,降低整机运行的振动水平。下部的活塞组件采用分体式导向座设计,活塞销直接和最下端的连杆铰接,导向座和缸体的配合面预留了均匀的间隙,保证活塞往复运动时不会出现偏磨,同时导向座上预留了气环和油环的安装槽位,可以直接适配常规的活塞密封环结构。
安装边界方面,整个机构的上部偏心轮中心到活塞下止点的垂直距离,比同排量传统曲柄连杆机构长约15%,横向最大轮廓出现在中间连杆摆到最大角度的位置,横向宽度比传统机构宽约8%,在做整机布置的时候,需要给连杆组的横向摆动预留足够的空间,避免连杆和缸体内壁出现运动干涉。偏心轮的安装轴径采用标准的轴承配合尺寸,可以直接适配常规的曲轴主轴承结构,不需要重新开发轴承座。下部活塞的直径和同排量传统发动机活塞保持一致,可以直接沿用成熟的缸体、缸套加工工艺,降低量产的制造成本。所有连杆铰接点的销轴直径都做了统一化设计,销轴的配合公差选的是过渡配合,装配时通过销轴端面的卡簧固定,既保证铰接位置的转动灵活性,又避免销轴在运行中出现窜动。
在实际台架验证的场景里,这类机构的运行转速区间通常设定在1000转到4500转之间,刚好覆盖混动系统发动机的高效运行区间,因为多连杆结构的铰接点更多,如果转速过高,铰接点的磨损和惯性力会快速上升,反而会降低机构的可靠性和机械效率。机构的润滑路径是通过偏心轮轴的内部油道,把压力机油输送到每个铰接点的位置,在销轴和连杆衬套之间形成稳定的油膜,避免干摩擦。和传统奥托循环机构相比,这套结构的零部件数量更多,对加工精度的要求也更高,每个铰接点的位置度公差需要控制在0.02毫米以内,否则运行中会出现卡滞或者异响的问题,但换来的热效率提升可以达到10%到15%,在混动车型的工况下,节油效果非常明显。
