带减重孔结构的变位传动齿轮

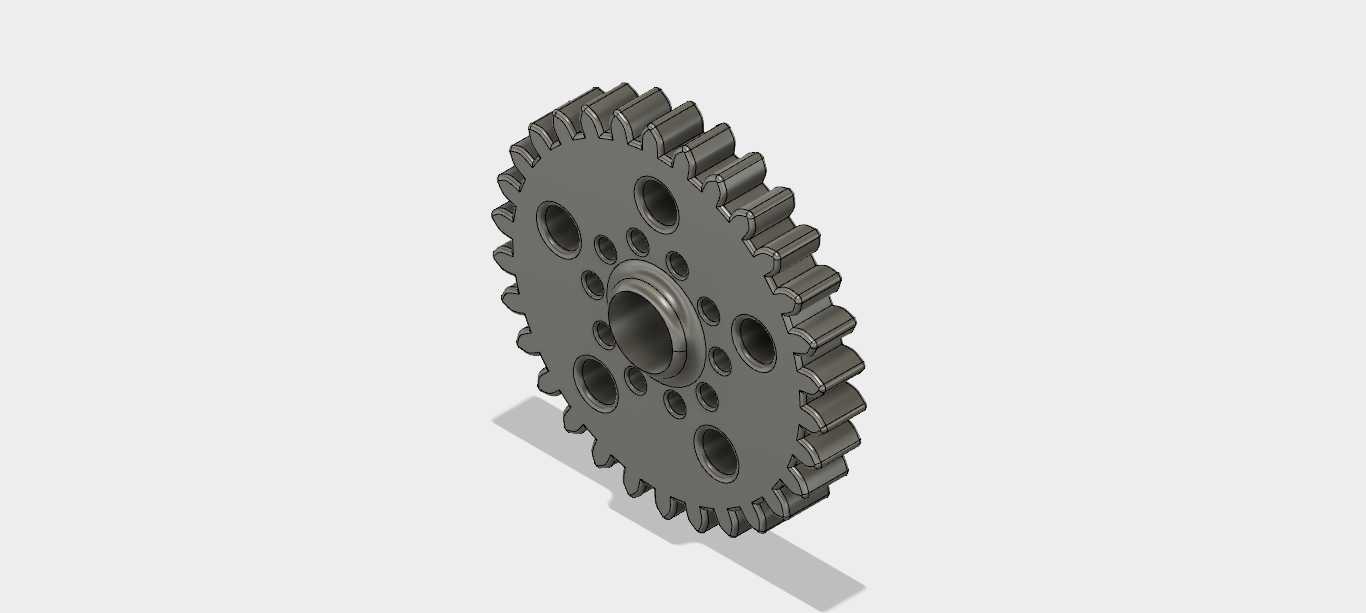

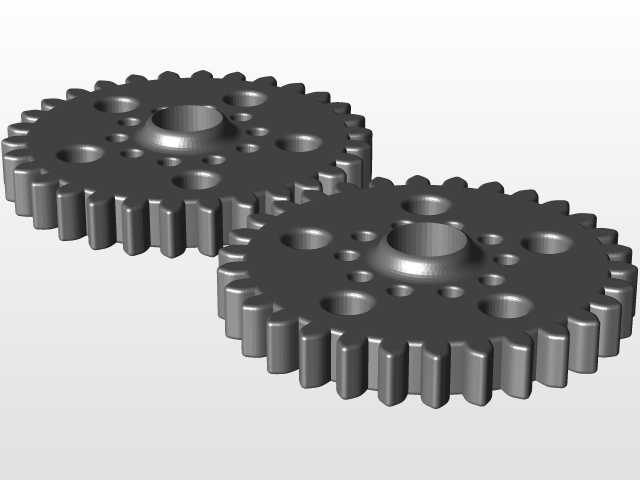

　　在各类需要精确传动比的动力传递场景中，变位齿轮的应用十分广泛，这类零件常出现在需要调整中心距、提升轮齿啮合强度、避免根切问题的传动链路里，和标准齿轮相比，变位齿轮通过调整刀具切削时的径向位置，改变轮齿的齿廓形态，能适配很多标准齿轮无法满足的安装与载荷需求。这款变位齿轮在设计时，首先考虑的是传动链路的安装边界约束，轮盘主体采用了多组均匀排布的减重孔设计，大尺寸的通孔沿周向均匀分布在轮辐区域，小孔穿插在大孔之间，在保证轮体整体结构刚度的前提下，尽可能降低了零件自身的转动惯量，这对于高速传动场景来说尤为重要，能有效减少传动启动、变速过程中的惯性冲击，降低驱动端的动力损耗。齿轮的齿部采用变位系数修正设计，齿顶与齿根的厚度经过优化，

　　啮合过程中齿面的接触应力分布更均匀，相比同模数的标准齿轮，能承受更大的瞬时冲击载荷，减少长期运行过程中齿面点蚀、断齿的失效概率。中心的安装轴孔带有同轴的定位凸台结构，凸台的端面精度直接决定了齿轮安装后的轴向定位精度，装配时轴孔与传动轴采用过渡配合，凸台端面与相邻的定位轴承端面贴合，能保证齿轮运转时的端面跳动量控制在合理范围内，避免啮合过程中出现偏载、异响等问题。轮齿的齿向经过修形处理，能抵消装配误差、轴系受载变形带来的啮合偏移，保证全齿宽范围内的齿面都能均匀接触，提升传动的平稳性。在实际设备应用中，这类齿轮常被用在中小功率的传动箱、动力输出机构、自动化设备的传动模组中，比如包装设备的送料传动链路、小型机床的进给传动单元、

　　输送设备的动力传递端，都能见到这类结构齿轮的身影。设计过程中，轮辐的减重孔排布经过了刚度校核，孔与孔之间的筋条宽度、孔边缘到齿根圆的距离都预留了足够的安全余量，避免受载时轮辐出现应力集中导致的开裂问题，中心凸台的高度根据安装空间的轴向尺寸确定，既保证了足够的定位接触面积，又不会占用过多的轴向安装空间，适配紧凑化的设备布局需求。齿部的加工精度等级按照中等精度传动要求设计，能满足大多数工业设备的传动精度需求，不需要过高的加工成本就能实现稳定的动力传递，轮体的材料选型通常适配中碳合金钢调质处理，齿面根据载荷需求可选择高频淬火提升硬度，兼顾芯部韧性与齿面耐磨性。在装配调试环节，这类齿轮安装时需要保证啮合侧隙在合理区间，

　　侧隙过小会导致运转卡滞、齿面磨损加剧，侧隙过大则会出现传动回程误差，影响传动精度，而变位设计的优势就在于可以在不改变齿轮模数、齿数的前提下，灵活调整啮合中心距，适配不同的箱体安装孔位公差，降低整个传动系统的加工与装配精度要求，提升产品的装配良品率。轮体上的减重孔除了降低自重与转动惯量之外，还能在齿轮运转过程中带动腔体内的润滑油流动，帮助齿面与轴承位置的润滑油循环，带走啮合过程中产生的热量，提升传动组件的连续运行稳定性，避免长期高速运转导致的油温过高、润滑失效问题。
