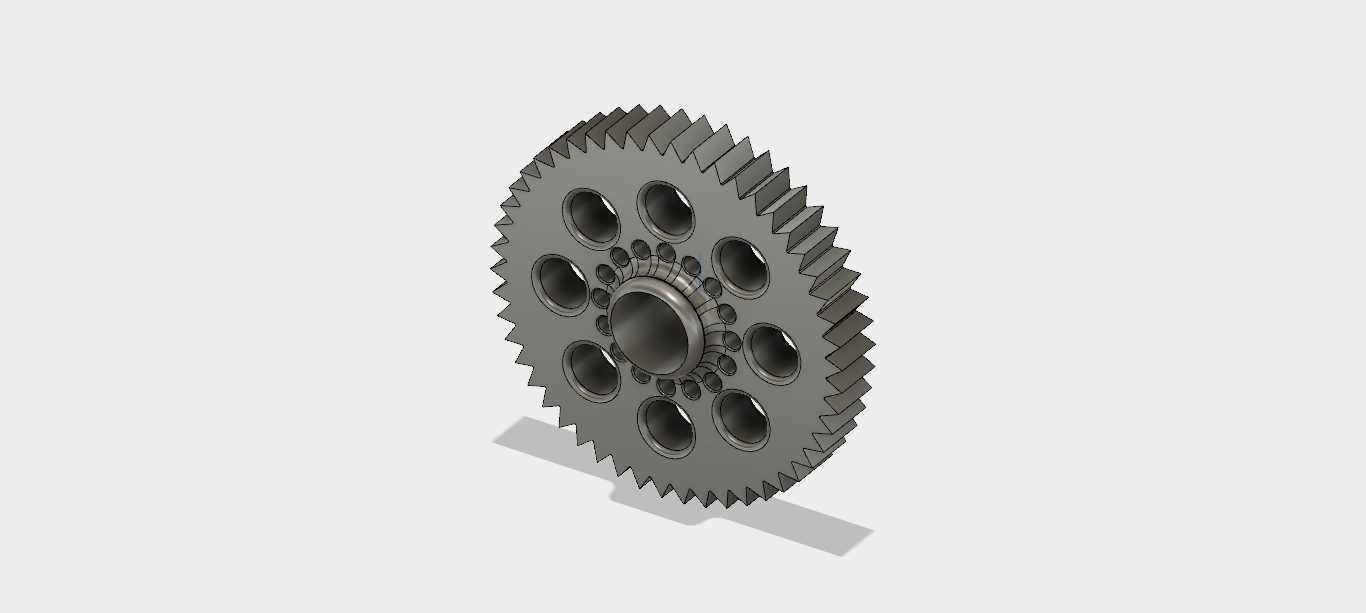

传动系统用带减重孔圆柱齿轮结构

　　这类带周向减重孔的圆柱齿轮，多应用在中载定轴传动场景里，比如通用减速机的中间传动级、小型工程机械的动力传递路径、农用设备的变速传动单元中，核心作用是在恒定中心距的平行轴之间传递旋转扭矩，匹配固定传动比的动力输送需求。从实际工况适配来看，这类齿轮的齿部采用渐开线齿形设计，齿向做了常规的修缘处理，能减少啮合瞬间的刚性冲击，降低传动过程中的噪音与齿面磨损速率，适配转速在1500r/min以内的中低速传动场景，可承受稳定的连续载荷，也能应对短时的小幅过载冲击。

　　设计层面上，轮体周向均匀分布的8个圆形通孔，是在保证轮辐结构强度的前提下做的减重处理，能有效降低齿轮自身的转动惯量，减少轴系启动和变速过程中的惯性损耗，同时也能在齿轮高速运转时带动周边气流形成微弱的散热循环，带走齿面啮合产生的部分热量，避免长时间运转导致齿面温度过高引发的润滑失效。齿轮中心的安装孔采用台阶式结构，大直径段用于和传动轴的轴肩定位贴合，保证齿轮安装后的轴向位置精度，小直径段和传动轴采用过渡配合，搭配周向分布的小孔可用于安装弹性销或者连接螺栓，实现齿轮和轴的周向固定，避免传动过程中出现相对转动打滑的问题。

　　从安装边界来看，这类齿轮的齿顶圆、齿根圆尺寸都经过严格校核，安装时要保证配对齿轮的中心距偏差控制在允许公差范围内，齿面啮合的侧隙要符合对应精度等级的要求，轴向定位时要保证轮体端面和传动轴轴线的垂直度，避免出现偏载导致齿面局部磨损加剧。轮辐的厚度经过强度校核，在传递额定扭矩时不会出现轮辐变形的问题，减重孔的边缘都做了倒角处理，避免应力集中导致的轮辐开裂，齿部的加工精度能满足常规工业传动的使用要求，不需要额外做定制化的齿面修形就能适配多数通用传动场景。

　　在实际设备装配中，这类齿轮不需要额外做复杂的配套结构设计，只要匹配对应模数、齿数的配对齿轮，选择合适公差的传动轴就能完成装配，日常维护时只需要保证齿面润滑充分，定期检查齿面磨损情况和连接紧固件的松紧度，就能保证长期稳定的传动效果。和实心结构的同参数齿轮相比，这种带减重孔的结构重量能降低30%左右，转动惯量的降低也能减少配套轴承的径向载荷，延长轴系支撑部件的使用寿命，在对设备自重有一定要求的移动类机械传动场景中，这类结构的齿轮适用性更强，既能满足传动强度要求，又能控制整体结构重量。
