玛莎拉蒂三叉戟车标立体结构设计

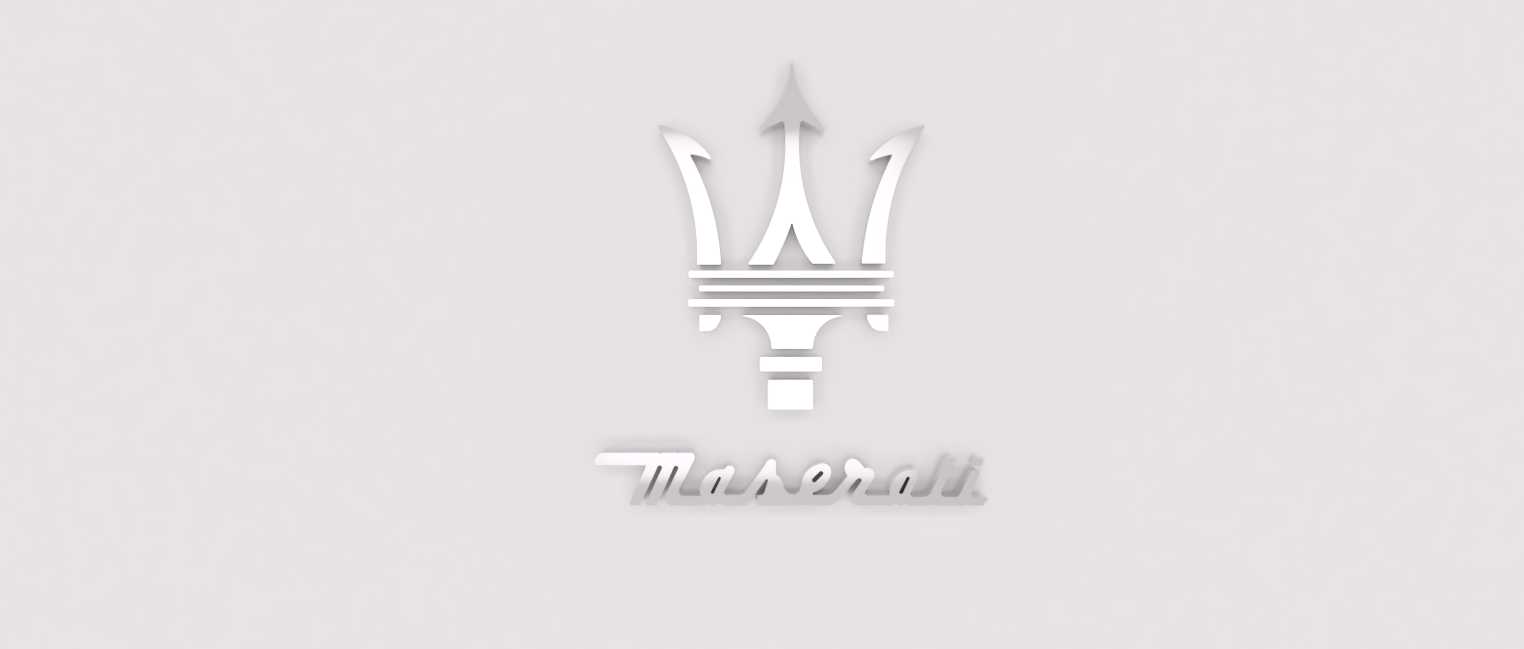

　　在汽车外饰标识的结构设计环节，品牌立标的三维建模需要兼顾视觉辨识度、安装适配性与工艺可行性，这套三叉戟标识的结构设计完全围绕量产装车的实际需求展开。先从安装边界说起，该标识的背部预留了与引擎盖曲面完全贴合的安装基准面，安装点位的间距匹配主流豪华车型引擎盖外板的预留安装孔位，不需要额外对车身覆盖件进行二次打孔改造，背部的定位柱高度控制在3mm以内，既保证安装后标识与钣金面的贴合度，又不会顶到引擎盖内侧的隔音棉层，避免长期行车振动产生的异响问题。标识的整体外形尺寸经过多轮视觉校验，三叉戟主体的高度控制在85mm，横向最宽处为42mm，下方的品牌字母标识整体长度为72mm，两个部件的间距保持在8mm，

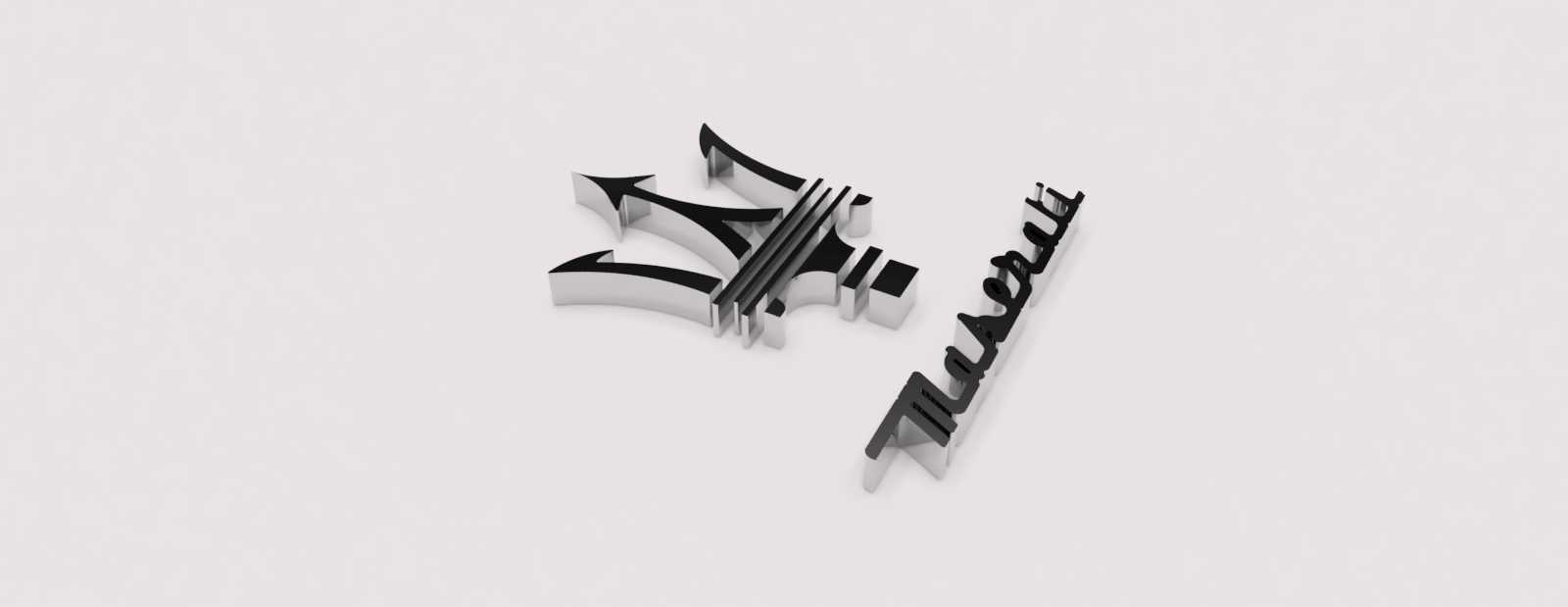

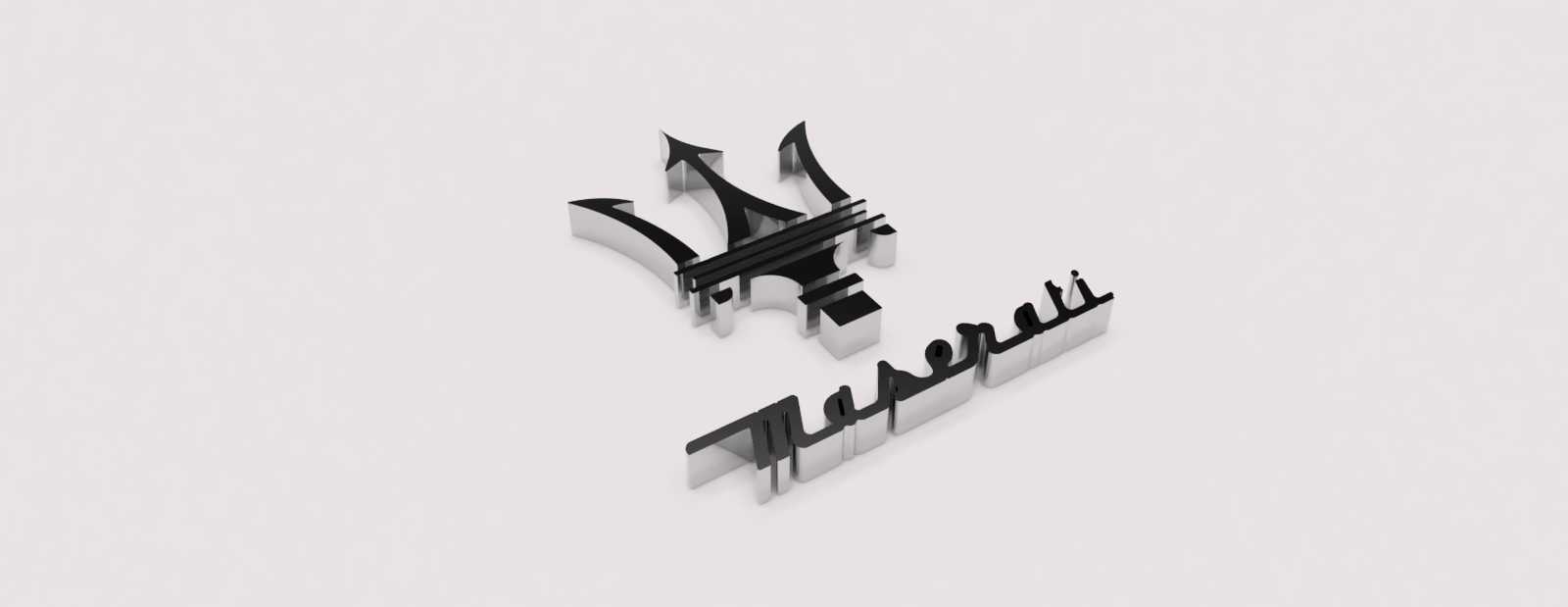

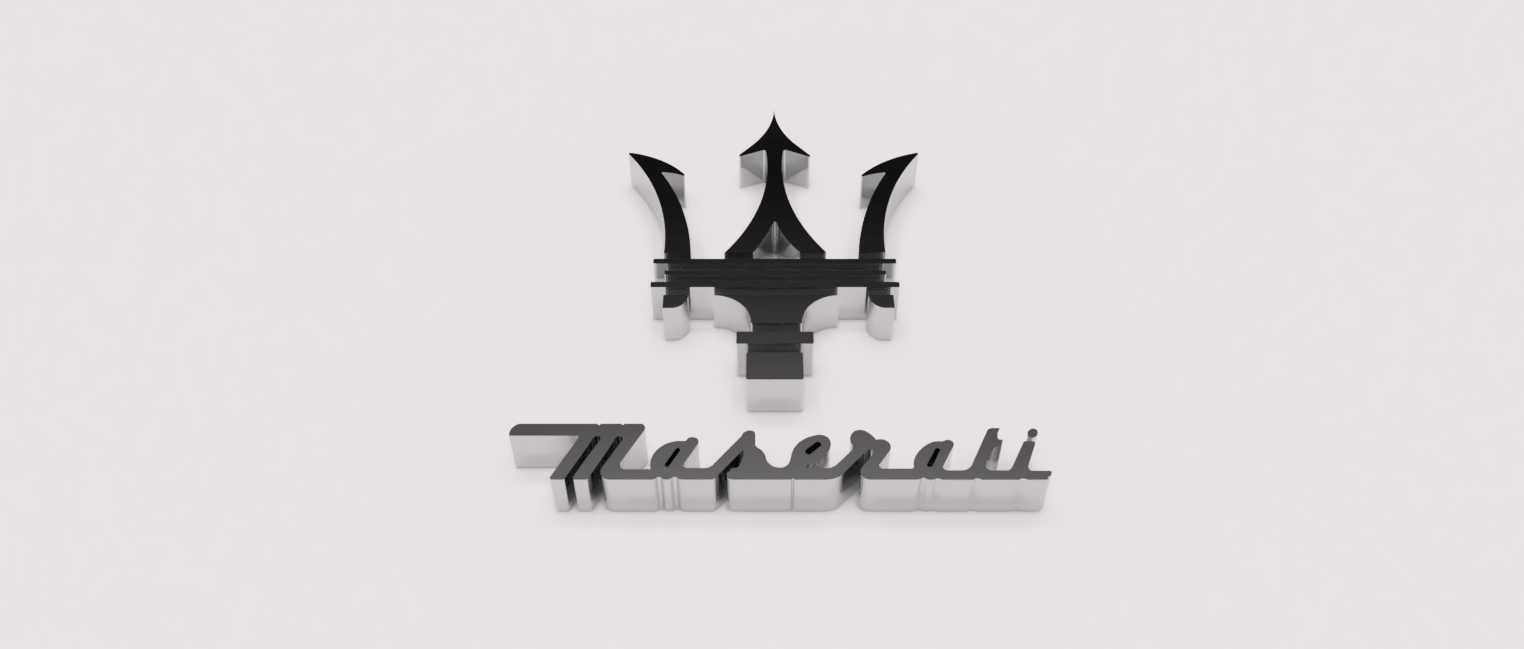

　　既保证站在车辆正前方5米处的视觉识别清晰度，又不会因为尺寸过大破坏引擎盖的整体曲面流线感。从设计思路上看，三叉戟的三个叉齿做了差异化的拔模角度处理，中间主叉齿的拔模角度为1.5度，两侧副叉齿的拔模角度为2度，完全适配镀铬工艺的挂镀要求，不会出现镀层厚度不均、边角积漆的问题，叉齿的边缘做了R0.3mm的圆角过渡，既避免尖锐边角在装车后产生磕碰划伤的风险，又能在光线照射下形成连续的高亮反光带，强化镀铬材质的金属质感。下方的字母标识采用立体浮雕结构，字母的凸起高度为2.5mm，每个字母的笔画连接处做了0.2mm的工艺圆角，避免注塑环节出现缺胶、飞边的缺陷，字母的底部平面与三叉戟的安装基准面处于同一水平面，

　　保证两个部件装车后处于同一视觉平面，不会出现高低错落的视觉偏差。从实际应用场景来看，这类立标除了常规的民用量产装车场景，还可以适配汽车改装、展车陈列、周边文创衍生等多个场景，结构设计时特意将标识的壁厚控制在1.2mm，整体重量控制在18g以内，即使采用亚克力镀铬工艺制作展陈用标识，也不会因为自重过大出现粘接脱落的问题。功能特性方面，标识的背部设计了0.2mm深的胶槽，安装时可以将双面胶完全嵌入胶槽内，避免胶层外露影响外观，同时胶槽的边缘做了溢胶导流槽，挤压安装时多余的胶体会顺着导流槽流向标识内侧，不会溢出到标识表面污染镀铬层。三叉戟的中间连接横梁做了0.5mm的加厚处理，提升整体结构强度，在模拟120km/h行车风阻的仿真测试中，

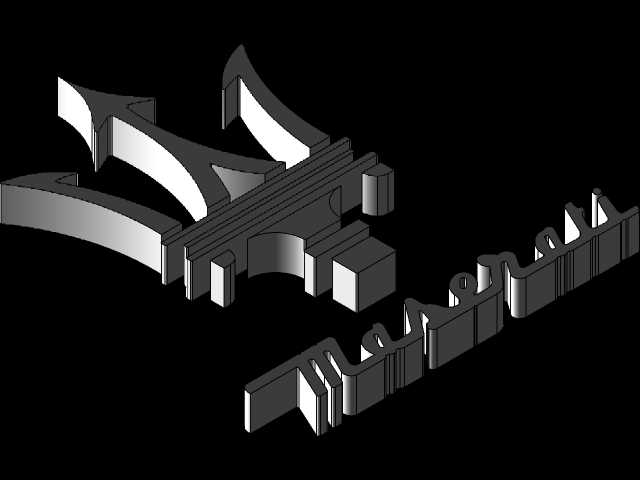

　　叉齿部位的最大形变量控制在0.05mm以内，不会因为高速行车的气流冲击出现叉齿变形、抖动的问题。建模过程中对所有曲面做了G2连续处理，标识表面没有明显的棱线转折，光线照射下的反光过渡自然，不会出现曲面断层导致的反光割裂感，完全匹配豪华品牌外饰件的外观质感要求。针对不同的安装场景，模型还预留了两种安装结构的切换接口，采用粘接安装时可以直接使用背部的胶槽结构，采用卡扣安装时可以在背部定位柱的位置加装卡扣底座，不需要对标识的主体结构进行修改，大幅提升了该结构的适配范围。在工艺适配性上，模型的所有壁厚保持均匀，没有出现壁厚突变的结构，避免注塑环节出现缩痕、气泡等缺陷，镀铬面的所有拐角都做了圆角处理，不会出现镀铬层应力集中导致的镀层脱落问题，完全满足量产零部件的工艺要求。
