铜制内六角圆柱头螺栓连接组件

　　这套铜铸紧固件的设计初衷，是面向有导电、防磁或者弱腐蚀工况的装配场景，比如低压电气柜内部的母排固定、精密仪器的非导磁结构连接、化工管路旁的辅助构件锁紧，这类场景不能用普通碳钢紧固件，一是碳钢容易在潮湿或者弱腐蚀环境下生锈污染接触面，二是碳钢带磁会干扰周边精密传感元件的信号，铜材质本身的导电性能也能满足电气连接时的等电位要求，避免不同金属接触产生的电位差腐蚀。

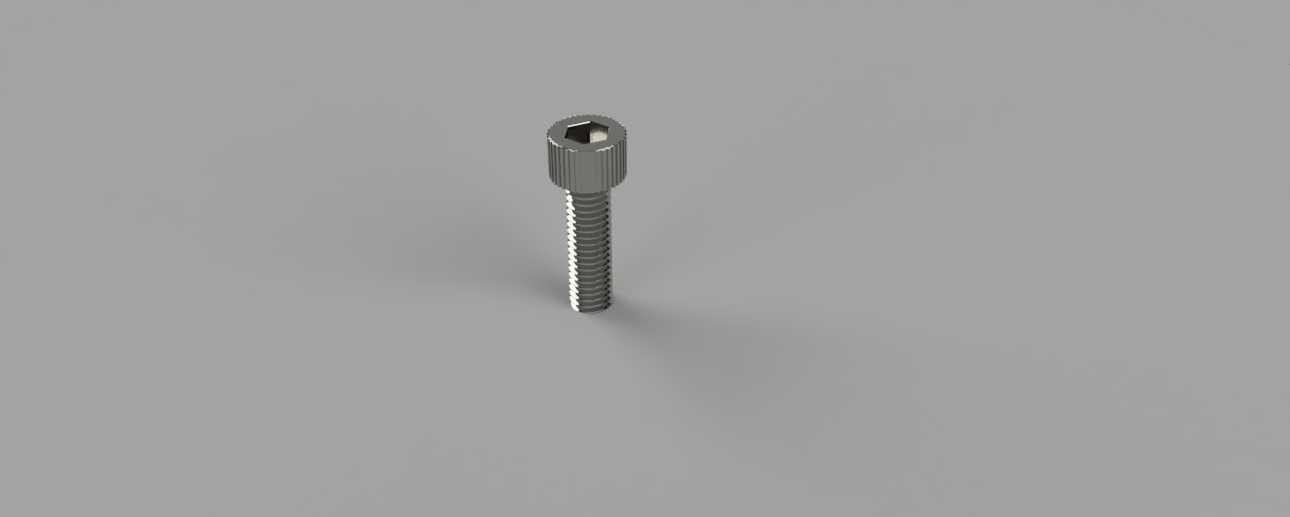

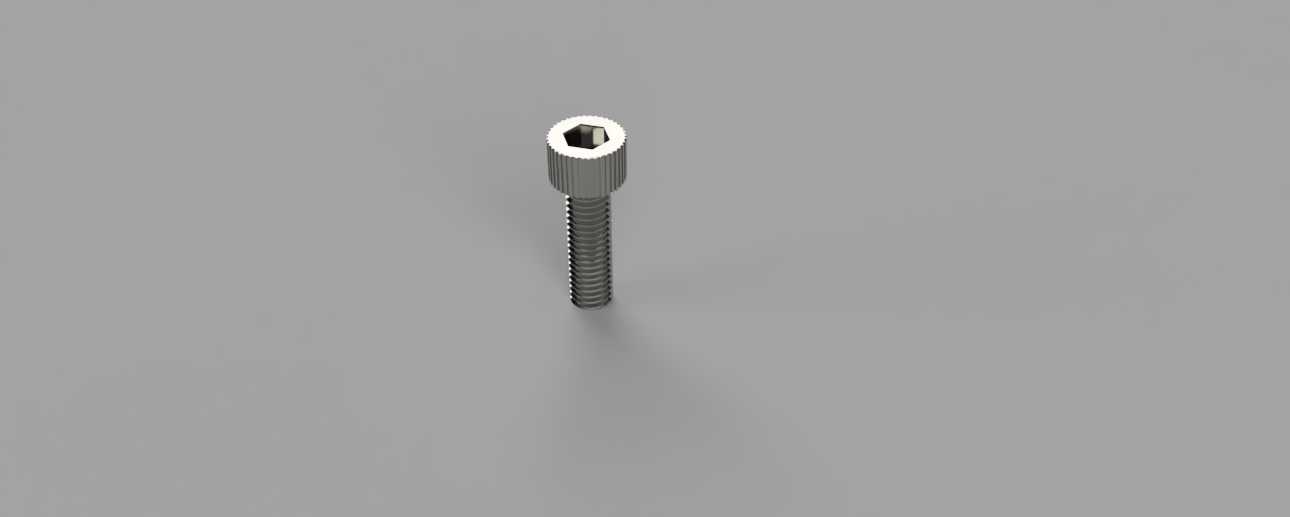

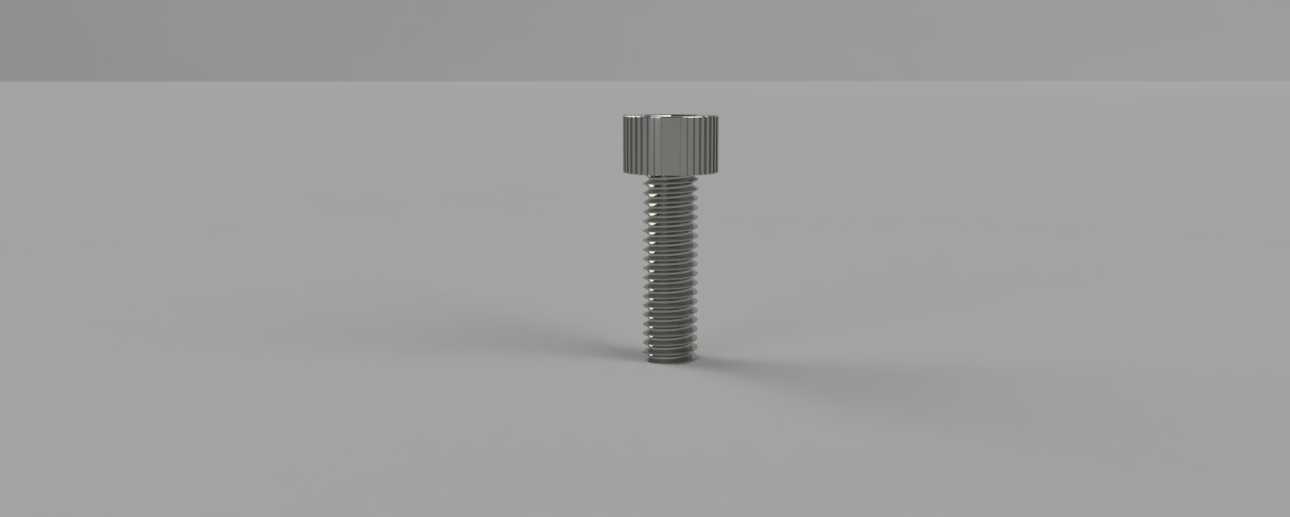

　　从结构细节来看，螺栓采用内六角圆柱头的形式，这种头型的优势很明确，相比外六角头，它的装配所需外围空间更小，只要在头部上方留出对应内六角扳手的操作空间就能完成锁紧，不需要像外六角那样给套筒留出周向转动的完整空间，很适合布局紧凑的设备内部安装。头部的内六角槽深度做了适配常规公制内六角扳手的尺寸，槽口边缘做了微小的倒角，既方便扳手快速插入对中，也能避免反复拆装时槽口边缘崩裂，毕竟铜材质的硬度比碳钢低，槽口如果做尖锐直角，多次承受扭矩后很容易出现卷边、滑牙的问题。杆部的螺纹采用普通公制粗牙螺纹，牙型角60度，牙侧的表面粗糙度控制在合理范围，既保证和螺母啮合时的接触面积足够，不会出现应力集中导致的螺纹变形，也不会因为精度过高增加不必要的加工成本，毕竟这类铜铸紧固件大多用在非高强度重载的连接位置，不需要过高的螺纹公差等级。

　　设计时特意考虑了安装边界的问题，螺栓头部的圆柱外径比螺纹大径大出固定数值，对应的安装沉孔尺寸可以直接按标准内六角圆柱头螺钉的沉孔参数来加工，不需要单独定制刀具，车间里常规的锪钻就能直接加工出适配的沉孔，安装后螺栓头部顶面可以和被连接件表面齐平，不会突出表面剐蹭周边的管线或者操作人员。螺栓的光杆部分长度和螺纹段长度的比例，是按照常规被连接件的总厚度来设定的，装配后螺母拧紧完成时，螺栓末端会露出螺母2到3个螺距，既保证螺纹啮合的圈数足够，不会因为啮合长度不足出现滑牙脱开的情况，也不会因为露出过长浪费安装空间，甚至和周边运动部件发生干涉。

　　配套的螺母采用和螺栓同材质的铸造铜加工，和螺栓的线膨胀系数一致，在设备运行出现温度波动的时候，螺栓和螺母的热胀冷缩量保持同步，不会因为两种材料膨胀量不同出现预紧力松弛，或者螺纹副咬死拆不下来的问题。螺母的外形是常规的六角外形，对边尺寸符合通用五金件的标准，普通的开口扳手、活动扳手或者套筒都能直接操作，不需要专用工具，现场维护的时候很方便。螺母的支撑面做了轻微的平面度处理，和被连接件接触的时候不会因为接触面倾斜导致预紧力偏斜，避免螺栓承受额外的弯曲应力，要知道铜材质的屈服强度比碳钢低，如果长期承受弯曲应力，很容易在螺纹和光杆的过渡位置出现断裂。

　　在实际选型使用的时候，要注意这套铜紧固件的预紧力不能按同规格碳钢螺栓的数值来打，铜的屈服强度大概只有普通4.8级碳钢的三分之一左右，所以拧紧扭矩要对应下调，不然很容易拧断螺栓或者滑牙。另外因为是铸造铜材质，零件内部的组织致密性比锻压铜件稍差，所以不适合用在有高压密封要求的位置，也不适合承受持续交变重载的连接场景，更适合静态固定、受力不大但有特殊材质要求的工位。设计建模的时候，螺纹部分做了真实的牙型还原，不是简单的贴图示意，导入装配体的时候可以直接做干涉检查，验证螺纹啮合的长度是否足够，头部和沉孔的配合间隙是否合理，也能直接导出工程图标注尺寸，不需要二次修改模型细节。整个组件的外形没有多余的装饰结构，所有的尺寸都贴合实际装配需求，没有为了视觉效果增加不必要的工艺结构，能直接对接铸造工艺的开模需求，拔模斜度、铸造圆角都做了合理设置，不需要工艺人员再做过多的模型调整就能投入生产。
