DG300系列2针3针接线连接器三维建模作品

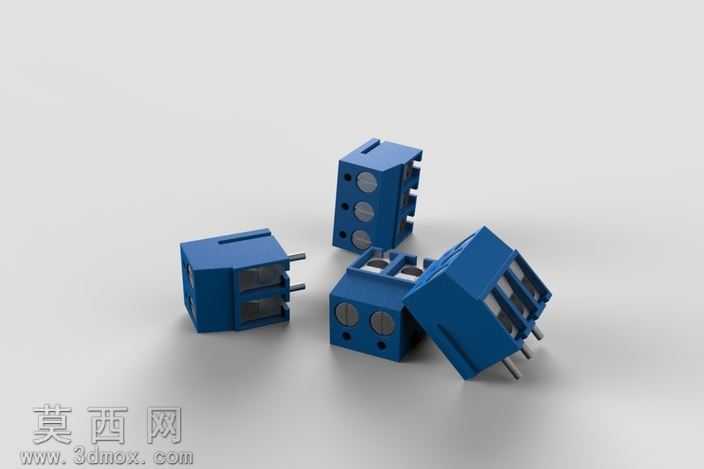

本次建模的DG300系列2针、3针接线连接器，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循实际工业连接器的尺寸规范与结构逻辑，从基础草图绘制到特征建模全程保持参数关联，确保模型可根据实际选型需求快速调整针数、引脚间距、外壳尺寸等核心参数。建模阶段首先绘制连接器的主体塑壳轮廓，通过拉伸、切除、拔模等基础特征构建外壳的基础腔体结构，针对外壳表面的固定孔位、定位卡槽、引脚过孔等细节，采用阵列、镜像等特征操作保证结构的对称性与尺寸精度，金属插针部分单独建模后通过配合装配完成整体组装，还原插针与塑壳的过盈配合定位关系，清晰呈现插针伸出长度、塑壳内部的卡接限位结构，完整复刻实物的装配逻辑。材质与渲染阶段，针对连接器的蓝色阻燃塑壳部分，调整材质参数模拟PA66工程塑料的哑光磨砂质感，还原塑壳表面细微的颗粒纹理与均匀的蓝色着色效果，金属插针部分采用黄铜镀锡材质参数，模拟金属引脚的轻微金属光泽与哑光金属质感，避免过度反光造成的失真；场景搭建采用浅灰色哑光地面作为承载，搭配柔和的三点布光方案，主光源从侧上方打亮模型主体，补光弱化暗部死黑区域，轮廓光勾勒连接器的边缘结构，最终渲染输出的效果图清晰展现不同针数连接器的外观差异，2针款的双插针布局、3针款的三引脚排布，以及塑壳侧面的接线螺丝孔位、顶部的标识凹槽都清晰呈现，模型结构完整无破面，各部件配合关系准确，可用于电子电路布线演示、接插件选型展示、装配模拟等场景，建模过程中充分考虑了该类连接器的实际使用场景，在接线腔体部分预留了足够的导线容纳空间，还原了螺丝压线结构的内部构造，确保模型不仅具备外观展示性，同时具备结构参考价值。
