桌面级微型五轴数控加工设备结构

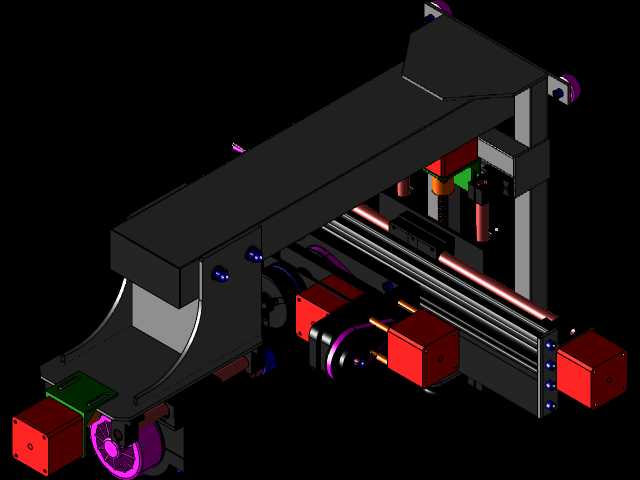

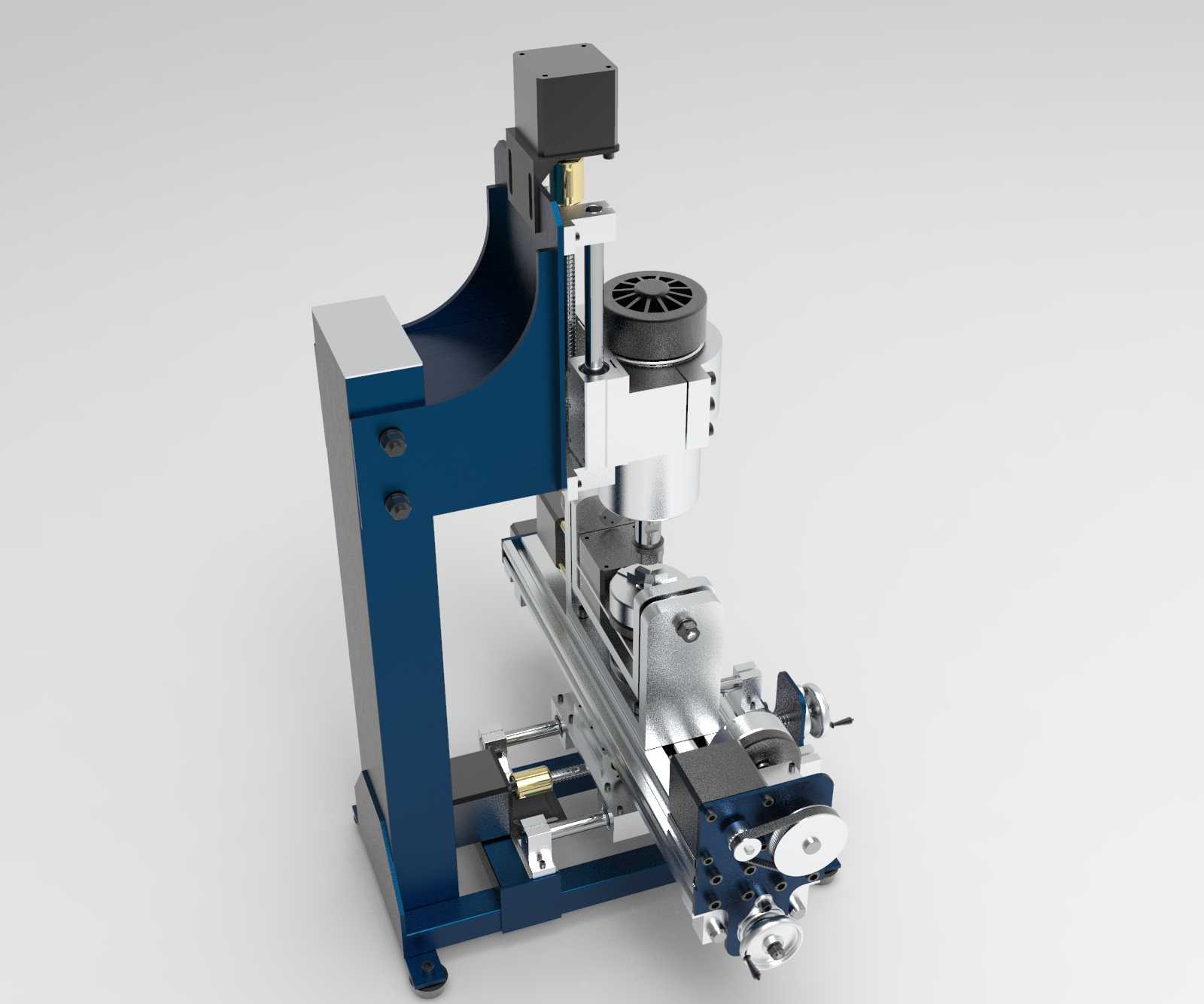

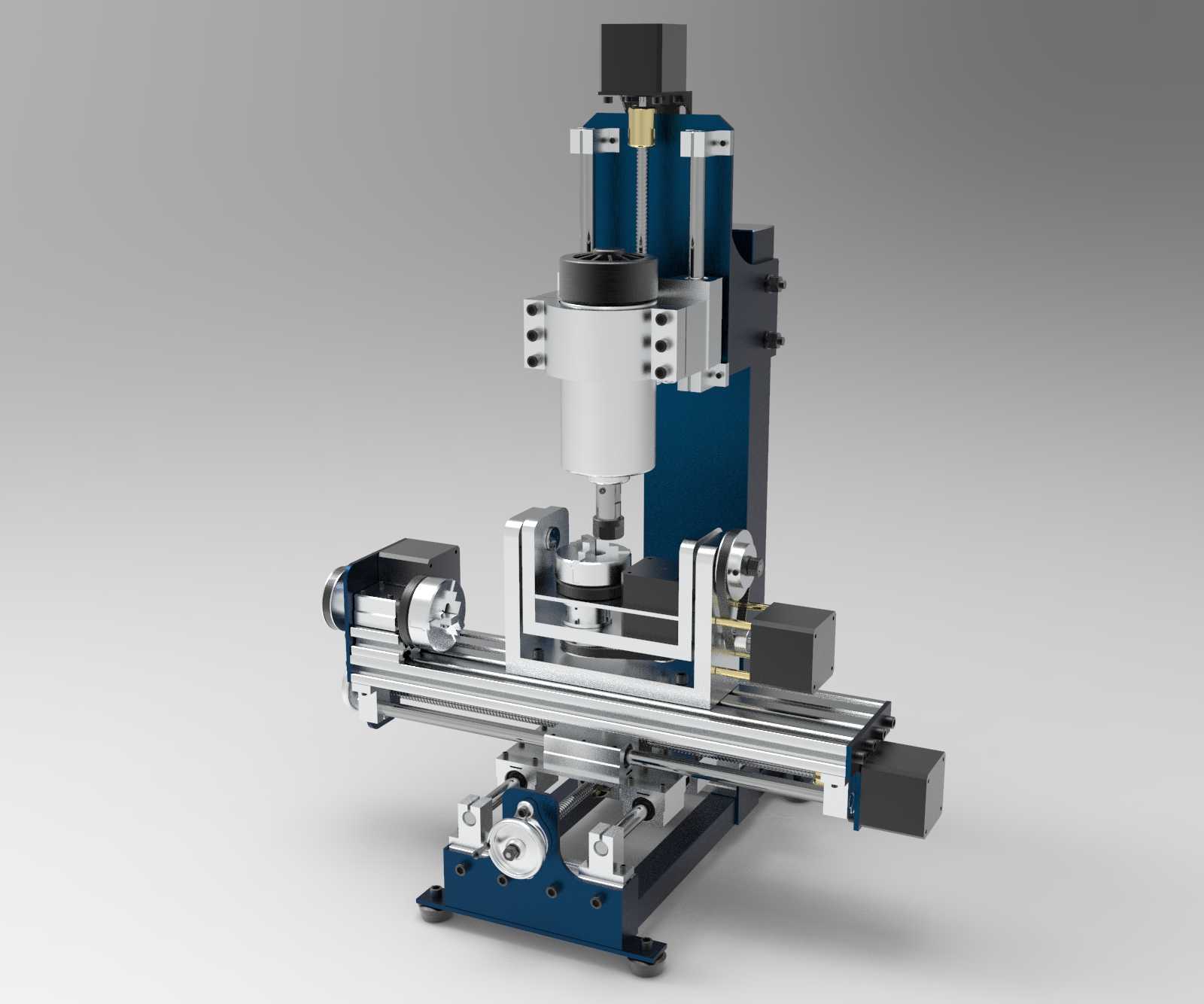

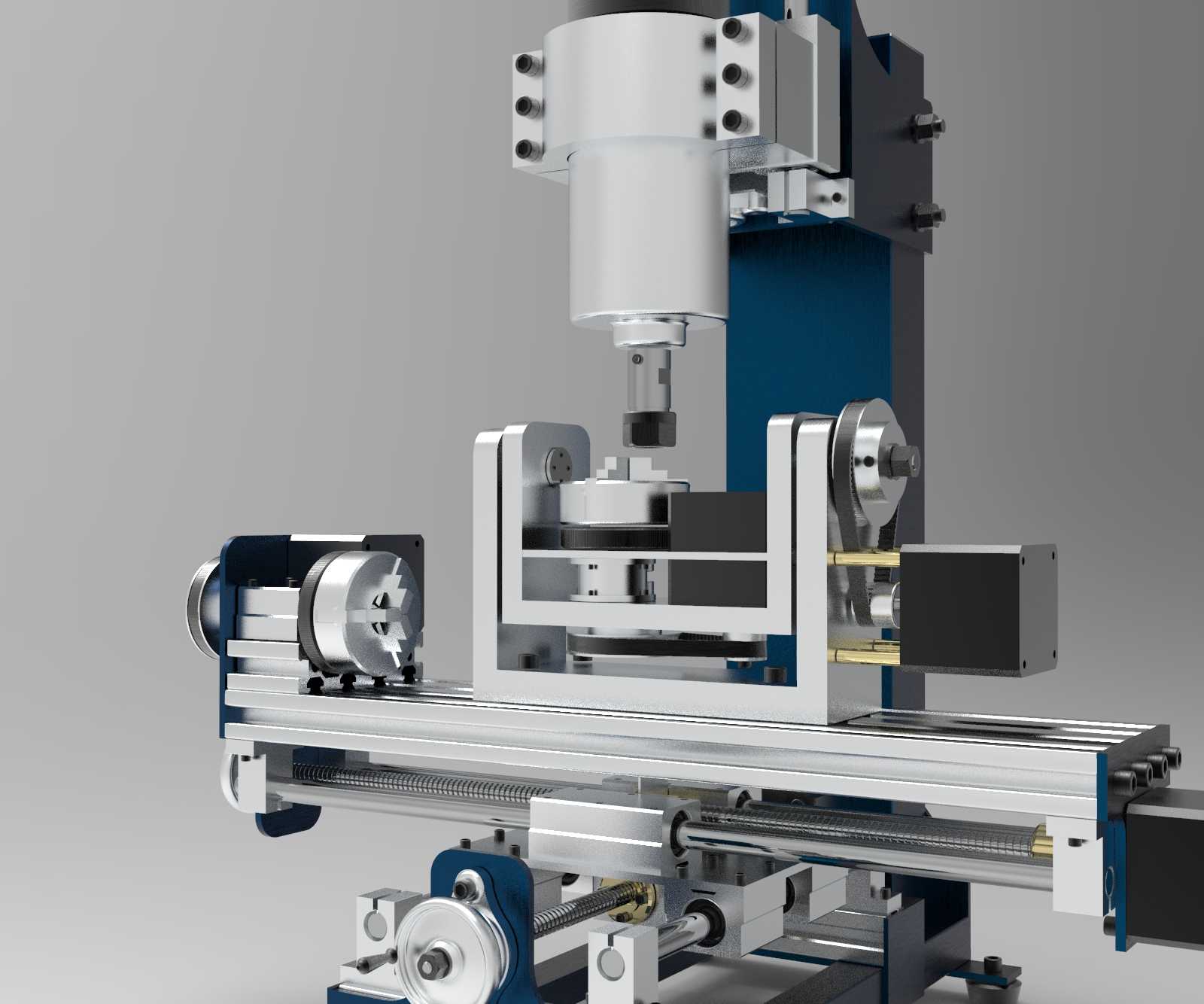

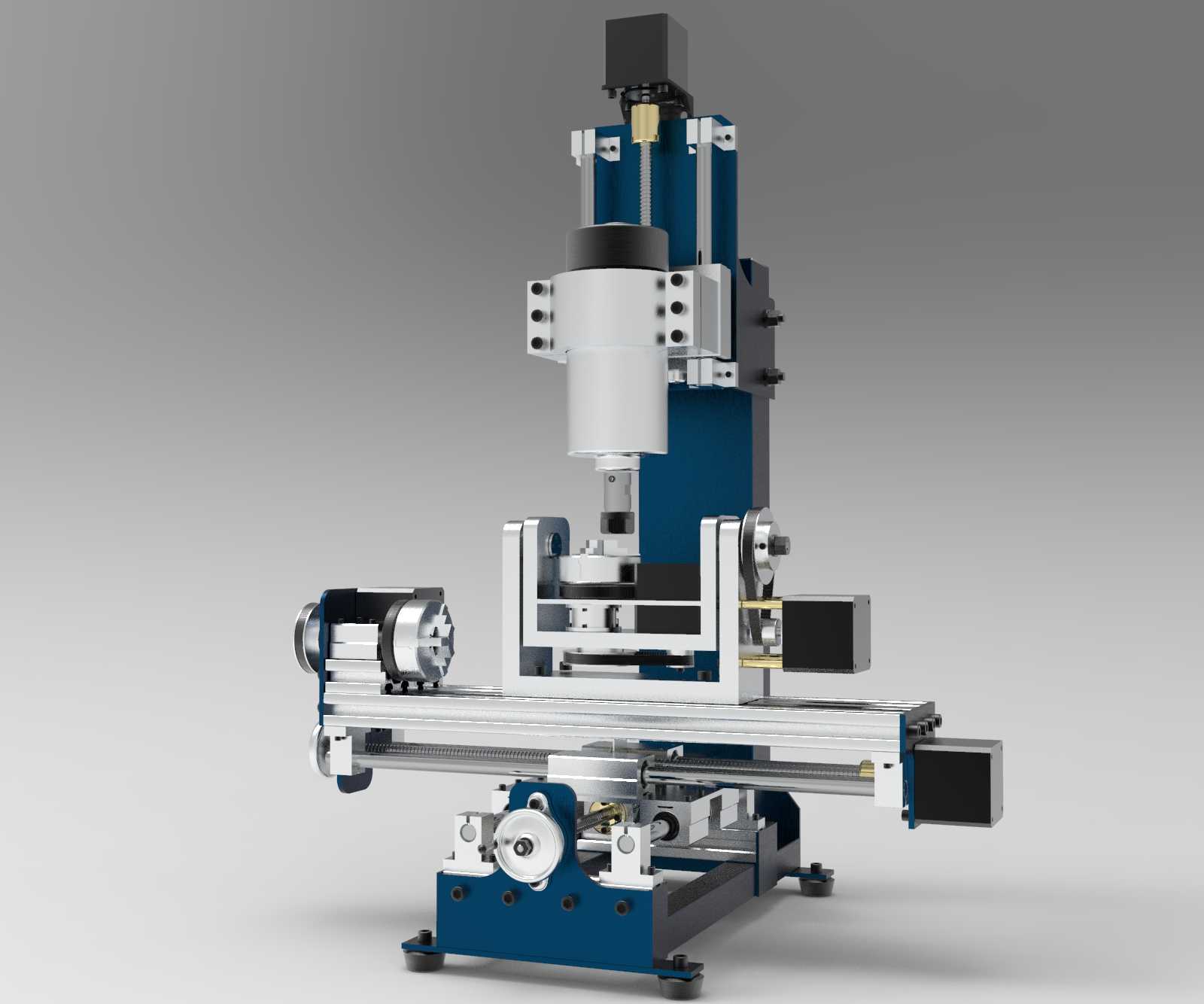

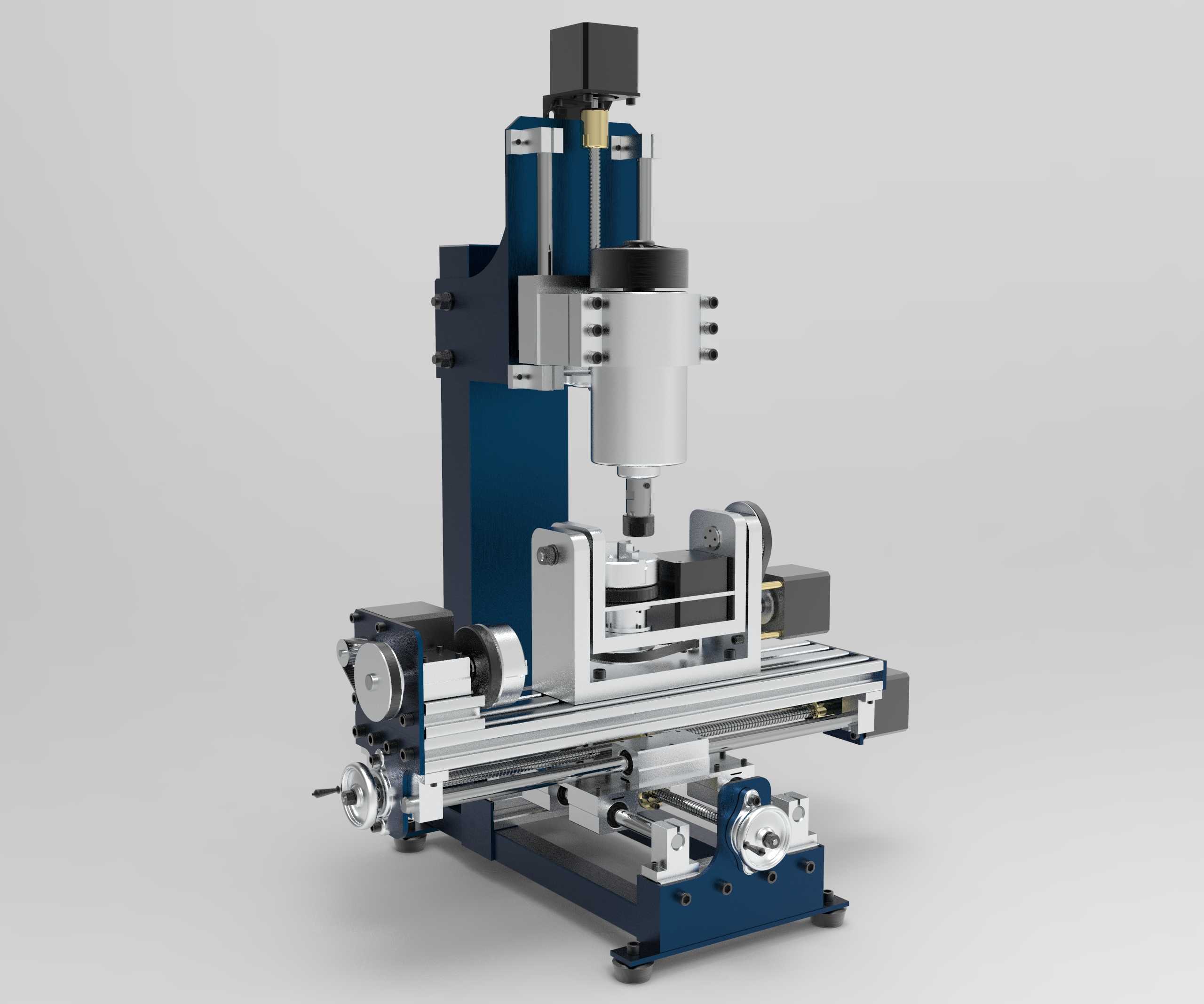

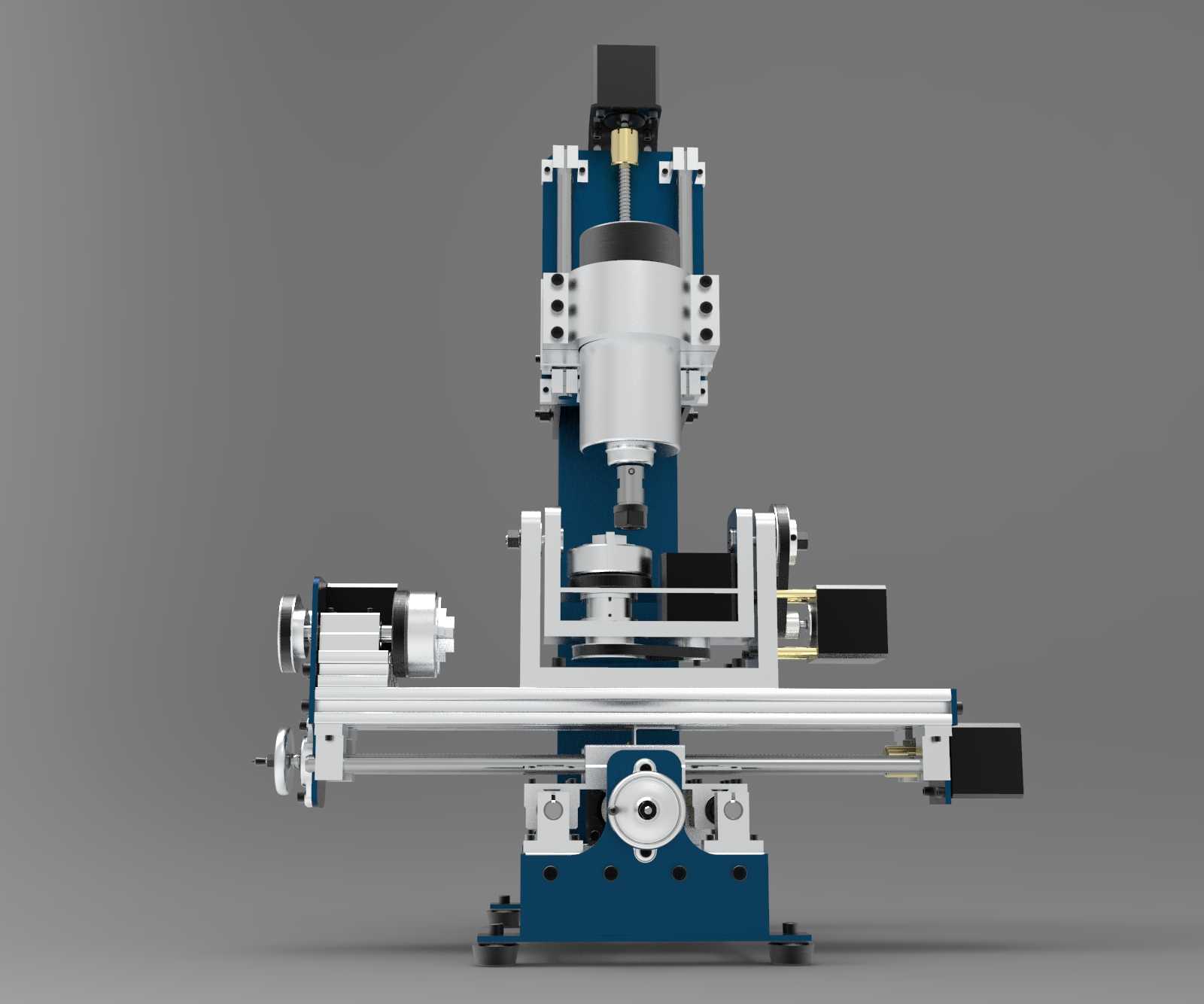

　　这套微型五轴数控加工结构的设计初衷，是填补小尺寸精密零件加工场景下大型设备成本过高、占地冗余的空白，面向小型精密零件试制、教学实训、个人工坊精密加工这类场景做适配，区别于工业级大型五轴设备的厚重结构，整体采用立式布局，将三个直线进给轴与两个回转轴做紧凑集成，在有限的安装空间内实现五轴联动加工能力。从实际应用场景来看，这类结构可覆盖小型有色金属零件、工程塑料零件的复杂曲面加工，比如小型航模配件、精密仪表结构件、牙科加工件的小批量试制与单件加工，不需要占用大型车间的安装空间，普通工作台面即可完成安装固定，对安装地面的承重、平整度要求远低于工业级五轴机床。设备的功能特性上，主轴部分采用垂直布置的直连结构，搭配高转速主轴单元，可适配小直径铣刀、钻头的加工需求，Z轴方向采用双直线导轨导向，配合滚珠丝杠传动，保证垂直进给的运动精度，避免悬臂结构带来的刚性不足问题；X、Y轴采用十字滑台结构，分层布置在床身底座上，导轨安装面经过精密加工找平，保证两个直线轴的运动垂直度，传动端采用消隙螺母结构配合滚珠丝杠，减小反向间隙对加工精度的影响。两个回转轴分别布置在工作台侧与主轴摆头侧？不对，这套结构的两个回转轴集成在工作端，其中一个回转轴实现工作台的水平回转，另一个回转轴实现工件装夹端的俯仰摆动，两个回转轴均采用伺服单元配合谐波减速结构，保证回转分度精度，同时避免传动间隙带来的加工误差，这种布局可以让刀具在一次装夹的前提下，完成工件五个面的复杂结构加工，

　　减少多次装夹带来的定位误差，这也是五轴结构相比传统三轴设备最核心的优势。设计思路上，整体床身采用高刚性铸铁框架结构？不，这套微型结构的支撑件采用钢板焊接后时效处理的结构，在保证整体刚性的前提下控制整体重量，方便小型场景下的搬运与安装，所有运动部件的走线都采用拖链内置布置，避免加工过程中切削液、切屑对线缆的磨损，同时让整体外观更整洁，没有外露的杂乱管线。外形尺寸与安装边界方面，整套设备的占地尺寸控制在长度800mm、宽度600mm的矩形范围内，整体高度不超过1200mm，安装时只需要在工作台面预留对应尺寸的平整区域，底部设置四个可调支撑脚，可对设备水平度进行微调，不需要额外做地基浇筑，适配普通实验室、小型工坊的安装条件。

　　从结构细节来看，各轴的行程设计做了精准匹配，X轴有效行程控制在200mm，Y轴有效行程150mm，Z轴有效行程180mm，两个回转轴的摆动范围覆盖-90°到+90°的俯仰角度，以及360°的连续回转，可满足最大尺寸100mm以内的复杂零件加工需求，行程范围刚好匹配目标加工零件的尺寸区间，不会出现行程冗余带来的结构体积浪费。导轨选型上，所有直线轴都采用方形滚珠直线导轨，相比圆形导轨拥有更高的负载能力与运动精度，滑块采用预紧安装，消除导轨配合间隙，保证运动过程中的平稳性，即使在小进给量的精加工场景下，也不会出现爬行现象。主轴的安装座采用一体加工结构，直接与Z轴滑台连接，减少连接环节带来的装配误差，主轴的跳动精度控制在微米级，

　　可满足精密铣削、钻孔的加工要求。传动部分的伺服电机均采用法兰直连的安装方式，省去同步带传动的环节，减少传动误差，同时降低后期维护的工作量，不需要定期调整皮带张紧度。工作台面采用T型槽结构，方便通用夹具的安装固定，可适配平口钳、专用分度夹具、小型卡盘等不同的装夹工具，满足不同形状零件的装夹需求。防护设计上，运动部件的导轨、丝杠都配备了可伸缩的防护罩，避免加工过程中产生的切屑、切削液进入传动部件，造成导轨磨损、丝杠卡滞的问题，延长设备的使用寿命。整体结构的配重设计上，Z轴方向配备了配重块结构，平衡主轴滑台的重量，减小Z轴伺服电机的负载，保证垂直方向进给的平稳性，避免断电时Z轴滑台下坠造成的刀具、工件损坏。从加工适配性来看，这套结构可兼容常规的CAM编程后处理，和工业级五轴设备的编程逻辑一致，可用于五轴加工编程的教学实训，让操作人员在小型设备上熟悉五轴加工的对刀、编程、加工流程，降低大型设备的实训成本与操作风险。
