立式高速数控加工中心整机结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:337893
  • 立式高速数控加工中心整机结构设计
  • 立式高速数控加工中心整机结构设计
  • 立式高速数控加工中心整机结构设计
  • 立式高速数控加工中心整机结构设计

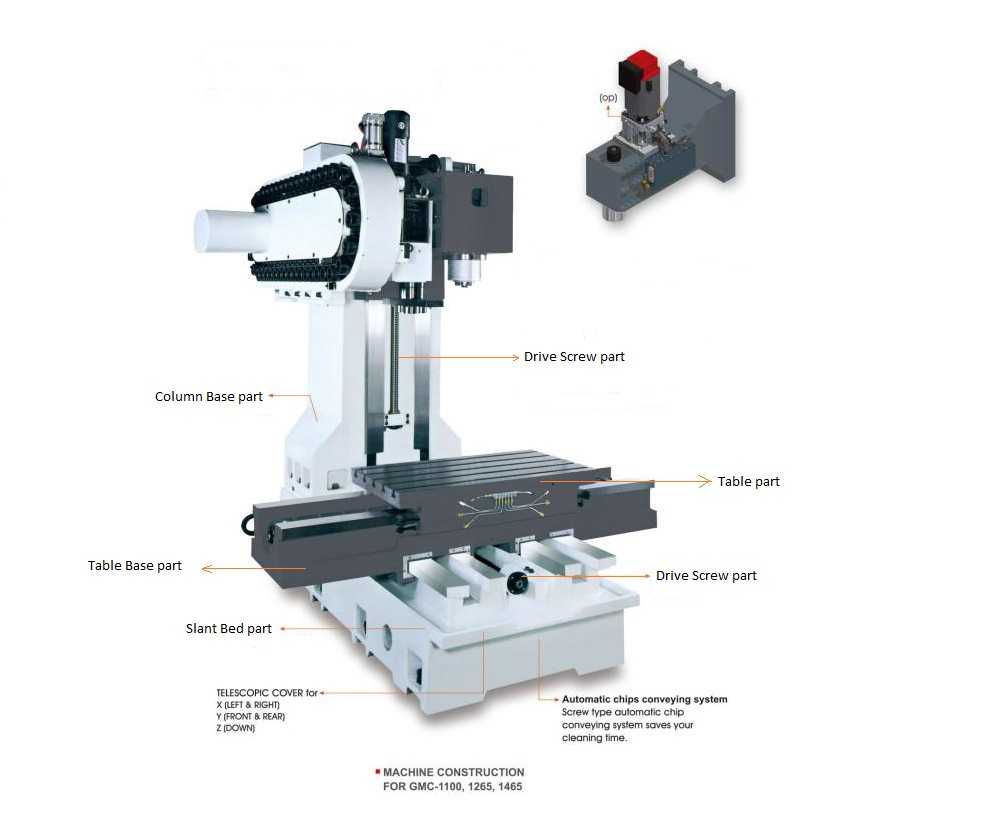

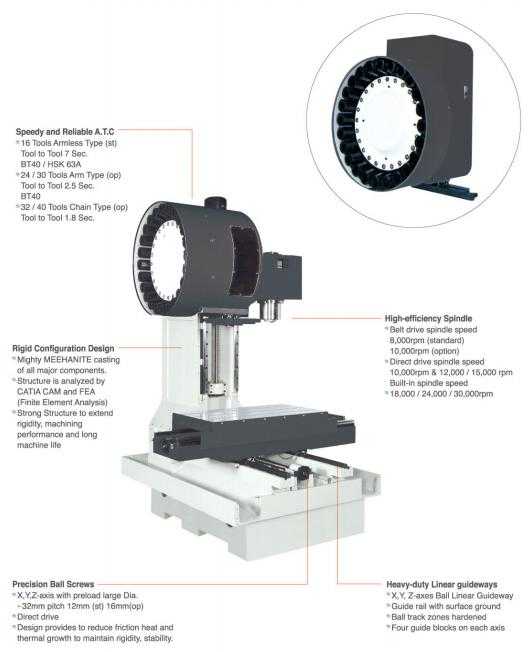

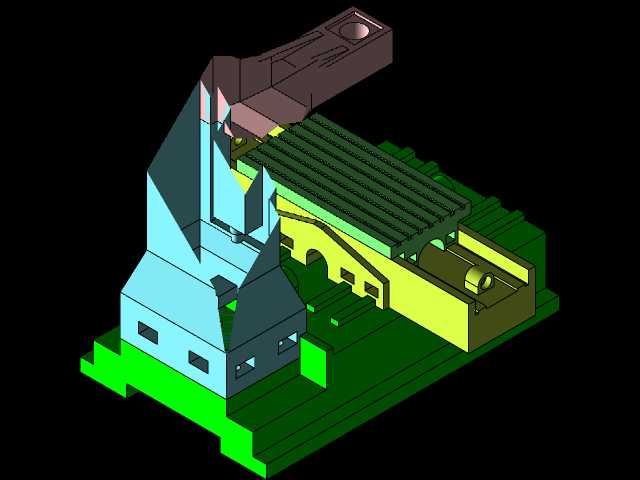

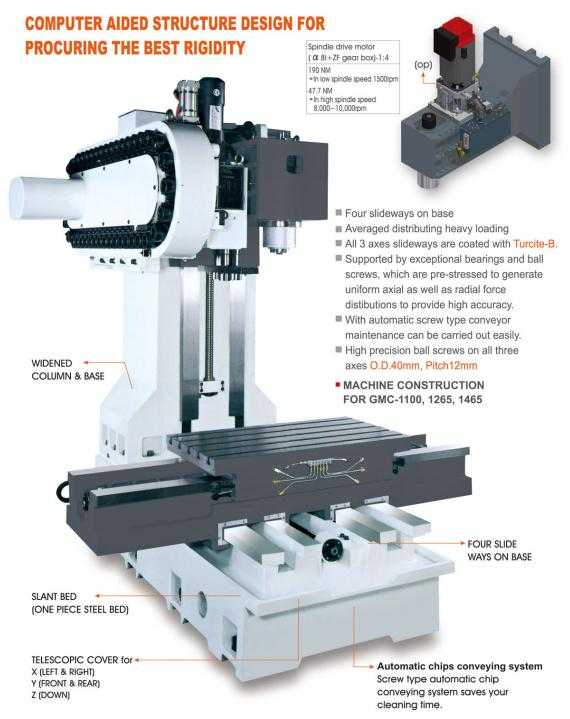

这款立式高速数控加工中心的结构设计,核心围绕高转速工况下的刚性保持与运动精度稳定性展开,主轴最高运行转速可达24000rpm,适配精密模具、小型精密五金零件、3C产品结构件的高速铣削加工场景,在消费电子零部件加工、小型精密模具型腔精加工、医疗器械金属零件加工领域都有广泛的应用空间。从整机结构拆分来看,设备采用经典的定柱式立式布局,斜床身底座作为整机的承载基础,采用大倾角筋格布局设计,内部筋板按照受力传导路径排布,能够有效吸收主轴高速运转、三轴快速移动时产生的振动,避免切削振动传递到工件装夹区域影响加工表面质量。工作台部分采用高刚性矩形导轨副搭配预压滚珠丝杠,X/Y/Z三轴的行程边界经过反复校核,既保证了常规小型零件的加工覆盖范围,也控制了整机的占地面积,适配中小型机加工车间的设备排布需求,工作台的T型槽布局按照通用工装装夹标准设计,可直接适配通用平口钳、组合夹具、专用工装的安装,无需额外改装转接板。立柱部分采用箱型对称结构,主轴箱通过导轨副安装在立柱正面,刀库采用后置式圆盘刀臂结构,安装在立柱侧方位置,换刀动作路径经过优化,换刀过程中不会与工作台、工装夹具产生运动干涉,刀库的安装支架与立柱本体采用刚性连接,避免高速换刀时的振动影响刀位定位精度。主轴单元采用高速电主轴结构,搭配对应的冷却与密封结构,能够在24000rpm转速下长时间稳定运行,主轴端面的安装接口适配标准高速刀柄,可装夹铣刀、钻头、镗刀等多种切削刀具,满足钻、铣、镗、攻丝等多工序复合加工需求。Z轴驱动丝杠采用中心对称布置,驱动位置与主轴切削受力点尽可能重合,减少高速进给时的俯仰力矩,保证Z轴上下运动的直线度,X/Y轴的丝杠两端采用固定支撑结构,预拉伸量按照高速进给的温升特性设置,抵消长时间运行产生的热伸长量,保证定位精度稳定。设备的自动排屑结构布置在工作台两侧的斜床身位置,切削产生的金属切屑可顺着斜面滑落至排屑通道,配合对应的排屑机构可自动将切屑排出设备外部,减少人工清理的工作量,也避免切屑堆积在工作台周边影响运动部件的运行。导轨副全部采用集中润滑设计,润滑点按照运动副的负载情况分配供油量,保证高速运动时导轨面始终有均匀的油膜覆盖,减少磨损量,延长设备的精度保持周期。整机的防护结构按照高速加工的安全要求设计,全封闭的防护外壳能够阻挡高速飞出的切屑与切削液,操作门的位置设置在设备正面,方便操作人员上下工件、对刀操作,观察窗采用高强度透明材料,可在加工过程中清晰观察内部切削状态,同时具备足够的抗冲击能力。从安装边界来看,整机的底座安装孔位按照水平调整要求布置,安装时不需要特殊的地基处理,普通的硬化车间地面配合减震垫铁即可调平安装,外接的气源、电源、切削液管路接口全部集中布置在设备后侧,方便车间管线排布,减少安装时的管线施工工作量。在实际加工场景中,这款设备可完成小型铝合金零件的高速铣削,相比普通转速的加工中心,单位时间的材料去除率更高,加工表面质量更好,可减少后续抛光、打磨的工序时长,在精密模具加工中,可完成模具型腔的半精加工与精加工工序,高转速下小进给的切削方式能够获得更低的表面粗糙度,减少钳工修模的工作量。设备的三轴运动参数经过匹配优化,快速移动速度与进给速度适配高速加工的工艺要求,不会出现进给跟不上主轴转速导致的闷刀、烧刀问题,各轴的限位开关与硬限位结构双重保护,避免操作失误导致的运动超程碰撞,主轴的拉刀机构采用气压或液压驱动,拉刀力稳定,能够保证高速旋转时刀柄的夹持可靠性,避免掉刀风险。
