多规格六角头螺栓与配套螺母组合

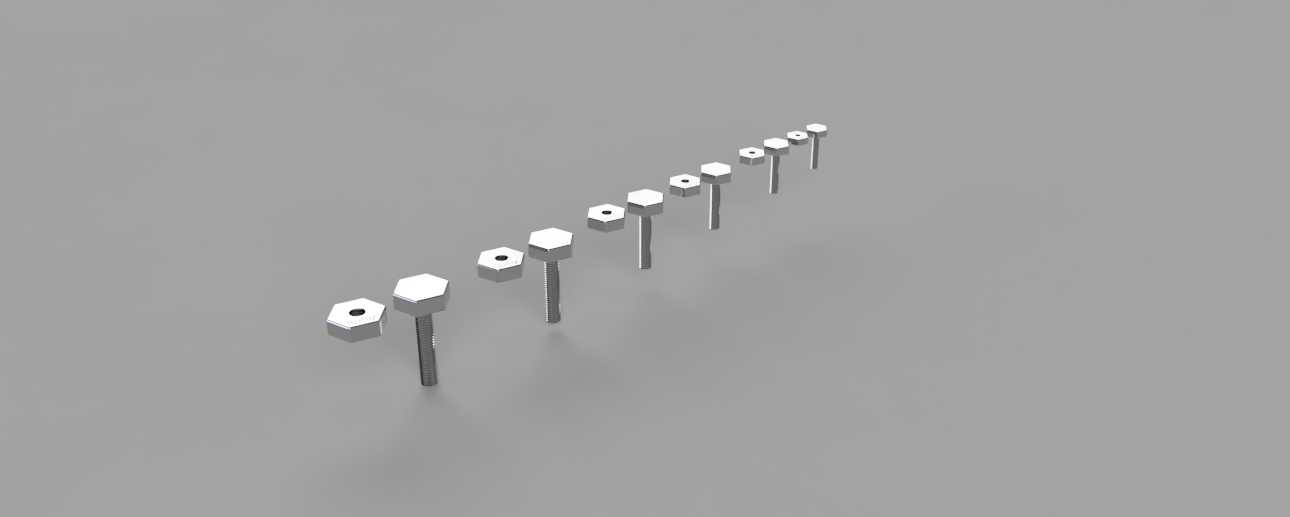

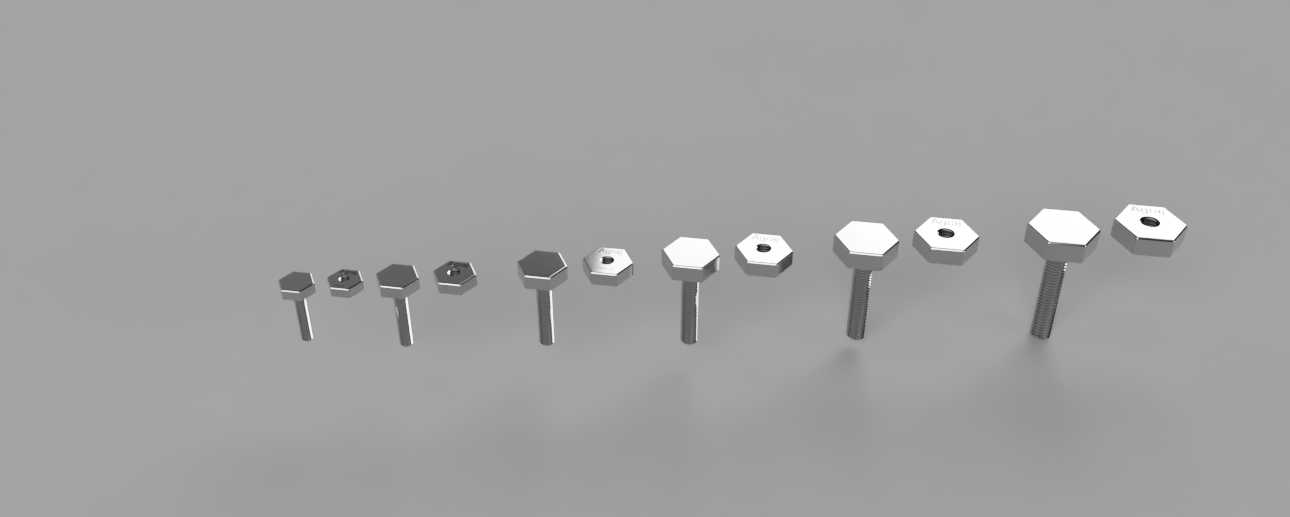

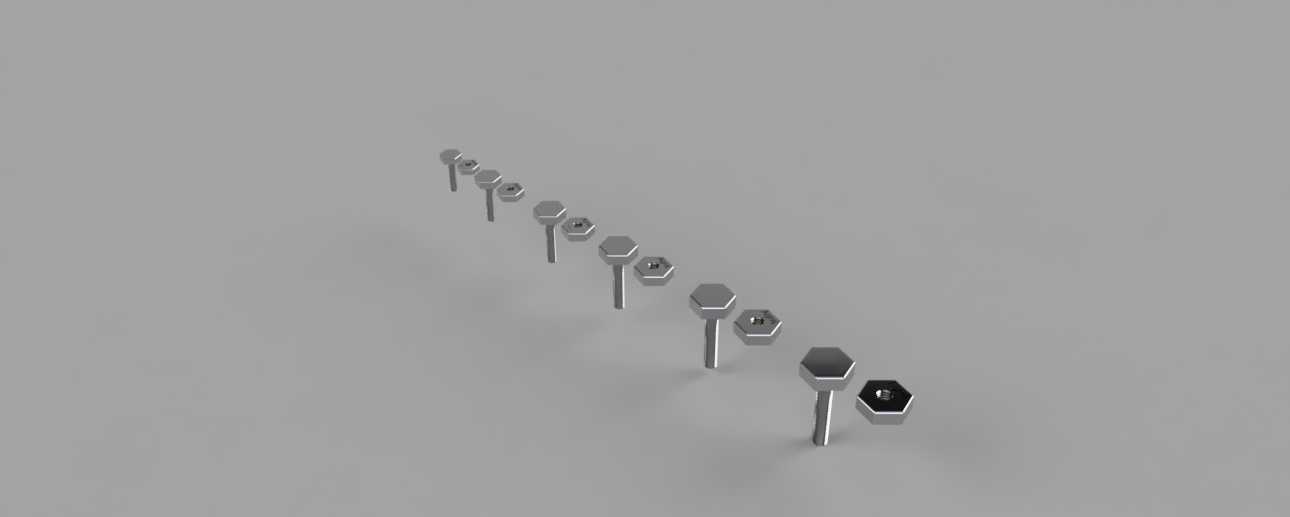

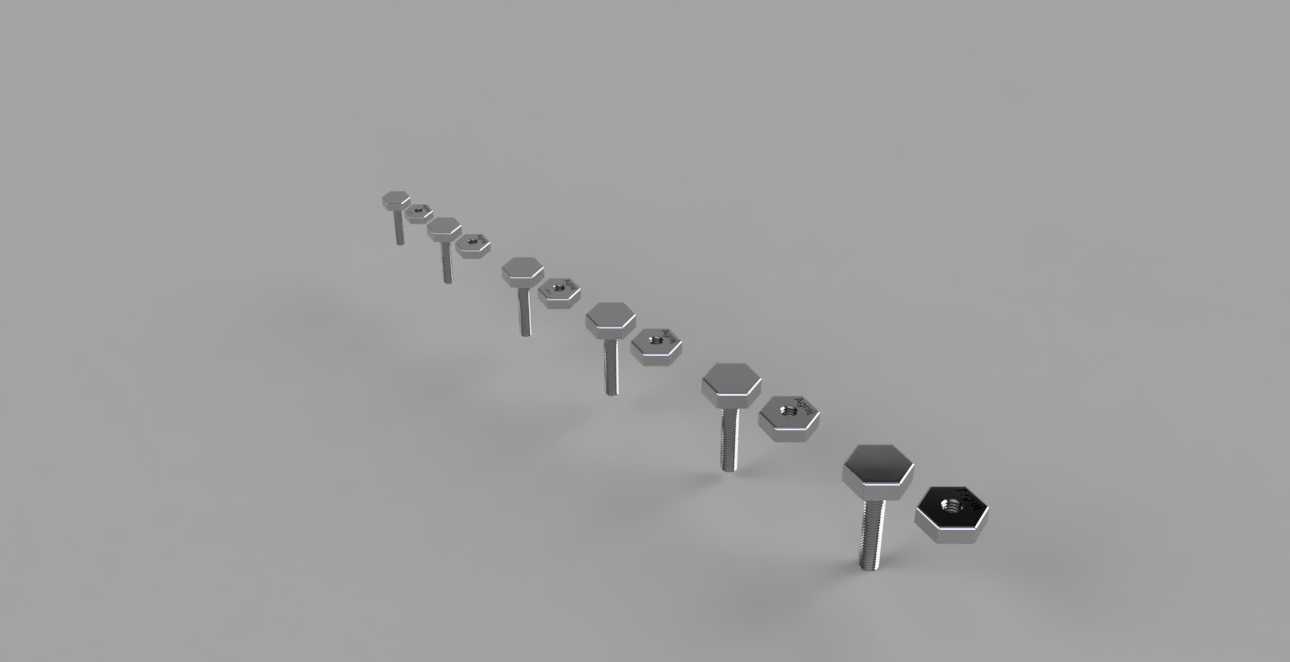

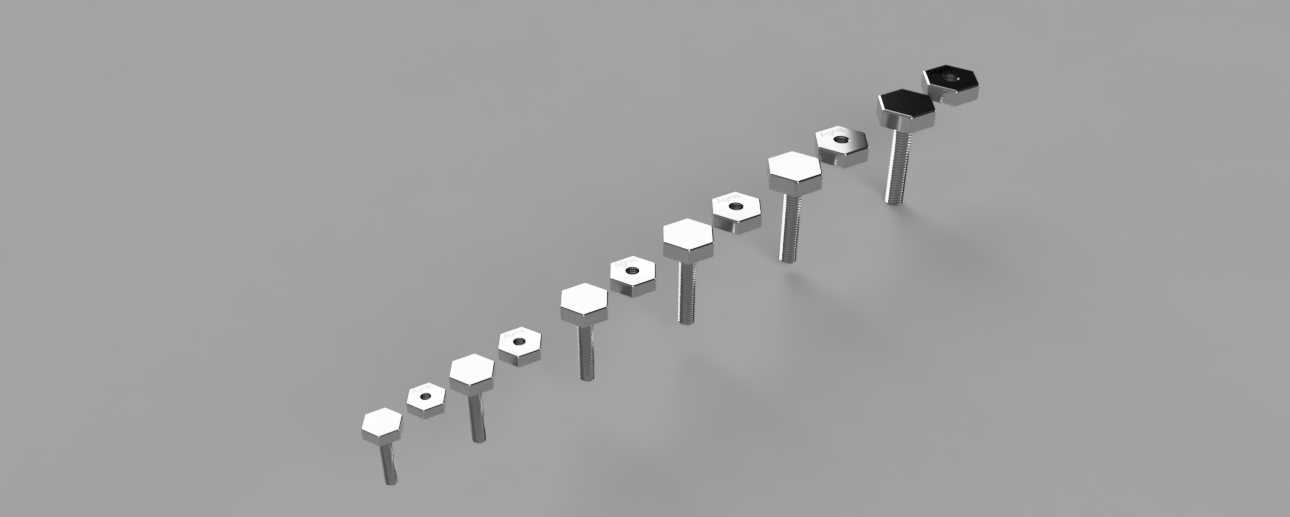

这套组合覆盖5毫米到10毫米的常用公称直径区间，是机械装配、工装搭建、设备维保场景里最常被用到的基础紧固元件，做结构设计的时候，这类标准件的选型直接决定了连接节点的可靠性，很多刚入行的工程师容易忽略不同规格紧固件的适配边界，要么选大了造成安装空间浪费，要么选小了达不到预紧力要求，这套成系列的模型刚好能覆盖常规轻载到中载连接的选型需求。从实际应用场景来看，小到电子设备外壳的装配、小型工装夹具的拼接，大到自动化设备机架的节点固定、输送线护板的安装，只要是需要可拆卸连接的部位，都能找到对应规格的螺栓螺母组合。比如做小型桌面自动化设备的框架搭建时，5毫米和6毫米规格的螺栓螺母刚好适配常用的2020、3030铝型材安装槽，不需要额外扩孔或者改制，直接穿装就能完成连接；而8毫米、10毫米的规格，更多用在需要承受一定剪切力或者拉应力的部位，比如设备支脚和机架的连接、重载工装的定位块固定，这类部位对紧固件的预紧力要求更高，大规格的螺纹副能提供足够的锁紧力矩，避免设备运行过程中因为振动出现松脱。从设计思路上看，这套模型完全遵循外六角紧固件的通用设计规范，螺栓头部的六角尺寸、螺母的对边宽度都符合常规紧固件的公差要求，建模的时候特意还原了螺纹段的有效长度区间，不同直径的螺栓，螺杆光杆段和螺纹段的比例都和实际量产的标准件一致，不会出现建模时螺纹通长、光杆段缺失这类不符合实际加工情况的问题。做三维装配的时候，很多人容易犯的错误是直接调用简化的螺栓模型，忽略头部的沉头空间或者螺母的扳手操作空间，这套模型把六角头的实际外形尺寸做了精准还原，装配时可以直接用来做干涉检查，比如设计安装板的时候，能提前核对螺栓头突出安装面的高度，避免后续装配时和周边的管线、运动部件发生碰撞；螺母的厚度也按照标准规格做了还原，计算螺纹啮合长度的时候，可以直接参考模型的尺寸，确保螺纹旋合圈数满足受力要求，不会出现啮合长度不足导致的螺纹滑牙问题。从安装边界来看，不同规格的螺栓螺母对应的安装开孔尺寸、扳手操作空间都有明确的对应关系，比如5毫米规格的螺栓，配套的安装过孔直径通常留5.2到5.5毫米，外六角头部的对边宽度是8毫米，设计扳手空间的时候，至少要预留12毫米的操作半径，才能保证普通开口扳手或者套筒能顺利完成锁紧；10毫米规格的螺栓，过孔直径需要留10.5到11毫米，六角对边宽度是16毫米，对应的扳手操作半径要预留22毫米以上，不然现场装配的时候会出现扳手卡滞、无法施加足够锁紧力矩的问题。这套成系列的模型把不同规格的外形尺寸做了统一规范，选型的时候不需要反复查标准核对尺寸，直接调用对应规格的模型就能完成布局，能大幅减少结构设计阶段的重复建模工作量。另外，这套模型的螺栓头部和螺母都做了端面倒角处理，和实际量产的紧固件工艺一致，装配导向性更好，不会出现因为端面直角卡滞导致的安装对位困难，螺纹段的起始端也做了导入锥，实际装配时更容易对准螺母的螺纹孔，减少跨孔安装时的对位难度。在做设备的三维布线或者外围护板设计时，这类标准件的突出高度是很容易被忽略的细节，很多设计图里看着安装空间足够，实际装配时螺栓头突出的部分刚好顶住线缆或者护板，导致后期需要现场改制，用这套精准还原外形的模型做装配检查，就能提前规避这类问题。还有在做维修性设计的时候，不同规格紧固件的分布要考虑拆装的便利性，比如需要经常拆卸的检修口部位，尽量统一选用同一种规格的螺栓，减少现场维修时需要携带的扳手种类，这套成系列的模型可以直接用来做紧固件规格的统一规划，在设计阶段就把同区域的紧固件规格做整合，提升后续设备的维保效率。对于做教学演示或者装配动画的场景，这套模型的螺纹配合关系也做了准确还原，可以直接用来演示螺纹旋合的过程，展示预紧时螺栓螺母的相对运动，不需要额外调整配合关系。
