间歇传动用六槽日内瓦轮机构

　　在自动化生产线的转位输送、多工位加工台的工位切换、电影放映机的胶片走片机构、包装设备的定距送料这类需要周期性间歇动作的场景里，日内瓦轮也就是常说的槽轮机构，是应用极广的间歇传动部件，相比棘轮机构传动更平稳，相比凸轮间歇机构结构更简单、加工维护成本更低，适合中低速、定转角的间歇传动工况。这套六槽日内瓦轮的设计，首先是从实际传动需求出发确定槽数：六槽结构对应主动拨盘每转一周，从动槽轮完成60度的转角输出，刚好适配六工位的转盘类设备，比如常见的六工位螺丝组装机、胶囊填充机的转台驱动，工位切换的转角精度靠槽轮与拨销的配合间隙控制，设计时将拨销进入和退出槽口的轨迹做了圆弧过渡处理，避免刚性冲击，降低传动过程中的噪音和磨损。从结构组成来看，

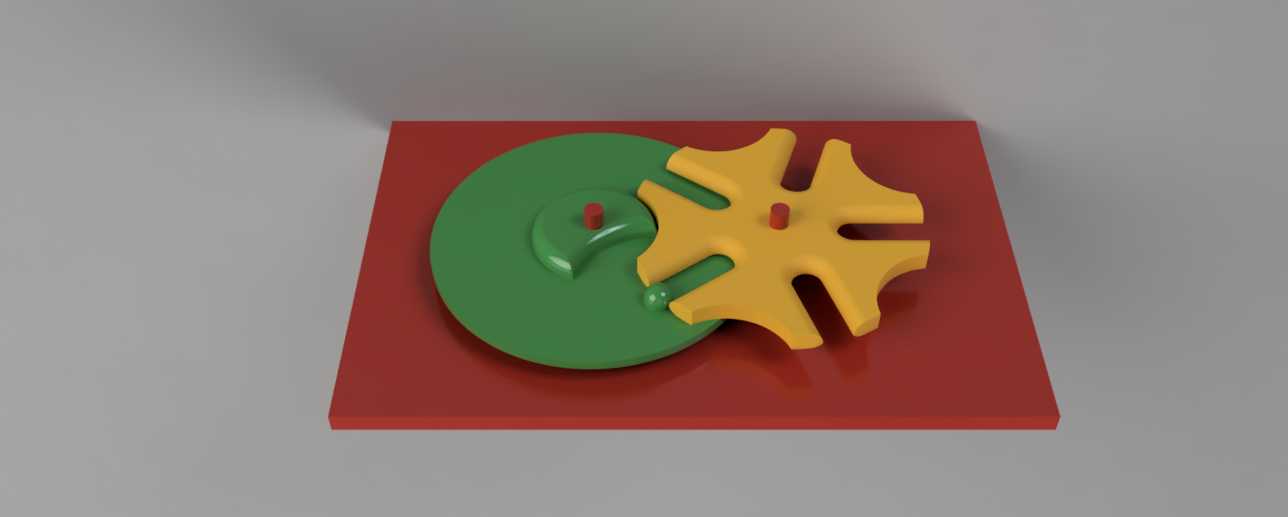

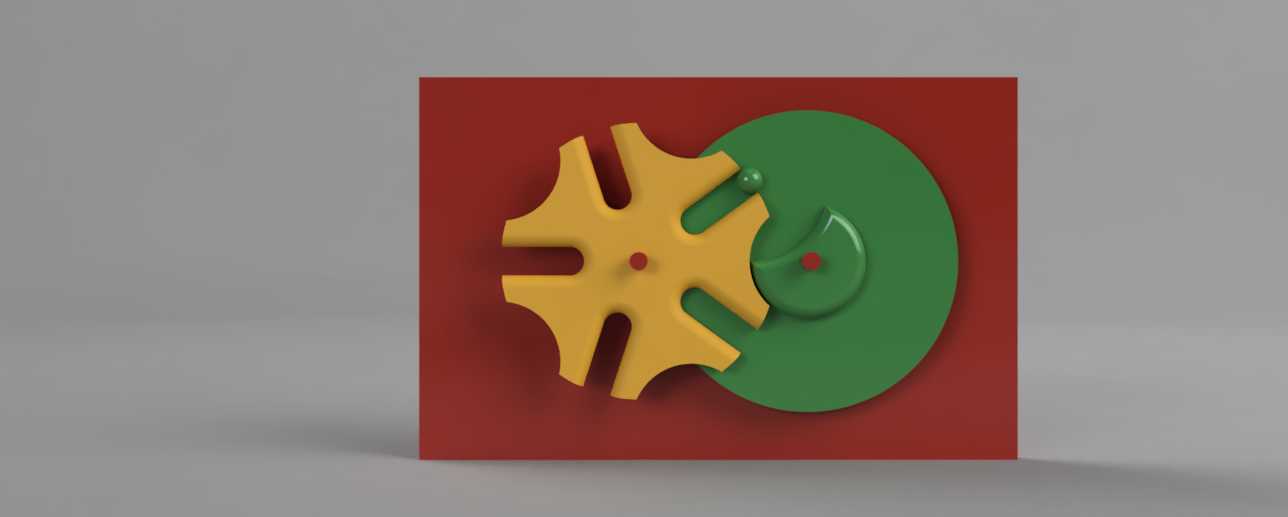

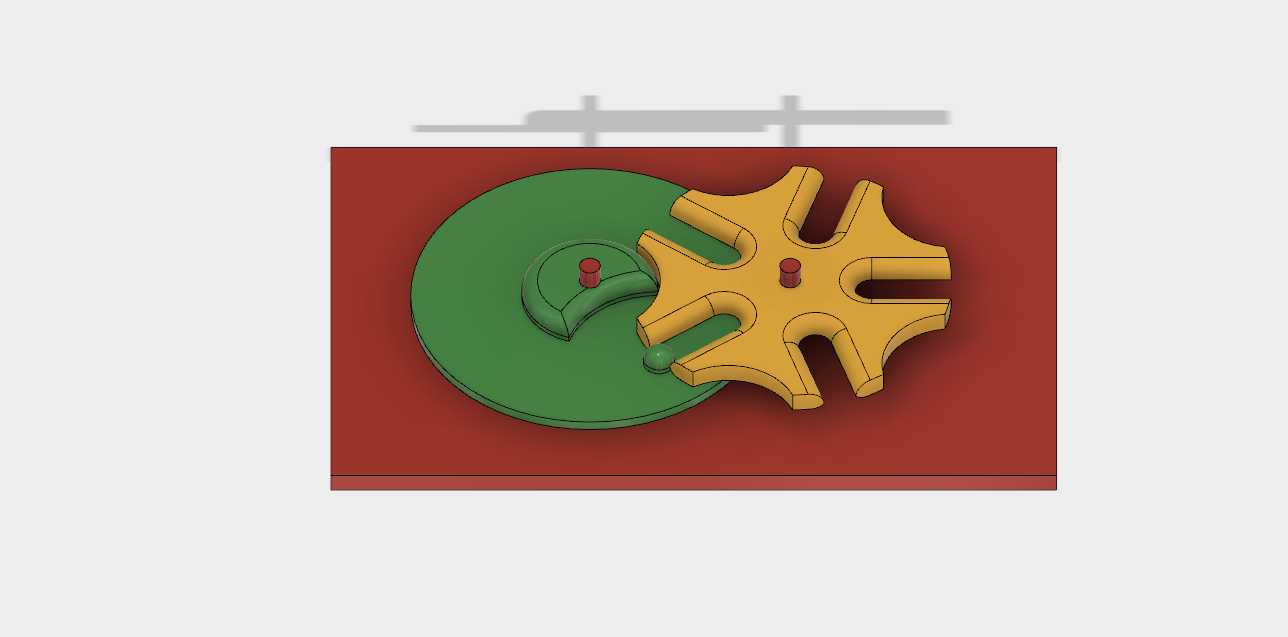

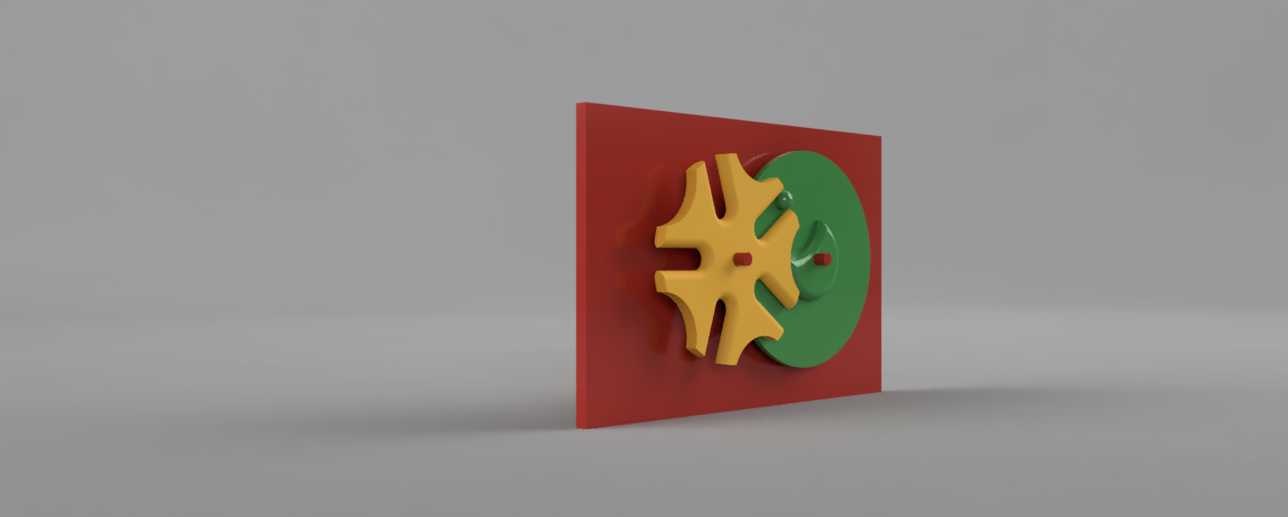

　　整套机构分为主动拨盘和从动槽轮两个核心部分，主动拨盘上的圆柱拨销是动力输入的核心接触件，拨盘上带的锁止弧在拨销脱离槽口的阶段，会和槽轮外缘的凹弧完全贴合，锁止从动槽轮的位置，避免工位出现偏移，这部分的配合间隙在建模时控制在0.02-0.05mm，既保证锁止时不会出现卡滞，也不会因为间隙过大导致工位定位偏差。设计思路上没有采用复杂的附加定位结构，完全靠槽轮和拨盘本身的型面配合实现间歇传动和定位，整体结构非常紧凑，没有多余的冗余部件，适合安装在设备内部空间有限的位置。外形尺寸方面，从动槽轮的节圆直径根据常用的工位转台负载做了适配，槽口的深度刚好满足拨销完全进入后带动槽轮转位的行程需求，不会出现拨销脱出或者行程不足的问题；

　　主动拨盘的安装轴孔和从动槽轮的安装轴孔中心距是固定值，安装时只要保证两个轴的平行度在0.01mm以内，就能保证传动过程中拨销顺利进出槽口，不会出现卡销、打齿的问题。安装边界上，两个轴的轴向定位需要靠轴肩或者卡簧固定，保证拨盘和槽轮的端面处于同一平面，避免拨销和槽口出现轴向错位导致的传动卡滞；槽轮的每个槽口两侧都做了微小的倒角，一方面是去除加工毛刺，另一方面是给拨销进入槽口时提供微小的导向余量，降低装配时的对中难度。实际使用中，这类日内瓦轮机构的传动效率比棘轮机构高30%左右，因为没有棘轮传动的棘爪滑移动作，传动过程中的冲击更小，适合每分钟10-30次的间歇转位工况，如果转速过高会导致拨销进出槽口时的冲击变大，加剧部件磨损，

　　所以设计时也将拨销的材质适配考虑在内，建模时预留了拨销的过盈安装孔，实际装配时可以采用硬质合金或者轴承钢材质的拨销，提升接触部位的耐磨性能。很多入门的结构设计人员在做这类槽轮机构时，容易忽略锁止弧的起始和终止位置，导致拨销进入槽口时锁止弧还没完全脱开，出现机构卡死的问题，这套模型在建模时严格按照 Geneva 机构的运动学方程做了型面约束，锁止弧的端点刚好和拨销进入槽口的轨迹点重合，完全避免了运动干涉的问题。另外槽轮的六个槽口采用均匀分布设计，分度精度靠加工时的分度头保证，建模时的角度公差控制在0.01度以内，完全满足多工位设备的定位精度要求，不需要额外加装定位销或者刹车机构就能实现工位的准确定位，大幅简化了设备的整体传动结构。
