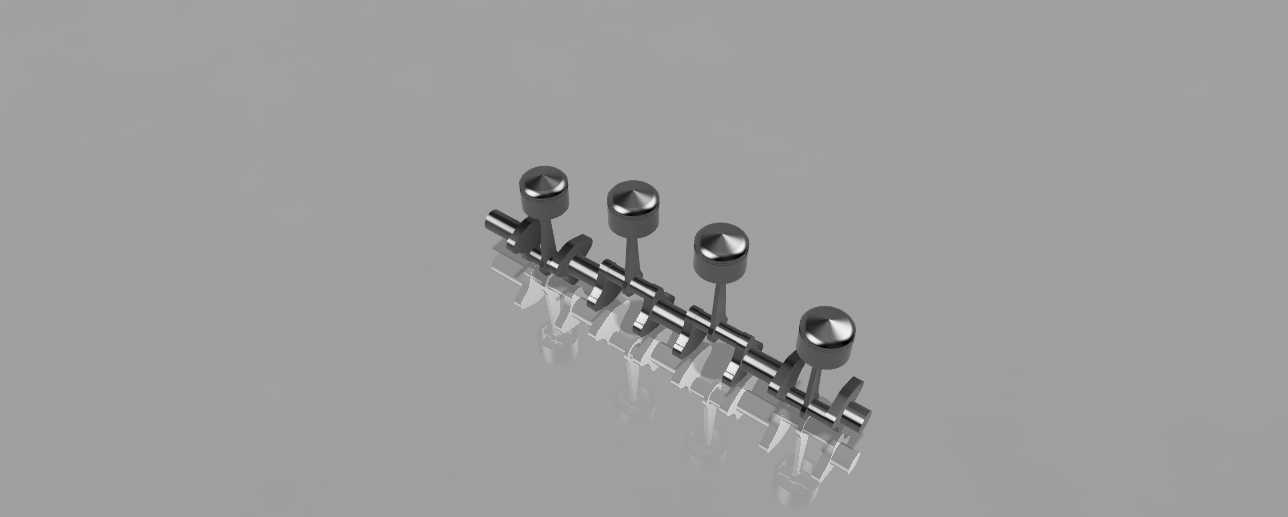

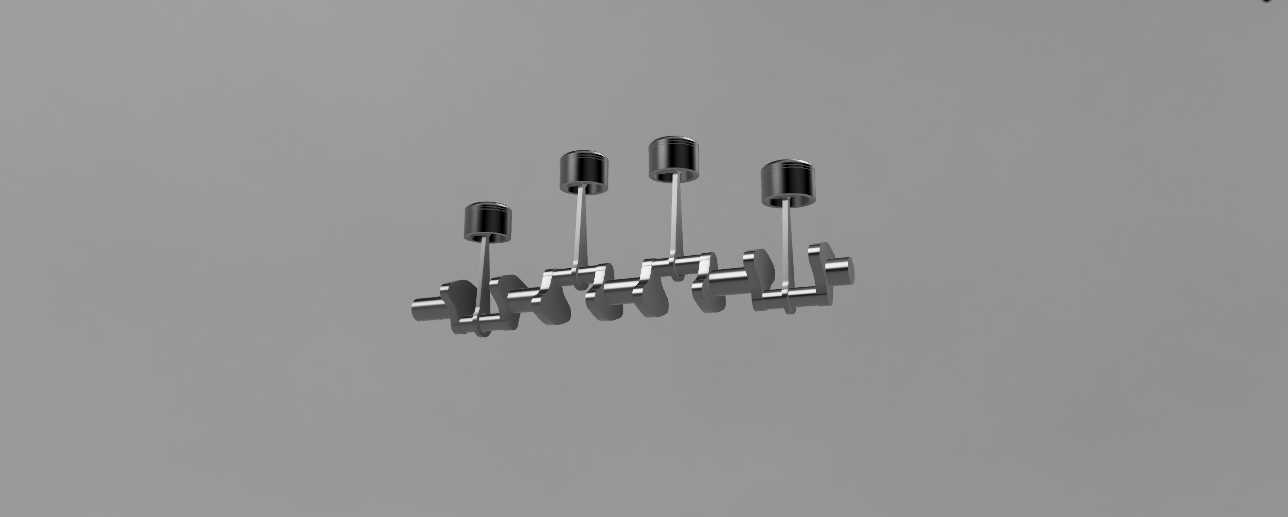

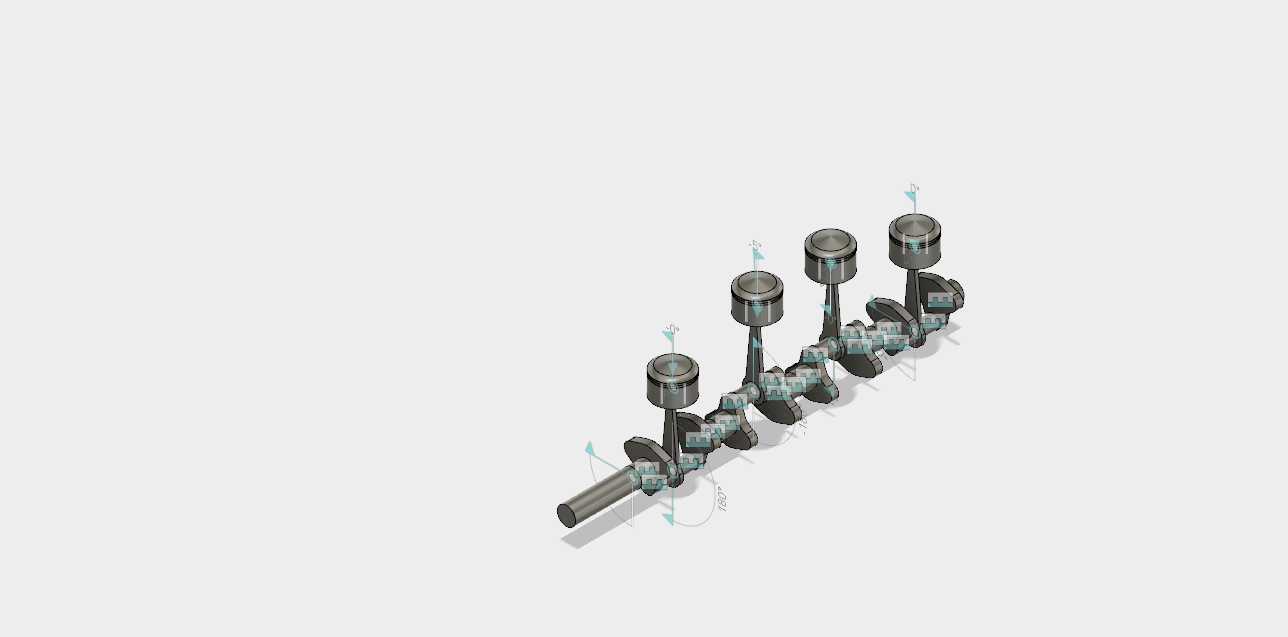

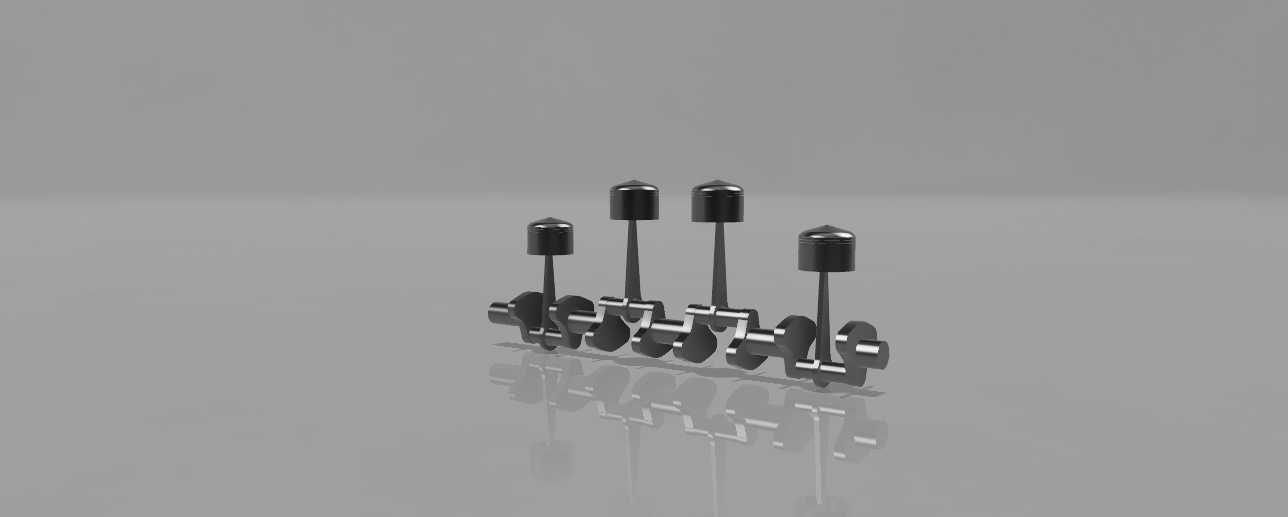

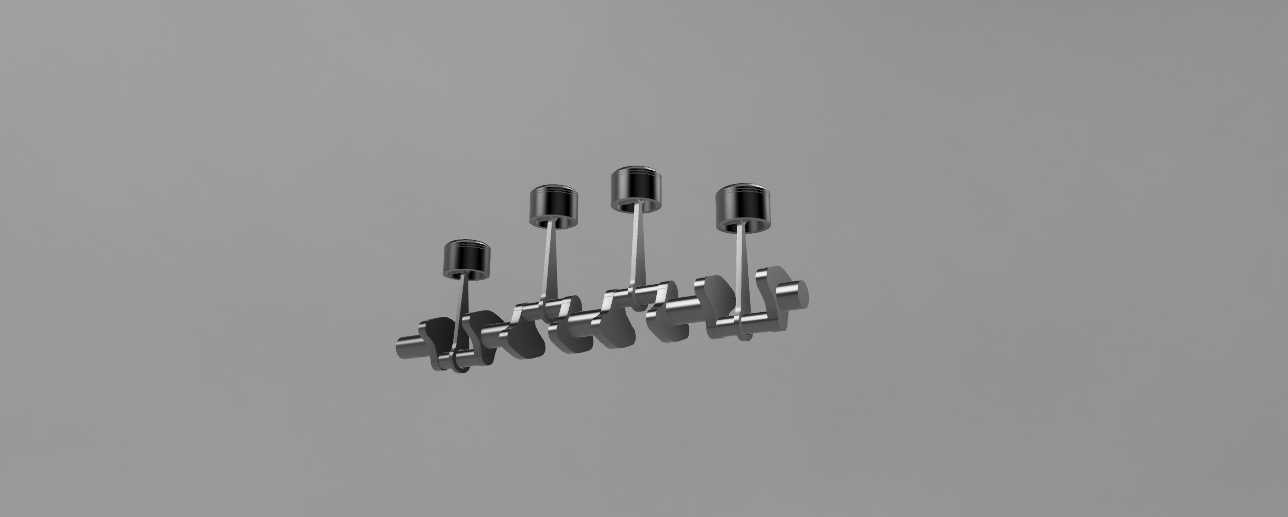

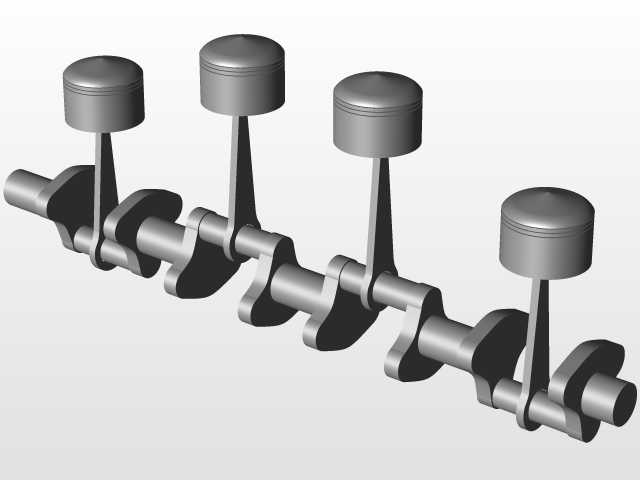

直列四缸发动机曲柄连杆机构装配结构

　　这套直列四缸动力核心的装配结构，是乘用车内燃机里应用最广的构型之一，日常做动力总成匹配、教学演示或者逆向结构参考时，这类完整的曲柄连杆装配体能帮从业者省掉大量核对运动干涉的时间。先从实际装车场景说，这套结构对应的是1.3L-2.0L排量区间的民用乘用车动力单元，不管是入门级家用轿车还是普通城市SUV，多数前置前驱车型的动力舱布局，都是围绕直列四缸的纵向安装边界做适配的，相比V型构型它的横向占用空间更小，进排气管路布置更规整，后期维护时拆换点火线圈、机油滤芯等易损件的操作空间更充足。

　　从功能特性上看，这套结构完整还原了做功循环里的动力传递路径：四个活塞沿气缸中心线做往复直线运动，通过各自对应的连杆把燃气爆发的推力传递给曲轴，把直线运动转化为曲轴的旋转扭矩输出，整套机构的运动节拍严格遵循1-3-4-2的点火顺序，相邻做功气缸的曲轴曲拐夹角保持180度，能保证每一圈曲轴转动都有一个气缸处于做功行程，输出扭矩的波动比三缸机型小很多，不需要额外加平衡轴就能把怠速振动控制在民用车型可接受的范围内。做结构设计的时候，活塞销的偏置量是很容易被忽略的细节，这套结构里活塞销座孔相对活塞中心线向主承压侧偏移了1-2mm，能缓解活塞在上止点换向时对气缸壁的敲击，降低冷启动工况的敲缸噪声；连杆大头采用的是斜切口剖分设计，相比平切口结构，连杆大头的横向尺寸更小，能在气缸直径有限的前提下，保证曲轴连杆轴颈有足够的直径来承受冲击载荷，剖分面的锯齿定位结构也能避免大扭矩工况下连杆盖出现错位。

　　安装边界方面，这套直列四缸结构的曲轴轴向定位点设置在第三道主轴承位置，能平衡曲轴受热膨胀时向两端的伸长量，避免热态下曲轴出现轴向窜动影响离合器或者变速器的输入轴啮合；四个活塞的环槽配置为两道气环加一道组合油环，第一道气环采用桶面设计，能在高速往复运动时形成更好的润滑油膜，降低活塞环与气缸壁的摩擦阻力，油环的回油孔直接连通活塞内腔，能把气缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室造成烧机油问题。日常做教学演示的时候，这套装配体可以直接用来展示四冲程发动机的工作过程，转动曲轴就能直观看到四个活塞的运动相位差，比平面原理图更容易让新人理解配气相位、点火顺序和动力输出的对应关系；做动力总成改装匹配时，也可以参考这套结构的外部安装点位置，核对发动机机脚、变速器连接壳体的适配尺寸，不用反复拆解原厂动力单元测量数据。另外在结构强度校核层面，这套结构的曲轴采用全支承设计，每两个相邻曲拐之间都设置有主轴承支承，相比非全支承曲轴，整体抗弯刚度更高，能承受高转速工况下的交变载荷，不容易出现曲轴弯曲疲劳失效，连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低了往复运动质量，能减少高转速下的惯性力载荷，降低曲轴主轴承的负荷。
