8mm规格螺杆配套挤压筒体结构设计

　　在桌面级挤出成型、小型物料输送以及特种作业机器人的执行端设计中，小直径螺杆与配套筒体的组合是决定物料输送稳定性、挤出压力均匀性的核心部件，这套8mm规格的螺杆挤压筒组件，正是针对小流量、高精度输送场景开发的配套结构。从实际应用场景来看，这类小直径螺杆筒体组合常被用在桌面级FDM 3D打印机的挤出端改造、小型实验室挤出制样设备、颗粒物料定量输送装置，甚至是小型挖掘作业机器人的物料推送机构上，相比大直径螺杆组件，它的输送脉动更小，控量精度更高，适合对出料量波动敏感的作业工况。

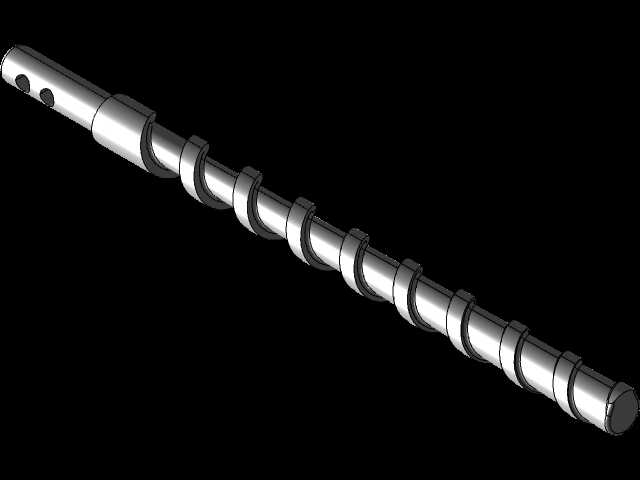

　　从功能特性上看，螺杆与筒体的配合间隙直接决定了输送效率与物料回流率，这套结构在设计时将螺杆外径与筒体内壁的单边间隙控制在0.05-0.08mm区间，既保证螺杆转动时不会与筒壁发生剐蹭卡滞，又能最大限度减少物料在压力段的反向回流，保证前端出料的压力稳定。螺杆的螺距采用等距变深设计，进料段螺槽深度更大，能够容纳更多松散态物料，随着物料向出料端推进，螺槽深度逐渐收窄，对物料形成持续的压缩作用，既可以排出物料间隙裹挟的气体，也能逐步建立起挤出所需的工作压力，避免出料端出现断料、气泡夹杂的问题。筒体的进料口位置做了扩口倒角处理，与上方料斗的出料端对接时不会出现卡料死角，物料依靠自重就能顺利落入螺杆进料段的螺槽内，不需要额外设置强制喂料结构，简化了整套输送机构的组成。

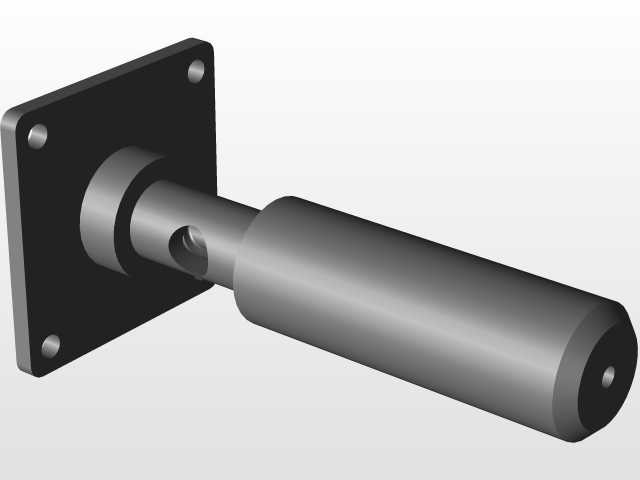

　　设计思路上，这套结构优先考虑了加工工艺性与装配便利性，筒体采用直通式内孔设计，不需要加工复杂的异形内腔，常规的深孔钻加珩磨工艺就能达到要求的内孔粗糙度与尺寸精度，加工成本更低，也便于后期磨损后的更换维护。螺杆的螺旋升角设置为17.8度，这个角度是针对颗粒状塑料、粉状粘结物料以及松散沙土类介质的最优输送角度，既能保证足够的物料轴向推送力，又不会因为升角过大导致物料随螺杆同步空转，降低输送效率。螺杆两端的轴颈做了同轴度公差约束，与筒体两端的支撑轴承配合时，能保证螺杆转动时的径向跳动量控制在0.02mm以内，避免长期运转后出现螺杆偏磨、间隙不均的问题。筒体的外壁做了平面安装位，预留了标准的螺丝安装孔位，可以直接固定在设备的安装基板上，不需要额外设计定制化的安装夹具，适配性更强。

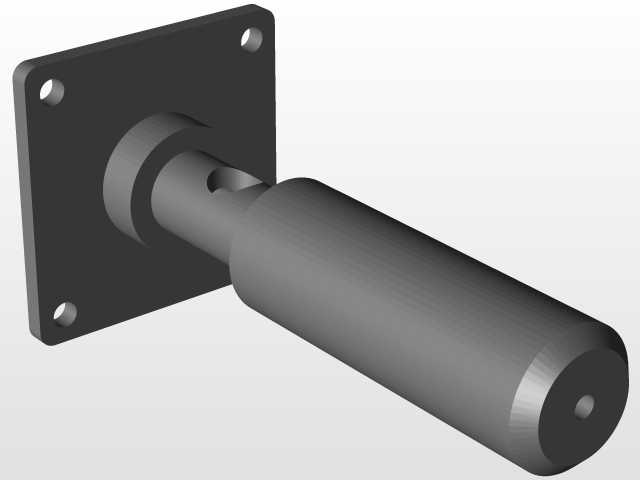

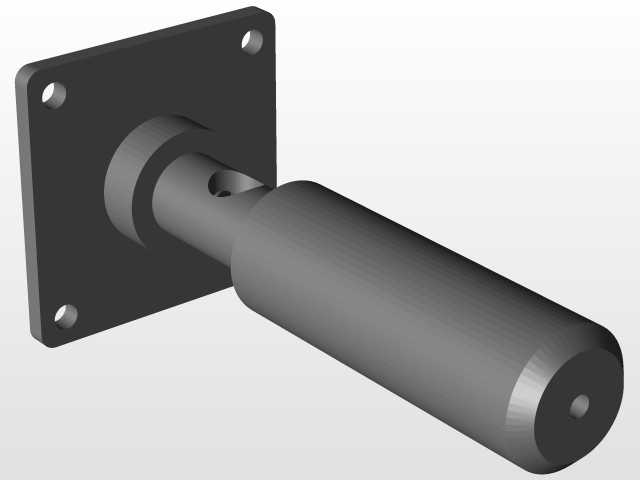

　　从外形尺寸与安装边界来看，整套组件的筒体外径设计为16mm，总长度根据螺杆的有效输送段长度匹配，进料端的接口尺寸适配常见的20mm直径料斗出料口，出料端的外螺纹为标准M10细牙螺纹，可以直接对接通用的挤出喷嘴或者物料输出接头，不需要额外加工转接头。螺杆的驱动端轴径为5mm，采用D型轴切面设计，与联轴器或者驱动齿轮连接时可以实现周向固定，不会出现传动打滑的问题。安装时需要注意，筒体的固定螺丝需要采用对角分步拧紧的方式，避免筒体安装时出现偏斜，导致螺杆转动卡滞；螺杆与驱动端连接时需要预留0.2-0.3mm的轴向窜动间隙，避免工作温度升高后螺杆热伸长顶到筒体端盖，造成运转阻力过大甚至部件卡死。在实际选型适配时，要根据输送物料的磨耗特性选择对应的表面处理方式，输送带磨蚀性的物料时，螺杆表面可以做氮化处理提升表面硬度，延长部件的使用寿命，输送粘性物料时可以对筒体内壁做抛光处理，减少物料粘附残留。
