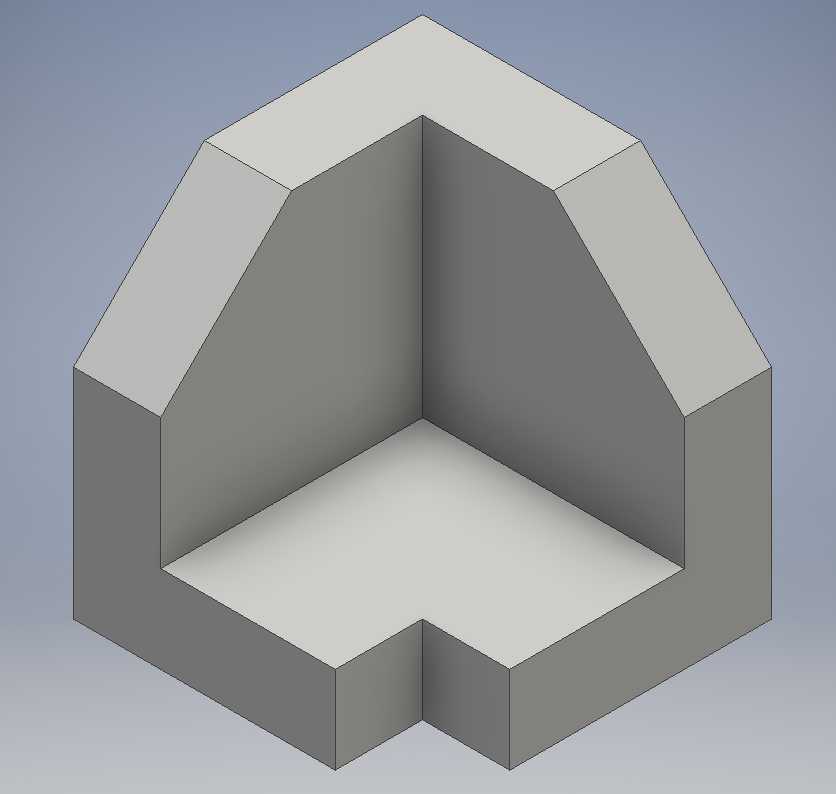

内凹五边形转角槽式结构件

该构件属于槽式转角类结构件，主要应用在设备框架转角衔接、物料导流转角承托、工装夹具定位基座等场景，在自动化生产线的转角工位、小型设备的边角防护结构、物料输送的转角导槽部位都能见到这类结构的实际应用，它可以同时承接两个垂直方向的构件衔接，避免直角转角处的应力集中问题，同时槽型的内凹结构可以对放置在内部的部件起到限位、承托的作用，不需要额外加装侧向挡块就能实现部件的位置约束。

从功能特性来看，这个构件采用等壁厚的实体结构设计，整体为转角90度的布局，外侧轮廓做了切角处理，将原本直角的外边缘改成斜切边，一方面可以减少构件整体的重量，降低材料消耗，另一方面可以避免外直角的锐边带来的安装磕碰风险，在设备装配过程中减少操作人员被锐边划伤的概率。内槽的转角处为直角过渡，和常规的直角槽结构一致，可以适配常规的方形、矩形部件的放置需求，底部的内凹缺口是定位结构，在安装的时候可以卡入对应基座的凸台位置，不需要额外做定位销孔就能实现快速对位，降低装配时的对位难度，提升装配效率。

设计思路上，这个构件优先考虑了结构的刚性与安装便利性的平衡，整体壁厚保持均匀，在注塑或者铣削加工的时候都能避免因为壁厚不均导致的变形问题，如果是采用塑料注塑成型，均匀的壁厚可以让熔体在型腔内的流动速度保持一致，减少缩痕、缺料等成型缺陷；如果是采用金属铣削加工，均匀的壁厚可以减少加工过程中的材料去除量，降低加工时长，同时避免薄壁部位在加工时出现振刀问题。外侧的斜切边角度经过优化，在保证外侧结构刚性的前提下，尽可能去除多余的材料，斜切边的角度设置为45度，和转角的90度布局形成对称结构，在两个垂直方向上的外形尺寸保持一致，安装的时候不需要区分方向，降低装配出错的概率。

外形尺寸与安装边界方面，该构件两个垂直方向的外延长度保持相等，整体的高度和单方向的外延长度比例约为1:1，槽体的内部深度约为整体高度的三分之二，既保证了足够的承托深度，避免放置在槽内的部件出现滑脱问题，又不会因为槽深过大导致整体结构高度过高，占用过多的安装空间。底部的定位缺口宽度约为整体边长的三分之一，深度较浅，仅起到定位作用，不会破坏构件底部的整体刚性，安装时底部可以完全贴合在安装基座的平面上，接触面积足够大，不需要额外加装支撑脚就能保持稳定。构件的所有棱边都做了微小的倒角处理，没有尖锐的毛边，不管是加工后还是装配过程中，都不会因为棱边过于锋利造成损伤，同时微小的倒角不会影响构件的配合精度，和相邻部件衔接的时候不会出现明显的缝隙。

在实际使用过程中，这个构件可以单独作为转角承托座使用，也可以多个拼接组成不同尺寸的框型槽结构，适配不同大小的部件承托需求，因为两个方向的结构完全对称，拼接的时候不需要额外调整角度，直接对齐端面就能完成拼接，适配性较强。槽体的内壁为平面结构，没有额外的凸起或者凹槽，放置部件的时候不会出现卡滞问题，清理的时候也比较方便，积攒在槽内的杂物可以直接从开口方向清扫出来，不需要复杂的清理工序。外侧的斜切面还可以作为安装标识面，在上面粘贴标识或者加工安装标记的时候，比垂直面更容易观察，操作人员在设备外侧就能清楚看到安装标记，提升安装调试的效率。
